2,4l Typ 1,Alu Case,CB Wedge Ports,FK89, 51.5 Jay Cee IDAs

[brezel53]

Hallo bugfans,

hier möchte ich euch mein Sauger Projekt vorstellen.
Daten (soweit ichs zusammenbringe, der long block steht schon ne Weile in der Ecke....)

-CB Alu Case (6 fach Passbuchsen, 9er deck) edit 6.12.2011: Rechnung gefunden 7er deck
-CB 86er Welle
-H-Pleuel, 5.6"
-Engle FK89
-AA Race Pistons
-51.5 Jay Cee IDAs, third progression hole

etc. pp (ich reiche es nach... )

Hab leider zu wenig Bilder bei der Montage gemacht....

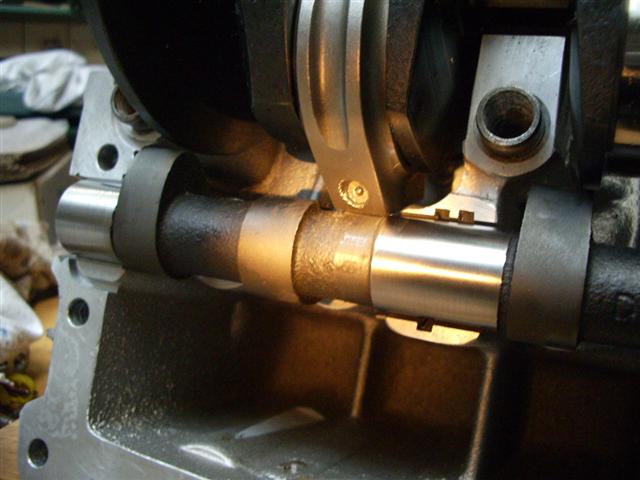

Freigang schaffen für die Pleuel zur Nocke:

IMGP2754 (Small).JPG (44.14 KiB) 10297 mal betrachtet

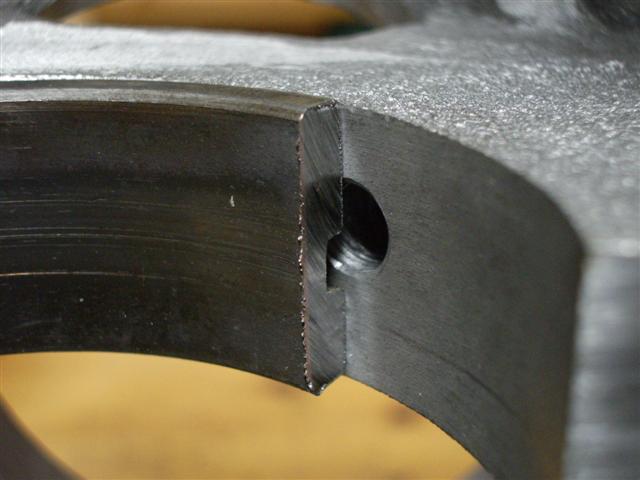

Lokalisieren:

IMGP2755 (Small).JPG (45.54 KiB) 10297 mal betrachtet

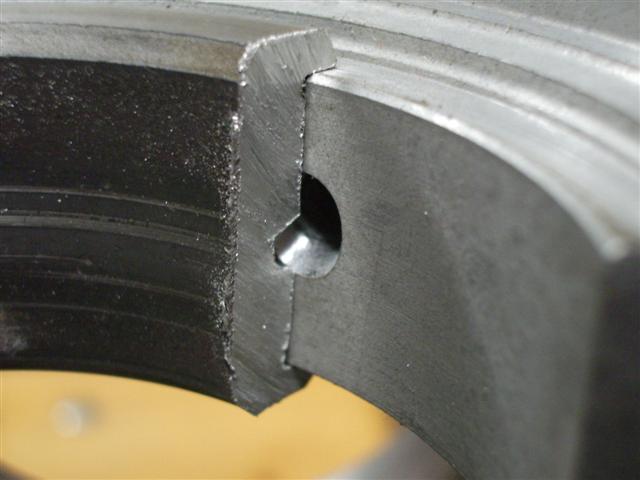

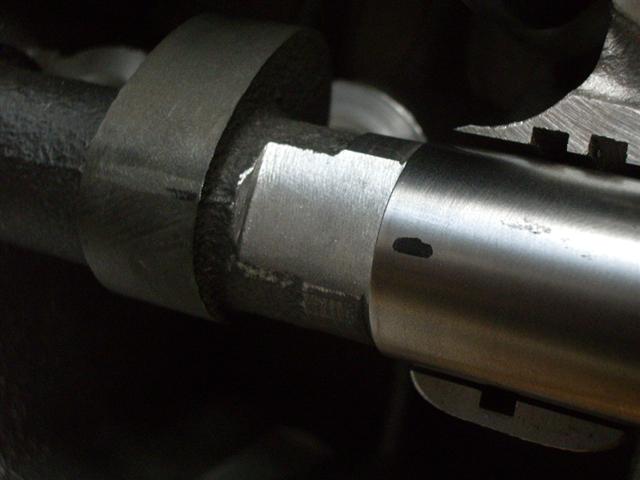

Feilen:

IMGP2757 (Small).JPG (33.11 KiB) 10297 mal betrachtet

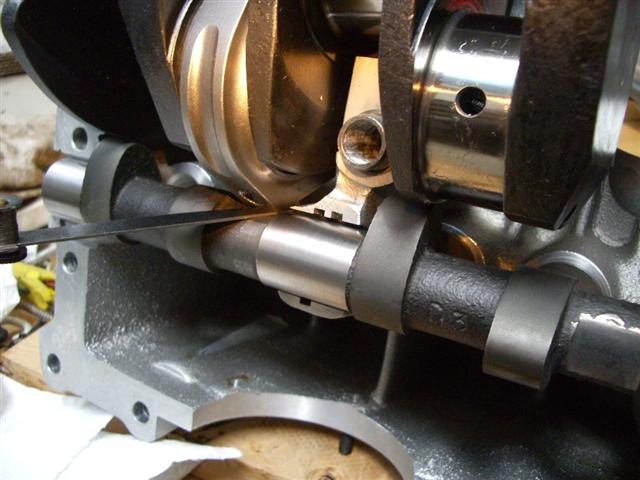

Messen:

IMGP2756 (Small).JPG (50.81 KiB) 10297 mal betrachtet

Gehäuse ist schon gefräst für Langhub :handgestures-thumbupleft:, 6-fach verstiftet (obs das braucht?)

IMGP2758 (Small).JPG (55.81 KiB) 10297 mal betrachtet

ein AA Race Kolben:

IMGP2762 (Small).JPG (38.22 KiB) 10297 mal betrachtet

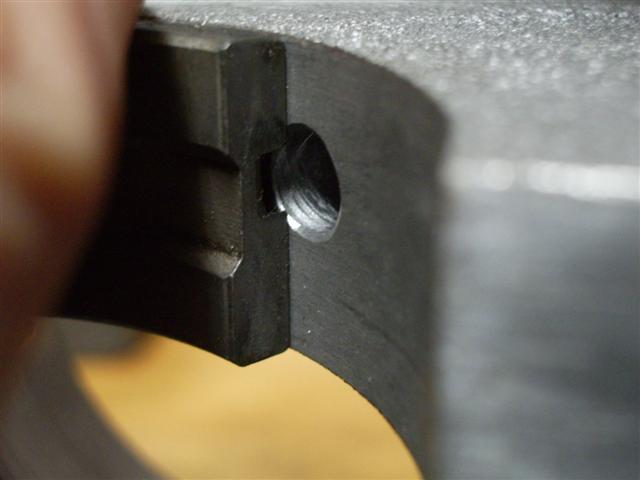

Hier die Oberscheixxe der Alu Cases: die Ölbohrungen zu den Lagern
Richtig eingesetzt, paßt nicht

IMGP2828 (Small).JPG (39.71 KiB) 10297 mal betrachtet

Falsch rum eingesetzt passts!!!!!!!!:

IMGP2829 (Small).JPG (30.26 KiB) 10297 mal betrachtet

Angepaßt mit dem Dremel:

IMGP2831 (Small).JPG (48.88 KiB) 10297 mal betrachtet

So siehts dann aus:

IMGP2830 (Small).JPG (37.97 KiB) 10297 mal betrachtet

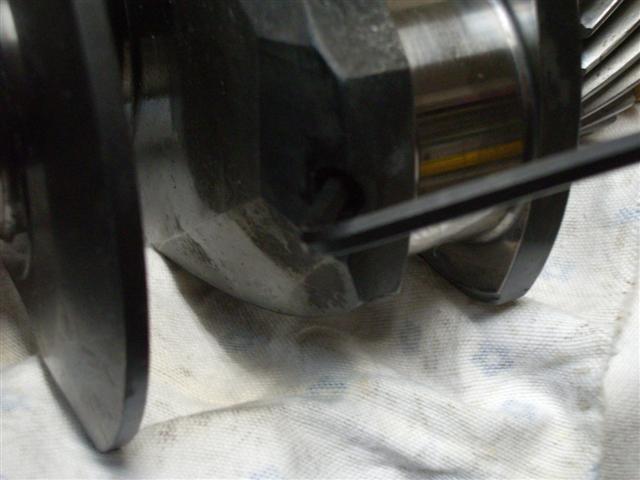

Ölkanäle reinigen und Stopfen mit Schraubensicherung festziehen (immer machen!!!!)

IMGP2835 (Small).JPG (39.07 KiB) 10297 mal betrachtet

IMGP2836 (Small).JPG (51.7 KiB) 10297 mal betrachtet

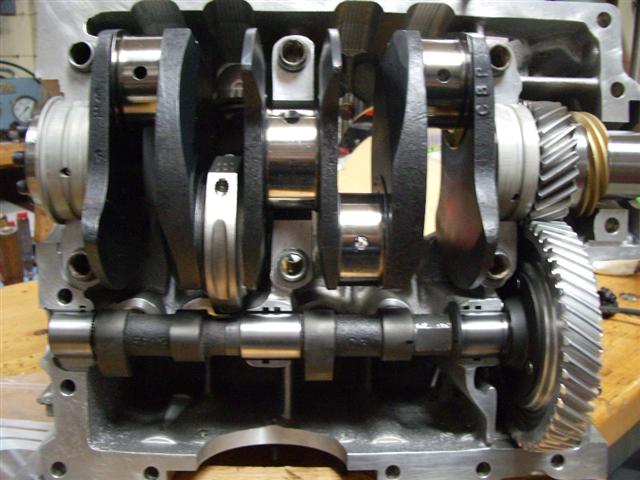

den ganzen "Krempel" eingesetzt:

IMGP2837 (Small).JPG (62.53 KiB) 10297 mal betrachtet

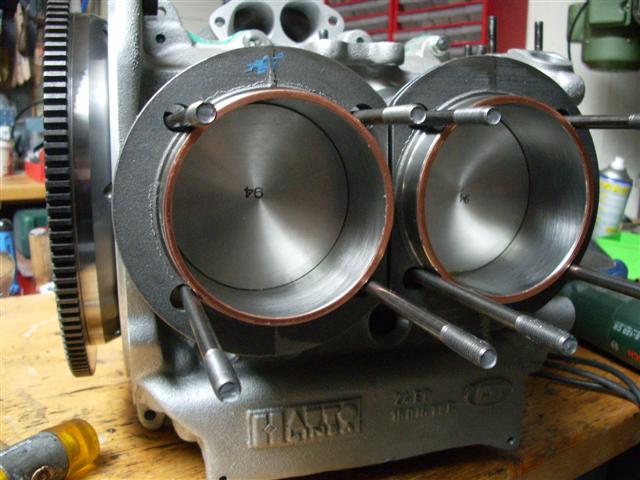

Verwende die "Copper rings" zum Einstellen des Kolbenrückstands:

IMGP2838 (Small).JPG (41.1 KiB) 10297 mal betrachtet

IMGP2839 (Small).JPG (54.88 KiB) 10297 mal betrachtet

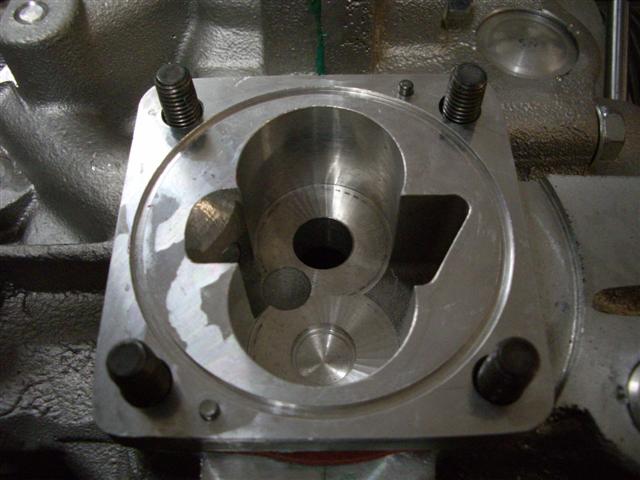

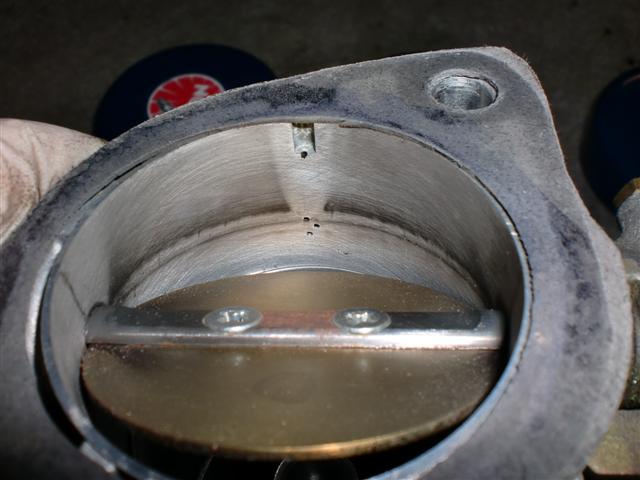

Die CB Wedge Ports (44x38 Ventile):

IMGP2840 (Small).JPG (48.8 KiB) 10297 mal betrachtet

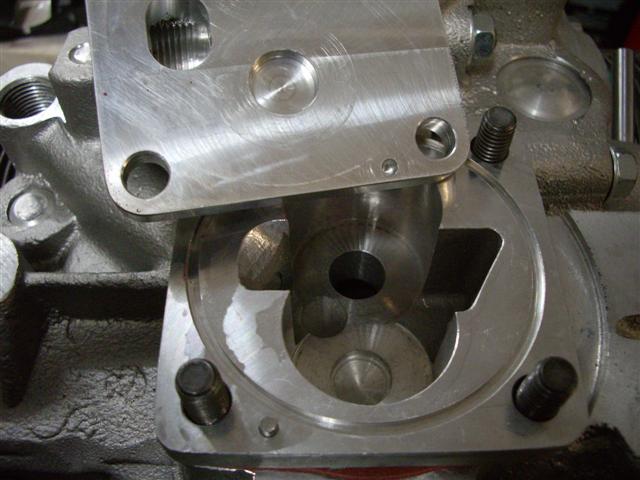

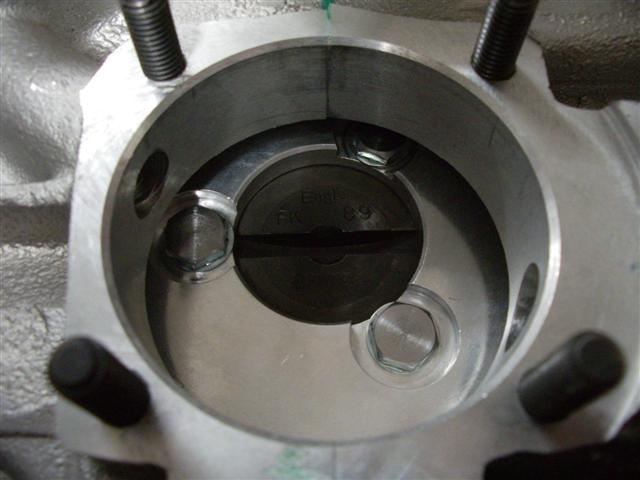

2,5mm tiefer gestochen:

IMGP2841 (Small).JPG (36.85 KiB) 10297 mal betrachtet

IMGP2898 (Small).JPG (46.11 KiB) 10297 mal betrachtet

Schrauben der Nocke mußten noch abgedreht werden:

IMGP2847 (Small).JPG (40.61 KiB) 10297 mal betrachtet

bugpack Ölpumpe, ein supi Teil, Ausführung fast wie Typ4 Pumpe, also Achsen beidseitig fixiert, O-Ring Abdichtung :handgestures-thumbupleft: :

IMGP2848 (Small).JPG (47.72 KiB) 10297 mal betrachtet

IMGP2849 (Small).JPG (50.26 KiB) 10297 mal betrachtet

Kommt dann in die 52er Brezel.....nee Quatsch hier ist das evtl. Opfe (57er Ovali, aus 1.Hand, ungeschweißt):

IMGP3907 (Small).JPG (58.35 KiB) 10293 mal betrachtet

**update** 6.12.2011

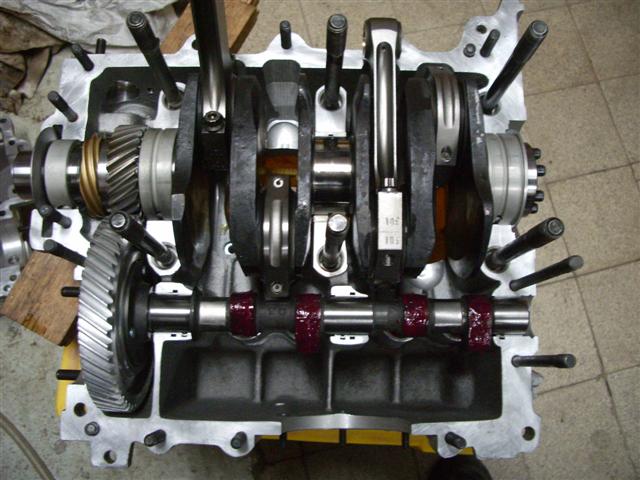

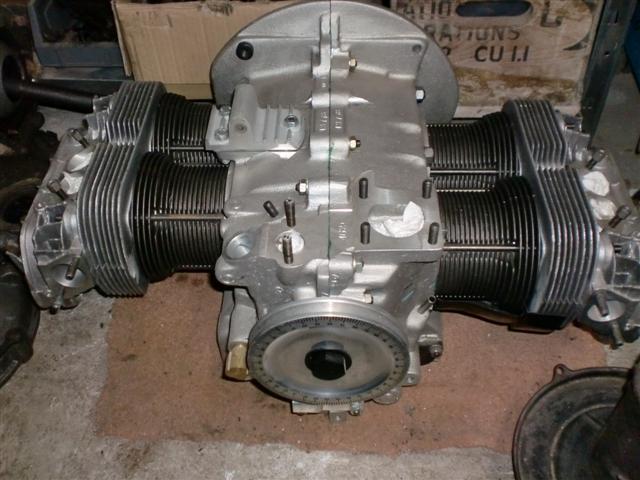

der longblock in der Ecke :

CIMG2281 (Small).JPG (58.9 KiB) 10042 mal betrachtet

die Jay Cees mit von CB aufgeschweißten und auf die wedge ports CNC bearbeiteten Saugrohren, die Saugrohre muß ich oben noch auf 51.5 angleichen:

CIMG2290 (Small).JPG (56.65 KiB) 10042 mal betrachtet

third progression hole:

CIMG2293 (Small).JPG (45.36 KiB) 10042 mal betrachtet

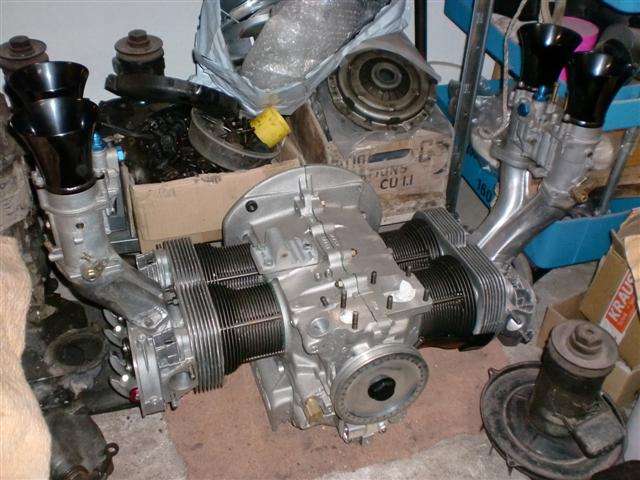

PoP (Pic of Porn)

CIMG2294 (Small).JPG (66.74 KiB) 10042 mal betrachtet
