Mein CB Performance Hideaway Turbo Kit -neverending story-

[brezel53]

Hallo forced induction fans,

das Thema kennen einige von euch, aber nochmal von vorne:

2007 konnte ich mir einen lang gehegten Traum erfüllen, das CB Performance Hideaway Turbo Kit. Nigelnagelneu zum halben Neupreis .

Es ist die Ausführung mit Spritze , aber nicht das aktuelle Quick Tune EFI. Egal.

Hier mal der Kit in Bildern:

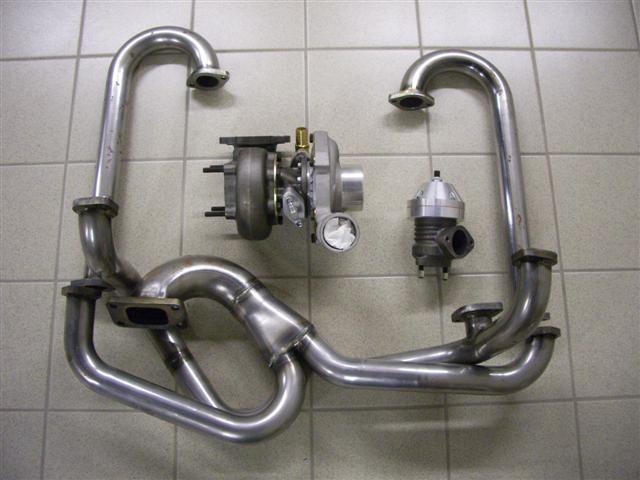

Header mit Turbo und wastegate:

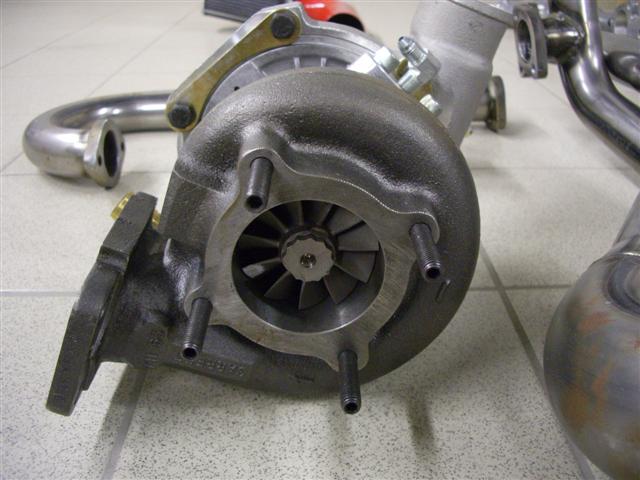

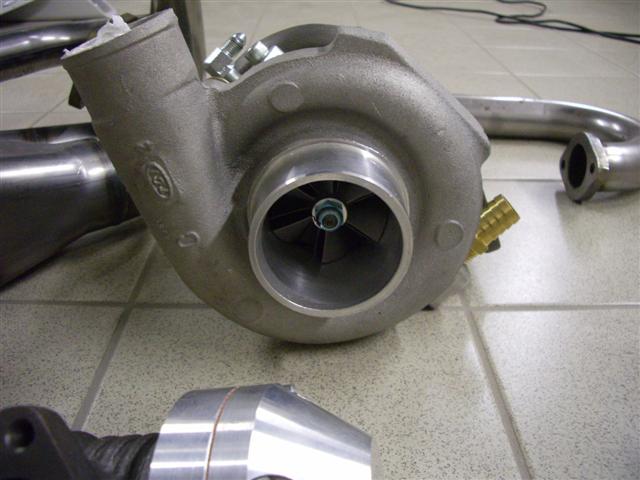

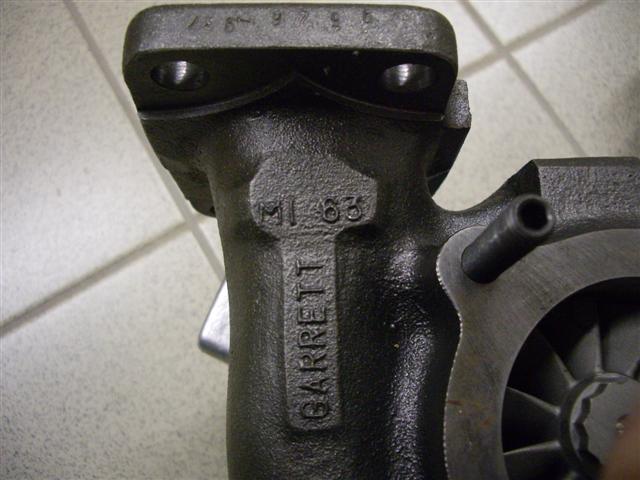

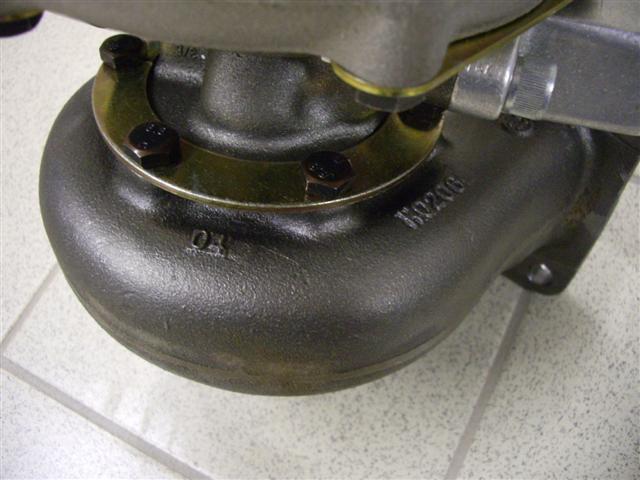

der Garrett:






die Atem- und Versorgungsorgane :


48mm durchgehend, da ja kein Lufttrichter nötig ist

über den Anschluß kriegt das Steuergerät und der Benzindruckregler die "Info" über aktuellen Saugrohrdruck (Unterdruck/Ladedruck)

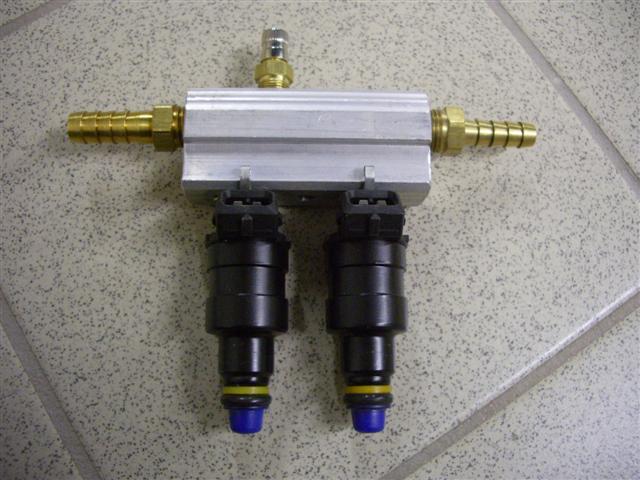

Einspritzdüsen (Bosch!):

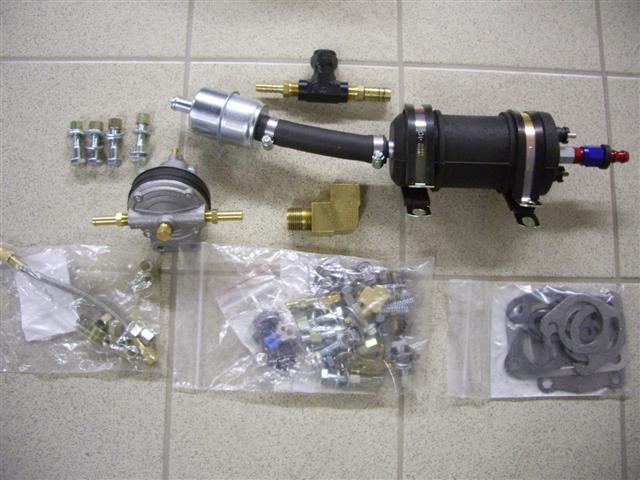

Kraftstoffpumpe (ebenfalls Bosch) und Kleinteile:


"the brain" mit Manipulationskasterl:

die Potis von links nach rechts:

- Leerlaufgemisch
- Gemisch für Teillast
- "Trennknopf" Trennt Leerlauf/Teillastbereich von Volllast
- Volllastanreicherung (das "hält/hält nicht" Knöpfchen.....)


der Kabelbaum:


Soviel zum Kit an sich , man kann echt sagen, daß das Zeugs TOP Qualität ist, aber der Teufel steckt im Detail , dazu später.

Zum Motor:

Block: 1914er (94x69), Basis 34PS, Mittellager verstiftet, Engle W125, feingewuchteter Kurbeltrieb, eingefahren mit 48er IDFs....

Nocke bleibt drin, weil kein Bock auf Block spalten, W125 geht locker, glaubt mir, grade mit Spritze, habe aber TCS 10,20,30 liegen

Zylinderköpfe:
Ursprünglich wollte ich 044er oval ports nehmen, aber da war mir zu wenig Fleisch an einigen Stellen der Saugrohrdichtfläche, grade mit Ladedruck....


Die round ports sind da meiner Meinung nach optimal:



Hier sieht man gut, wo das Saugrohr angeglichen werden muß:


So, Pause erstmal, Frauchen schimpft.. , nachher mehr!

edit: 29.11.2011

Weiter gehts...

Anpassungsarbeiten am Saugrohr (innen):

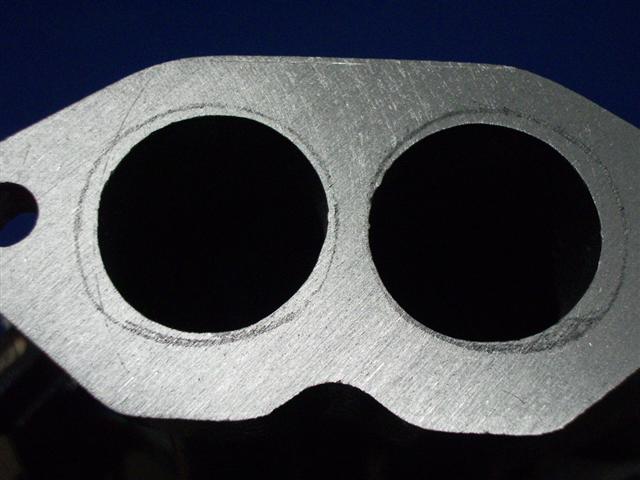

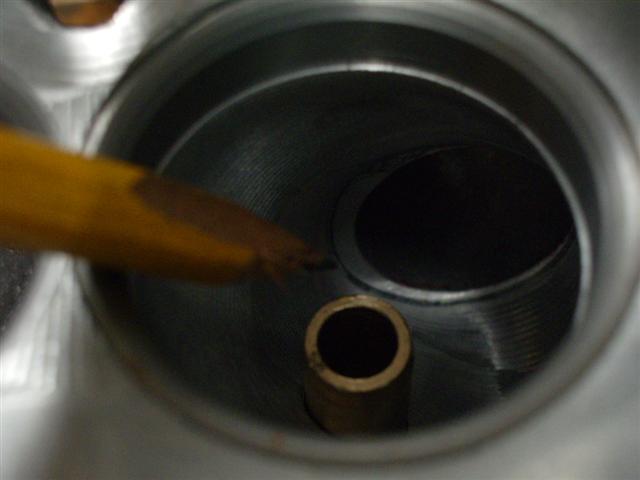

Anzeichnen erst mit Bleistift

IMGP3980 (Small).JPG (29.18 KiB) 35123 mal betrachtet

IMGP3982 (Small).JPG (42.23 KiB) 35123 mal betrachtet

Besser dann mit der Reißnadel:

IMGP3987 (Small).JPG (35.63 KiB) 35123 mal betrachtet

IMGP3988 (Small).JPG (37.72 KiB) 35123 mal betrachtet

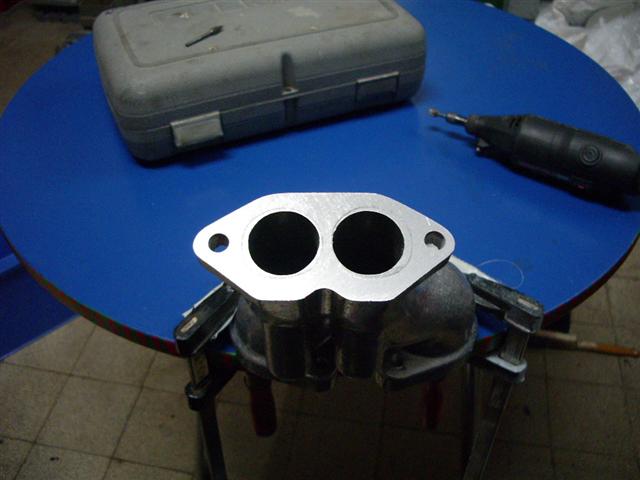

Arbeitsplatz mit Alleshelfer Dremel:

IMGP3981 (Small).JPG (37.22 KiB) 35123 mal betrachtet

und außen, leider , aber sonst paßt die Verblechung nicht:

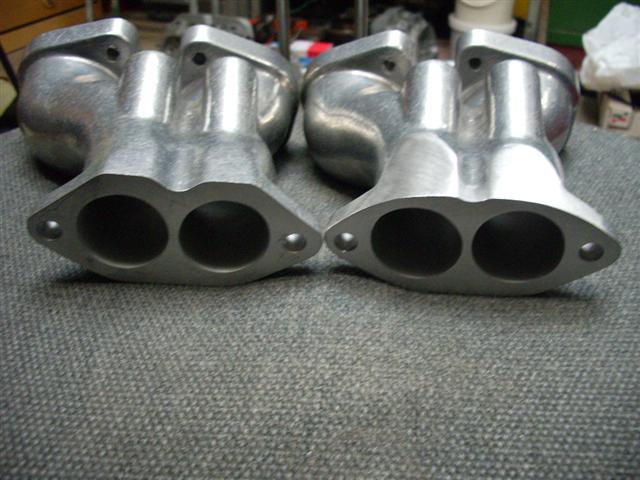

IMGP3989 (Small).JPG (55.5 KiB) 35123 mal betrachtet

und so siehts dann aus, auf allen Kanälen (nein, nicht in der Glotze )

Ich habe die Saugrohre dann innen glasgeperlt, damit man die Schleiferei nicht mehr sieht.

IMGP3986 (Small).JPG (30.19 KiB) 35123 mal betrachtet

zur Erinnerung, so sah es vorher aus:


zum Rumpf:

Nach dem Zerlegen stellte sich heraus, daß der "Basis"-Motor durchs zeitweise Draußenstehen einen Wasserschaden erlitten hat .

2 Zylinder Schrott...


Ok, also neuen Satz 94er Zylinder...doch mehr zerlegen als geplant

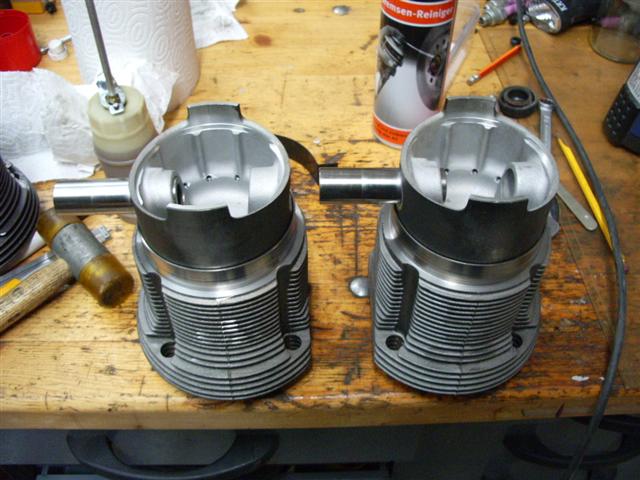

Zylinder vormontiert, ich finde die Methode am praktischsten:

IMGP4042 (Small).JPG (59.95 KiB) 35091 mal betrachtet

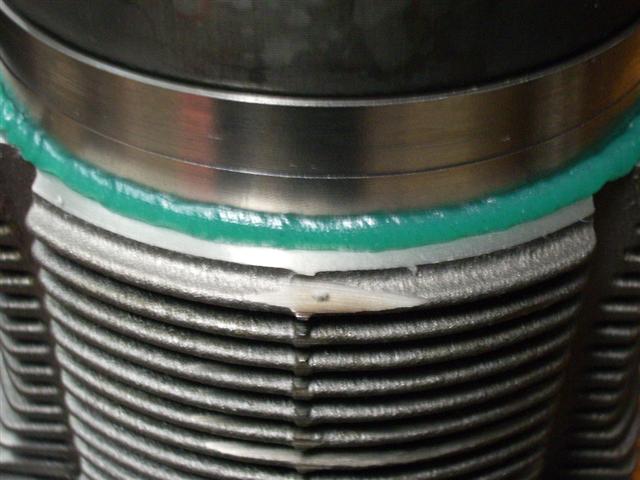

Curil T und alles wird ok....

IMGP4044 (Small).JPG (49.63 KiB) 35091 mal betrachtet

Teflon Pins, haben sich bei mir bewährt, also wieder rein damit:

IMGP4045 (Small).JPG (43.77 KiB) 35091 mal betrachtet

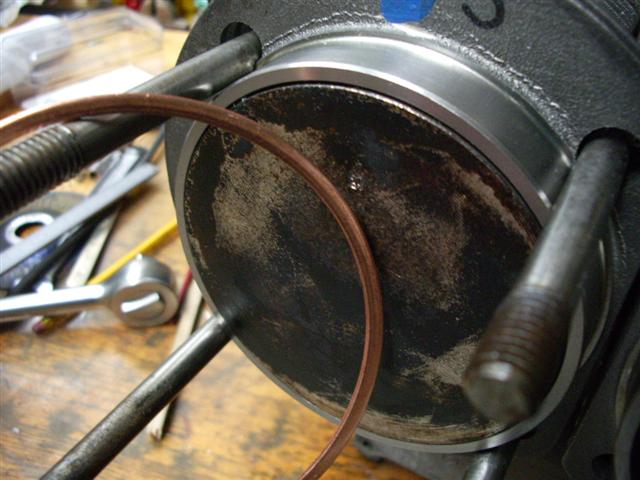

Kolbenrückstand einstellen mit Kupferring:

IMGP4046 (Small).JPG (53.86 KiB) 35091 mal betrachtet

Stärke:

IMGP4051 (Small).JPG (36.18 KiB) 35091 mal betrachtet

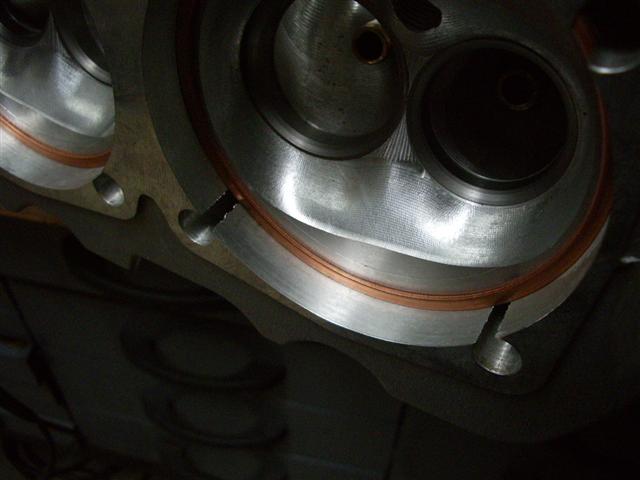

im Kopf:

IMGP4047 (Small).JPG (34.96 KiB) 35091 mal betrachtet

Wenn ich mich recht erinnere... ... habe ich das Verdichtungsverhältnis auf 7.5:1 eingestellt.

Weiter mit der Kopfmontage, keine besonderen Vorkommnisse

Ventilschäfte mit Molypaste einmassiert:

IMGP4049 (Small).JPG (67.67 KiB) 35091 mal betrachtet

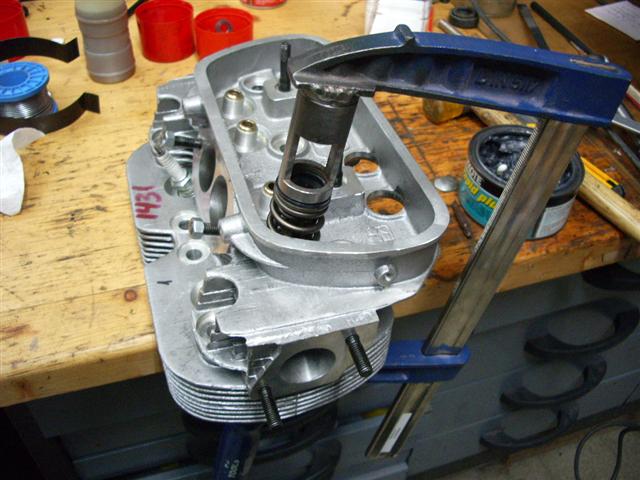

unerläßliches Spezialwerkzeug (nicht BIO ):

IMGP4048 (Small).JPG (58.72 KiB) 35091 mal betrachtet

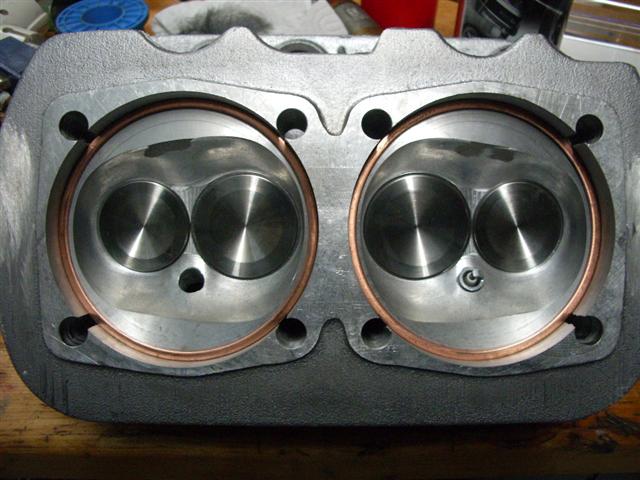

letzter Blick auf intakten Kopf/Ventile...

IMGP4050 (Small).JPG (57.1 KiB) 35091 mal betrachtet

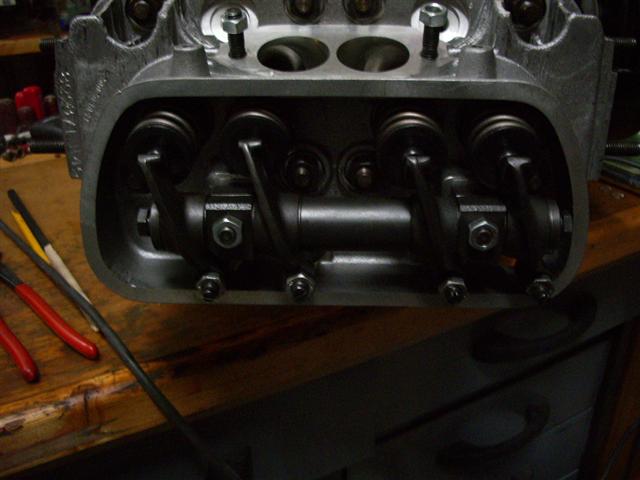

CB Performance Kipphebel, irgendwas hat da genervt???, werde daher erstmal mit Serien Kippern testen


Einmessen:

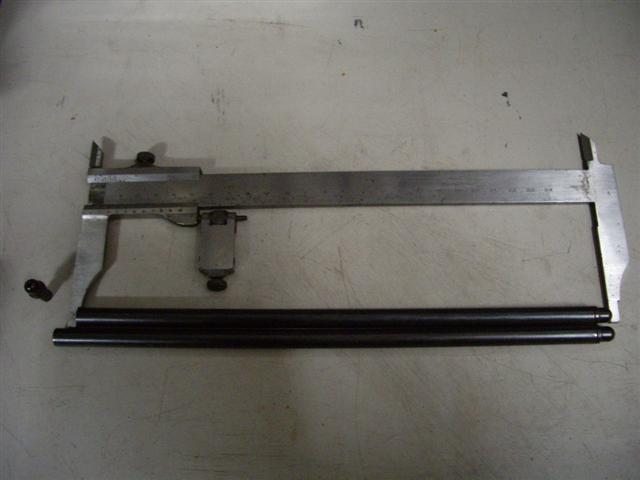

und Ablängen der Stösselstangen:


Kipper grob bearbeiten (Schweißpunkt verschleifen)

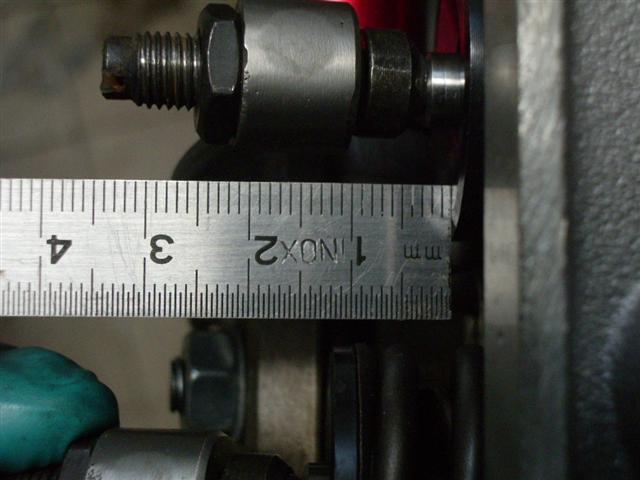

Methode für Arme um den Ventilhub schnell mal zu checken, hier sieht man gut die verschliffenen Schweißpunkte auf den Kipphebeln:

IMGP4138 (Small).JPG (41.77 KiB) 35091 mal betrachtet

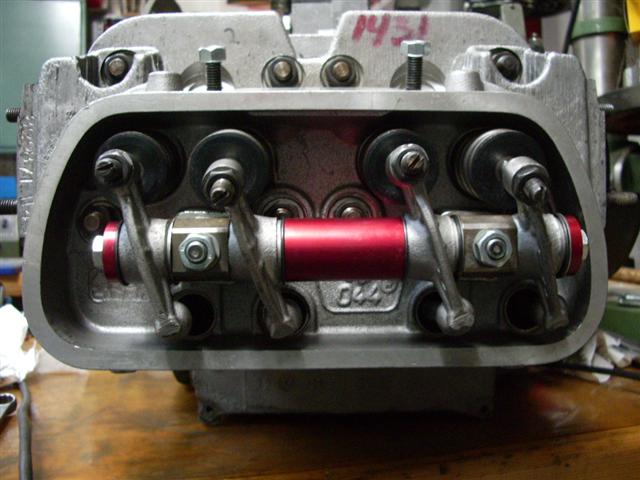

Fertig! x2 natürlich

IMGP4136 (Small).JPG (51.08 KiB) 35091 mal betrachtet

edit 1.12.2011

Sooo und weiter geht´s....mit einem unerfreulichem Thema!!!! dem header!
ein scheiXX Teil, was das Thema Passgenauigkeit angeht.
Ich bin immer noch überzeugt, daß die Amis gerne B-Ware übern Teich schicken.....schickt ja keiner zurück.....

Am rechten Kopf verschraubt, man beachte die Passgenauigkeit links!!!

IMGP4090 (Small).JPG (55.04 KiB) 35047 mal betrachtet

nochmal Nahaufnahme :

IMGP4091 (Small).JPG (42.51 KiB) 35047 mal betrachtet

materialschonende Meinungsumformer:

IMGP4092 (Small).JPG (55.32 KiB) 35047 mal betrachtet

und dann paßt das, ich weiß zum Glück nicht mehr wie lange ich da rumgemacht habe...

IMGP4094 (Small).JPG (56.82 KiB) 35047 mal betrachtet

Detail:

IMGP4093 (Small).JPG (43.32 KiB) 35047 mal betrachtet

Update 6.12.2011

Einmessen des brezel-michis ähhh Axialspiels:

IMGP4140 (Small).JPG (41.84 KiB) 34971 mal betrachtet

Anziehen der Mutter mit dem Torque-Meister (ich liebe das Tool):

IMGP4141 (Small).JPG (60.01 KiB) 34971 mal betrachtet

Besuch von Herrn Kennedy (er bleibt):

IMGP4142 (Small).JPG (66.06 KiB) 34971 mal betrachtet

orig früh (bastard) 34 PS Gebläsekasten mit selbstgebasteltem Einlauftrichter:

IMGP4143 (Small).JPG (43.22 KiB) 34971 mal betrachtet

Könnte was werden:

IMGP4144 (Small).JPG (62.23 KiB) 34971 mal betrachtet

wir ändern die Perspektive, Rohrverlegung für den Turborücklauf:

CIMG2282 (Small).JPG (72.14 KiB) 34971 mal betrachtet

das fehlte im Kit, also Baumarkt Wasserrohr 1/2", ja, sowas verbaut CB:

CIMG2283 (Small).JPG (56.05 KiB) 34971 mal betrachtet

in den Sumpf muß noch ein Gewinde rein:

CIMG2284 (Small).JPG (55.98 KiB) 34971 mal betrachtet

Gewindeschneider schon besorgt:

CIMG2297 (Small).JPG (55.39 KiB) 34971 mal betrachtet

Riemenscheibenblech für Turbo anpassen (wird dann noch gestrahlt und lackiert):

CIMG2285 (Small).JPG (51.14 KiB) 34971 mal betrachtet

Und hier waren sie wieder die Probleme, ich habe bei den Einspritzdüsen keinen Platz für die Stecker, wie stellen die sich das vor??? HELP

CIMG2287 (Small).JPG (43.61 KiB) 34971 mal betrachtet

Wow, wenigstens spiegelt der Kasten....wayne interessierts...?

CIMG2288 (Small).JPG (43.87 KiB) 34971 mal betrachtet

LAAAARS, Please HELP !

CIMG2289 (Small).JPG (45.63 KiB) 34971 mal betrachtet

Hier ein Teil für den Turbo, daß fast den ganzen Sommer und im Urlaub schon mal probefahren durfte (im 67er Westy), der 123Tune, ein geiles Teil, 2 "frei" programmierbare Zündkurven und Saugrohrdruck-Anschluß für Boost-Retard....
hoffentlich kommt das CB Steuergerät mit ihm klar.....

CIMG2280 (Small).JPG (63.78 KiB) 34971 mal betrachtet

Später mehr!

LG
Wolfgang
