soooooo, da isser...

[Junebug]

Hallo Ralf,

du hast PN.

Gruß
Andreas

[Pini1303]

So, über die Feiertage wieder ein bischen geschraubt, die alte Kremling-Haube geschliffen, geschliffen, gespachtelt, geschliffen, gefüllert, geschliffen und schwarz lackiert:

Testverteiler zum Anpassen der Zündkabel.jpg (177.16 KiB) 8608 mal betrachtet

Zündkabel sind angepasst und passend befestigt, Zündspule wandert an die Brandwand
Hier noch die Bilder links und rechts:

Zylinder 3 & 4.jpg (136.92 KiB) 8608 mal betrachtet

Zylinder 1 & 2.jpg (152.02 KiB) 8608 mal betrachtet

Gasgestänge ist zweifach kugelgelagert und spielfrei, um eine Führung für den Gaszug ergänzt:

Gasgestänge mit Gasseilführung fertig.jpg (140.11 KiB) 8608 mal betrachtet

Limaring ist aktuell bei den finalen Abdreharbeiten, neue Lima liegt bereit, Lüfterrad fehlt noch, kommt aber bald.


Gruß
Ralf

[Junebug]

Sieht bei mir ähnlich aus. Die Welle war org. vom Typ3, Böckchen ist Eigenbau mit 2 Nadellagern und zusätzlicher Rückholfeder vom IDF. Ausserdem hab ich noch nen Anschlag mit Einstellschraube, falls man man ne höhere Drehzahl einstellen will, ohne das jemand aufs Gas treten, oder man den Hebel festhalten muss.

Blankenberg 030.jpg (69.83 KiB) 8581 mal betrachtet

Blankenberg 029.jpg (70.5 KiB) 8581 mal betrachtet

Gruß
Andreas

[Pini1303]

Auch sehr schick gelöst, meins war bereits so verbaut, könnte ein ehem. Klaus Gasgestänge sein, könnte...

Geht sehr präzise auf jeden Fall.

Jetzt heißt es warten auf den Gebläsering und die Saugrohre, die obenrum noch aufgeschweißt werden wegen mehr Dichtfläche aufgrund der großen Kanäle.

Gruß
Ralf

[Pini1303]

So, Ring ist fertig gedreht und gebohrt, neue Lima mal eingepasst, Ring und Haube passen, es wird langsam ein Motor...

Lima eingepasst 1.jpg (177.35 KiB) 7639 mal betrachtet

Lima eingepasst 2.jpg (151.63 KiB) 7639 mal betrachtet

Limaring und Platte.jpg (146.17 KiB) 7639 mal betrachtet

Gruß
Ralf

[Nero]

Top ... Das passt wie Arsch auf Eimer

[Pini1303]

Heute ging schon a bisserl was, bei dem Scheißwetter kannst ja nur in die Werkstatt gehen...

Wärmetauscher montiert:

Wärmetauscher links montiert.jpg (157.43 KiB) 6664 mal betrachtet

Wärmetauscher rechts montiert.jpg (175.72 KiB) 6664 mal betrachtet

dann die Unterbleche angepasst und montiert:

Unterblech 1&2.jpg (179.97 KiB) 6664 mal betrachtet

Unterblech 3&4.jpg (171.06 KiB) 6664 mal betrachtet

als nächstes mal geschaut wie das mit den Heizschläuchen wird:

rechts fehlt noch ein neuer Heizschlauch, folgt.jpg (181.91 KiB) 6664 mal betrachtet

Natürlich noch die neu lackierten Öldeckel usw. unten gleich mit montiert.

Gruß
Ralf

[Firefox]

Drei verschiedene Schrauben zur Befestigung des Blechs ??
Nnanana, lässt der Perfektionismus da etwas nach ???
Aber flott geht`s voran !!
Ferdi

[Pini1303]

Da magst Du recht haben,

naja, da wo die Kreuzschrauben drin sind sinds halt keine M6 sondern Blechschrauben, da waren die Gewinde durchs kürzen der WT nicht so zu benutzen wie Original.

Die M6 werden noch durch gelbverzinkte ersetzt, war ja nur mal ne Probemontage.
Hatte keine 6-Kant-Blechschrauben mehr zur Hand, wird aber noch geändert.

Gruß
Ralf

[Pini1303]

So, kommen wir mal zu ein paar Designfragen...

Erste Versuche, Lüfter schwarz, Ring silber, Riemenscheiben??? silber oder gelbverzinkt?

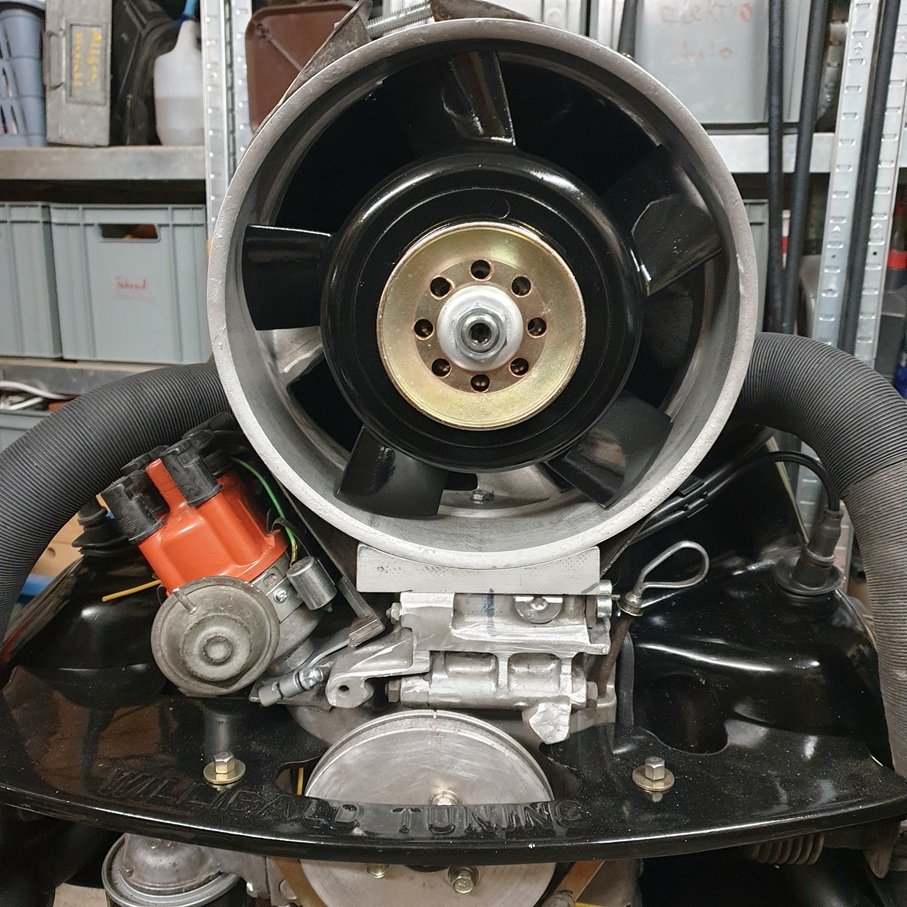

Riemenscheibe gelb verzinkt.jpg (199.03 KiB) 3189 mal betrachtet

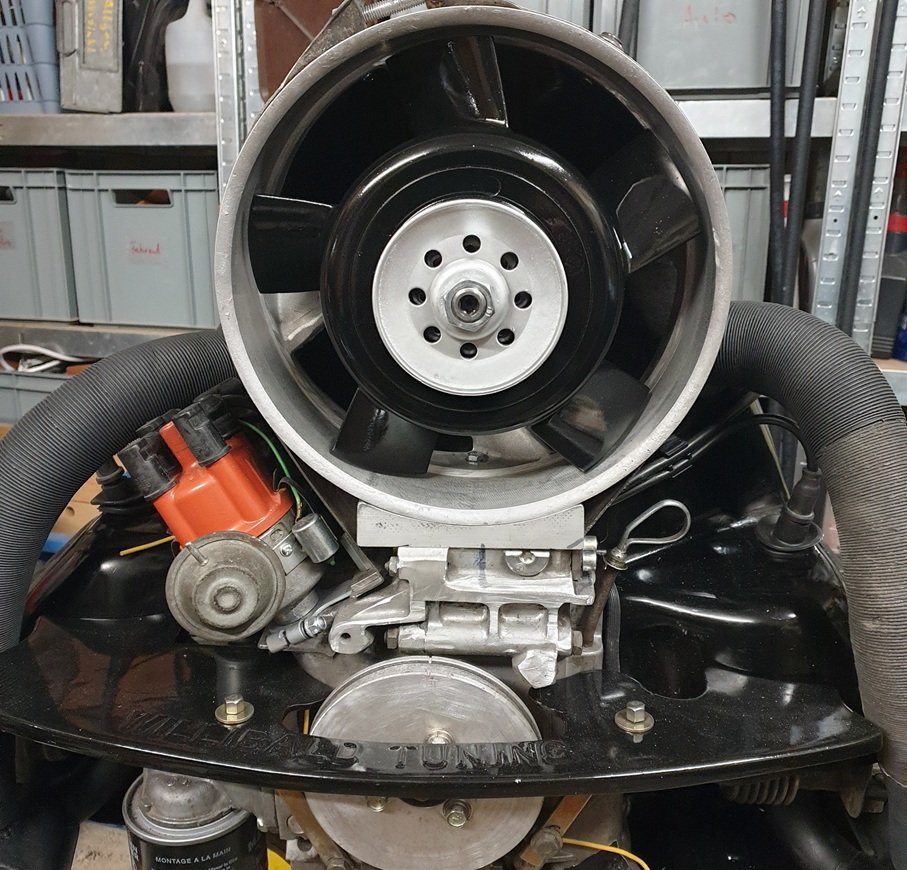

Riemenscheibe silber.jpg (199.19 KiB) 3189 mal betrachtet

Mir gefällt das schwarz auf dem Lüfter auch nicht 100%tig, dachte ja schon an Gebläsering schwarz pulvern lassen, Lüfterrad rotmetallic (so ähnlich wie mein Auto ist, Farbcode gibts ja leider keinen...), Nabe dann mit Riemenscheiben gelbverzinkt, Spannband auch gelbverzinkt.

Gerne ein paar Meinungen zur farblichen Abstimmung.

Ich könnte das Lüfterrad auch türkis machen...


Gruß
Ralf

[prostreetnotch]

Gelb verzinkt sieht noch am wertigsten aus.

[Pini1303]

sagte der Verzinker...muhahaha.

Hast schon recht.
Ich denke ich bohr die Nabe aus und schick Dir das mit den anderen Teilen. (Riemenscheibe, Mutter, Spannband usw.)
Schad ist halt dass die Aluriemenscheibe nicht gelbverzinkt werden kann, dann wäre es für mich noch stimmiger.
Glaube das Lüfterrad wird rotmetallic und den Ring gebe ich zum schwarz hochglanz pulvern.

Gruß
Ralf

[Nikon-User]

Also das Lüfterrrad geht bei den wenigen Flügeln in schwarz komplett unter, Das wäre eigentlich schade, da es ja gut aussieht. Denke mit einer anderen Farbe kommt es mehr zu Geltung.

[Pini1303]

Das sehe ich genauso...

Gruß
Ralf

[Poloeins]

Rosa geht immer!!!

*duckunswech*
