Fussschalter Fernlicht

[rizzla-23]

Hallo,

mich beschäftigt eine weitere Frage:

ich habe in meinem 53 noch einen Fussschalter (Fernlicht) also sind keine Relais verbaut - leider ist der Schalter nicht angeschlossen - hat einer von Euch eine Explosionszeichung respektive Bilder?

wie, wo muss ich den FS verkabeln?

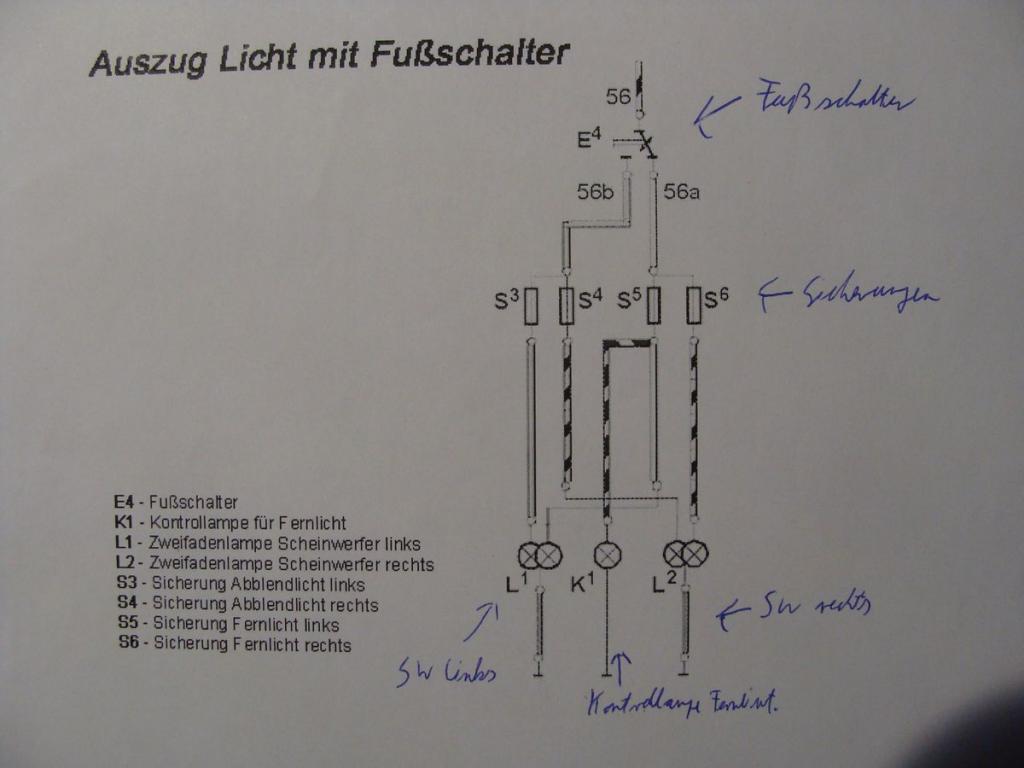

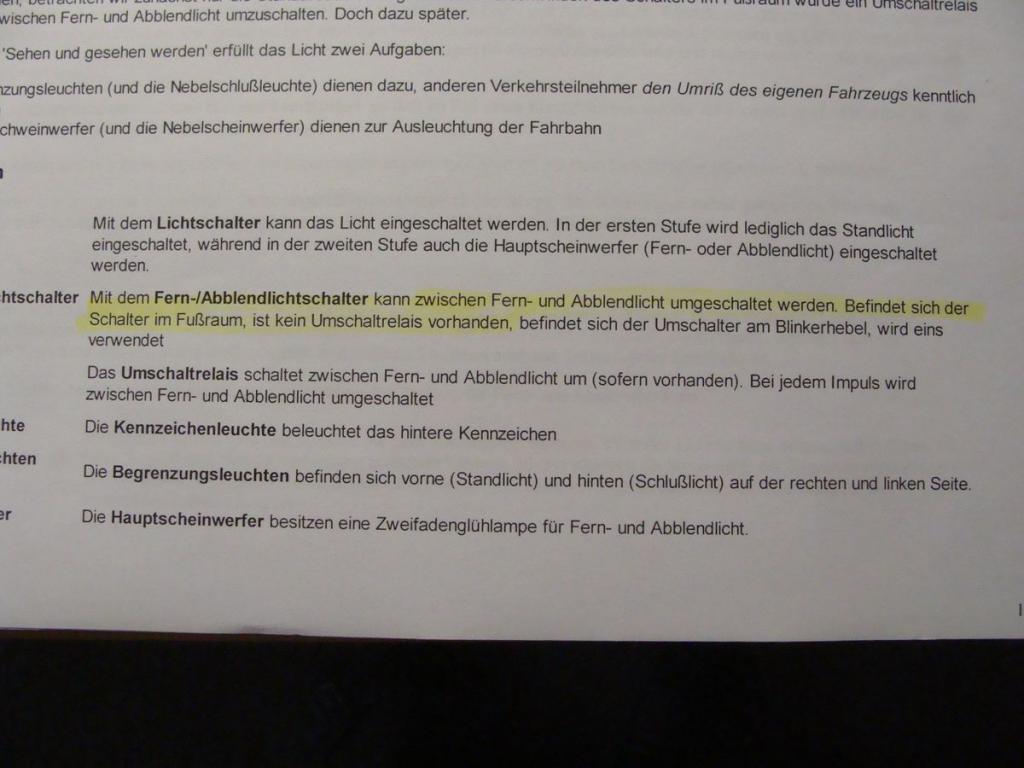

Bild anbei:

[schickard]

Hallo,
Der Fussschalter schaltet zwischen Abblendlicht und Fernlicht um. Es geht das Kabel vom Lichtschalter hin (wenn du ihn das zweite mal rausziehst) und verteilt dann zu den Leuchten.

Du kannst mit diesen Leitungen auch wunderbar zwei Relais (Licht, Fernlicht) ansteuern, das hab ich so gemacht.

Grüße
Christian

[Fuss-im-Ohr]

http://www.vintagebus.com/wiring/bug-58+59-euro.txt
http://www.vintagebus.com/wiring/bug-58+59-euro.jpg

Gruss Jürgen

[rizzla-23]

ich muss dazu sagen
ich habe eine bodenplatte 60 12v respektive häuschen 53 - somit benötige ich einen 12v schaltplan - auf meinen fussschalter steht glaub ich 56a und 56
danke euch

[Fuss-im-Ohr]

6/12 V ist egal, die Verdrahtung ist die selbe

Gruss Jürgen

[rizzla-23]

danke, werd am WE mal schauen

[bugweiser]

hab hier was gefunden : http://www.vw-boxer-ig-bremen.de/tips/elektrik/

[rizzla-23]

Hammer, vielen dank

[rizzla-23]

funzt!!

[zwergnase]

Unterschied ist noch, daß 6V größere Querschnitte benötigt, da für die gleiche Leistung der doppelte Strom fließt, wie bei 12V.

Gruß
Martin

[rizzla-23]

deswegen sind da 3x 3mmdurchmensser 1,5mm2 questschnittkabel am Schalter, danke für die Info
