Gut angefaultes 1303 Cabrio - Rettung!?

Schreib einen Teil der Geschichtes deines Fahrzeuges selbst und lass andere Fans teilhaben
diggi
Beiträge: 212
Registriert: So 1. Mär 2020, 20:00
Käfer: 1303 Cabrio 1978
Fahrzeug: Passat B6 Variant TDI (BMR)
Fahrzeug: T4 Multivan (AHY)
Fahrzeug: HD Hertiage Softail EVO (1993)

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von diggi »

Wieder n bisschen geschraubt heute. Wird ja auch höchste Zeit, dass mal was handfestes, wirklich sichtbares verschraubt wird... :D

Gegen die großen nackten Blechflächen (dem original Rippengummi gibts ja mWn nur in Standardbreite) gans eine Spielerei, die gleichzeitig vielleicht sogar gegen Zerkratzen schützt und ca. 0,73km/h mehr Endgeschwindigkeit bringt :lol: :
PXL_20260618_183141712 (Mittel).jpg
PXL_20260618_183141712 (Mittel).jpg (135.52 KiB) 5735 mal betrachtet
Bisschen hoch noch, aber das wird schon noch...
PXL_20260618_190138341 (Mittel).jpg
PXL_20260618_190138341 (Mittel).jpg (220.46 KiB) 5735 mal betrachtet
PXL_20260618_190246427 (Mittel).jpg
PXL_20260618_190246427 (Mittel).jpg (242.91 KiB) 5735 mal betrachtet
Morgen geht´s dann an die andere Seite...
Gruß
Dirk
diggi
Beiträge: 212
Registriert: So 1. Mär 2020, 20:00
Käfer: 1303 Cabrio 1978
Fahrzeug: Passat B6 Variant TDI (BMR)
Fahrzeug: T4 Multivan (AHY)
Fahrzeug: HD Hertiage Softail EVO (1993)

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von diggi »

Moin zusammen,

das Forum scheint ja wieder stabil zu funktionieren!? Hier geht´s aktuell mit Frickelkram weiter...

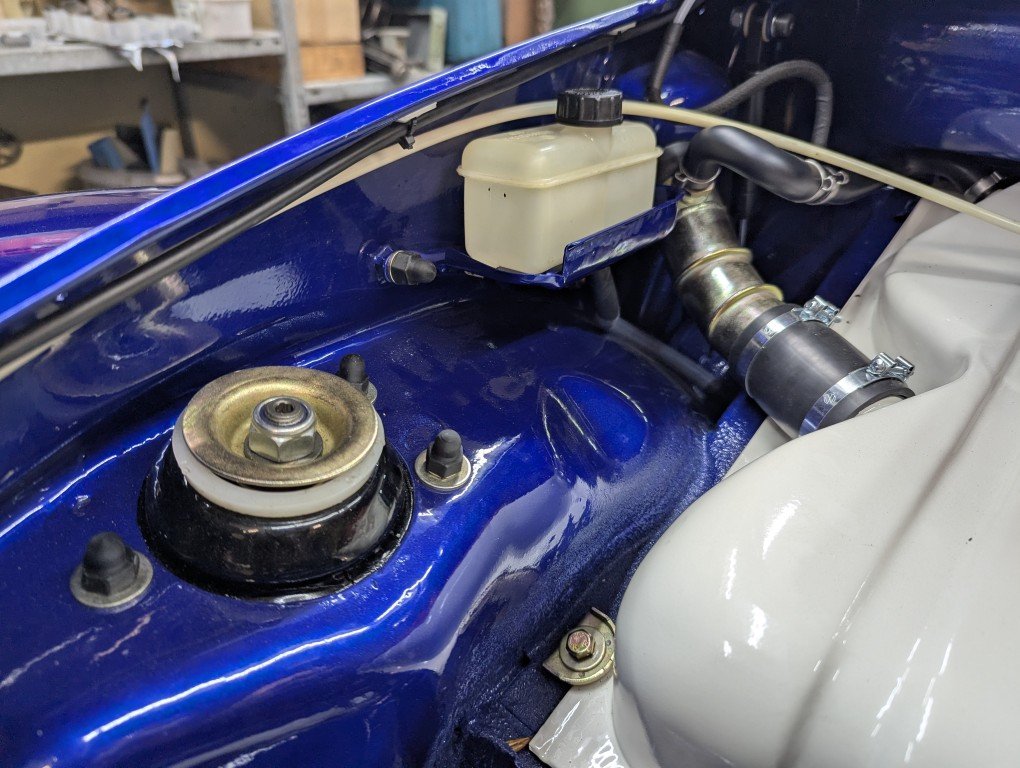

Das Bremsflüssigkeitsreservoir für die Kupplung, bestehend aus möglichst vielen O-Teilen: ;)
PXL_20260619_195859414 (Mittel).jpg
PXL_20260619_195859414 (Mittel).jpg (160.59 KiB) 5394 mal betrachtet

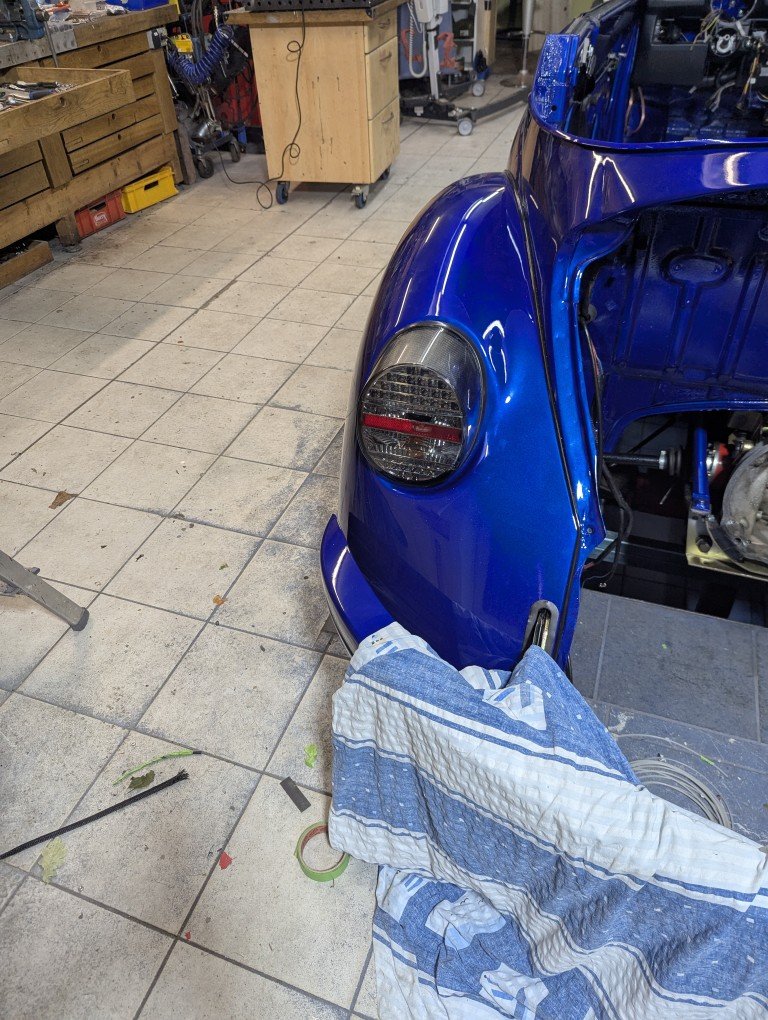

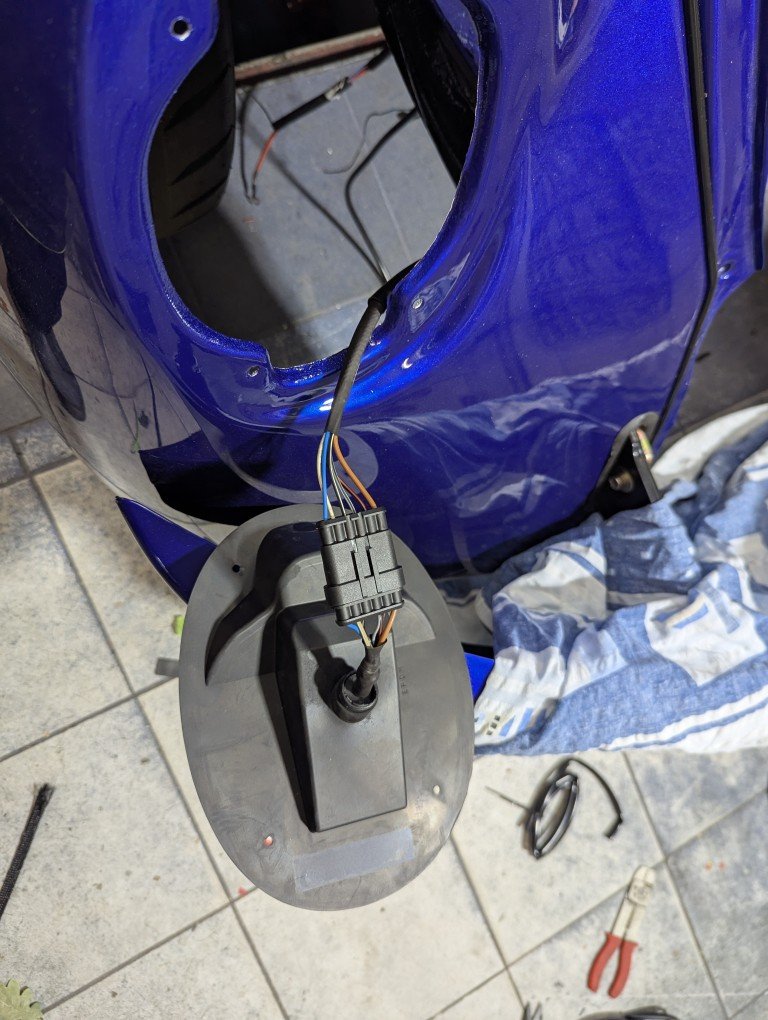

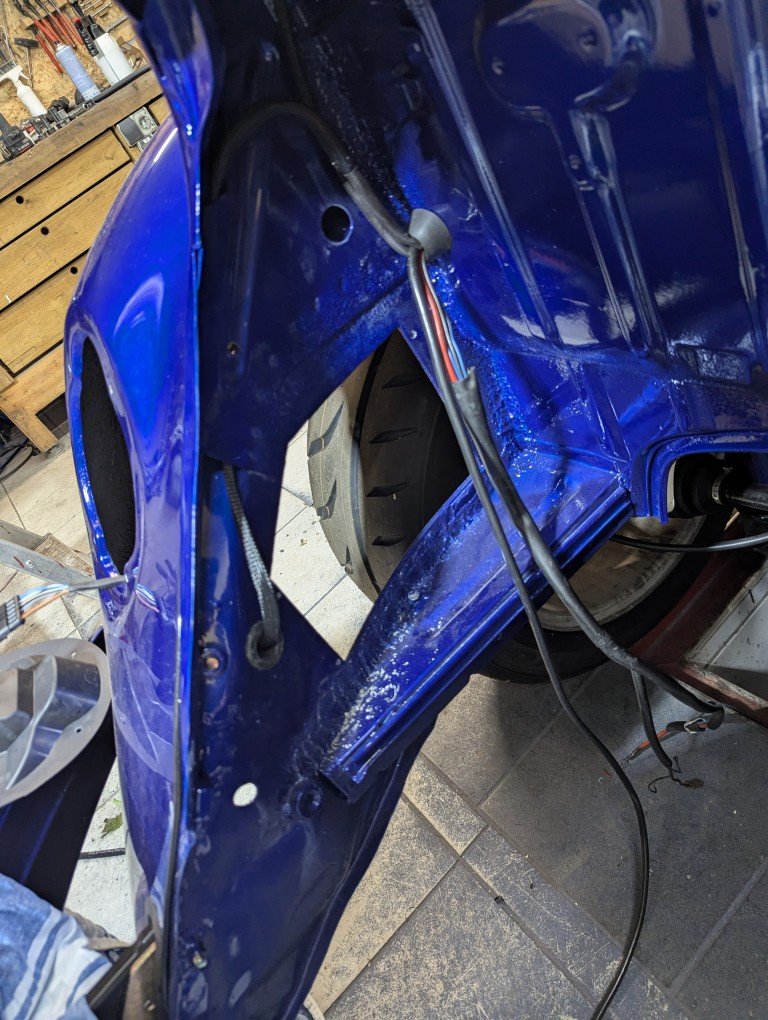

Kabel verlängern und verlegen und mit Steckverbindungen versehen:
PXL_20260707_195935346 (Mittel).jpg
PXL_20260707_195935346 (Mittel).jpg (192.69 KiB) 5394 mal betrachtet
PXL_20260707_201231340 (Mittel).jpg
PXL_20260707_201231340 (Mittel).jpg (228.26 KiB) 5394 mal betrachtet
PXL_20260707_195928212 (Mittel).jpg
PXL_20260707_195928212 (Mittel).jpg (152.55 KiB) 5394 mal betrachtet

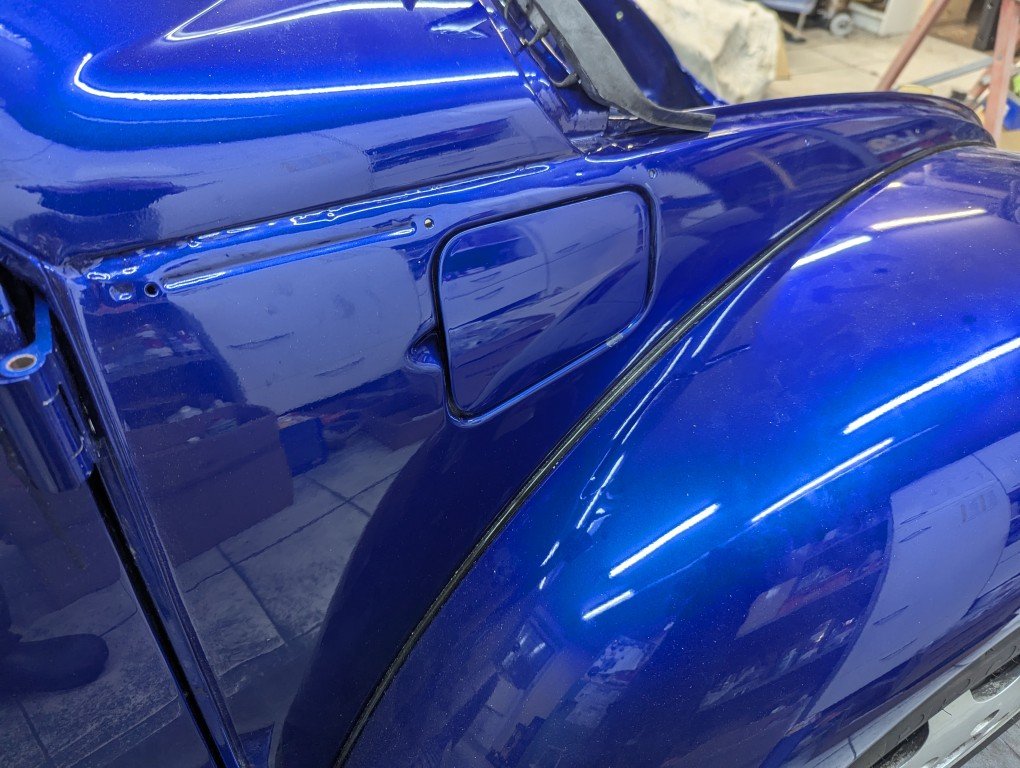

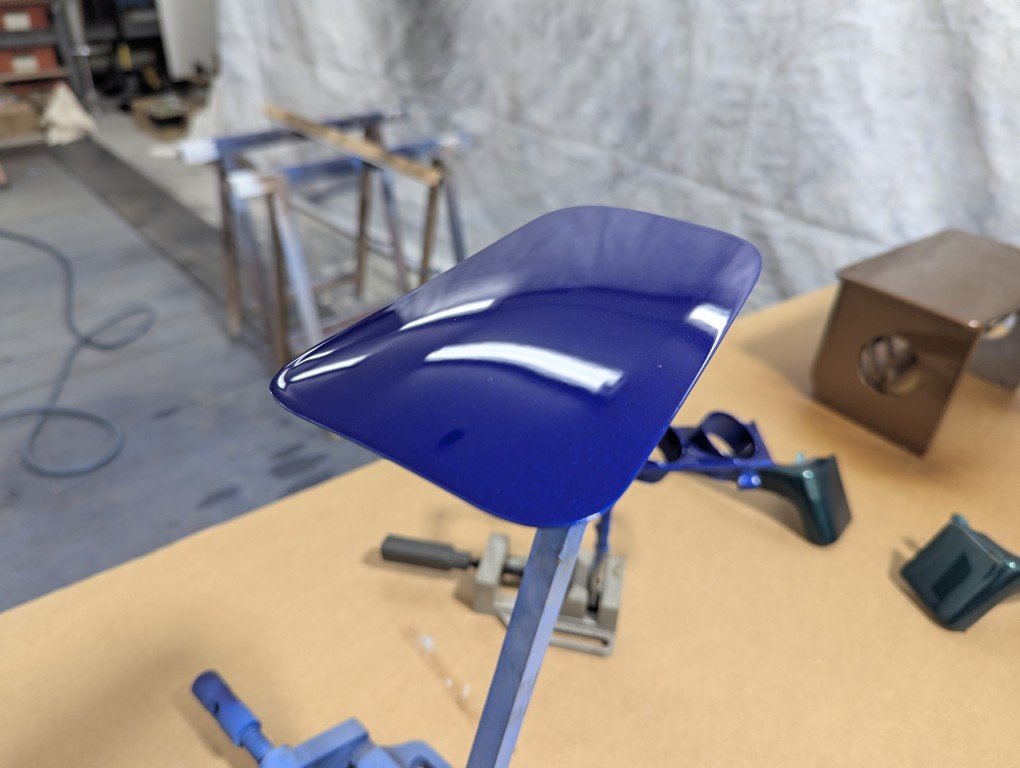

Das Tankklappenimitat lackiert und verbaut...naja, schöner geht ja immer :|
PXL_20260804_185206892 (Mittel).jpg
PXL_20260804_185206892 (Mittel).jpg (163.19 KiB) 5394 mal betrachtet
PXL_20260803_160803794 (Mittel).jpg
PXL_20260803_160803794 (Mittel).jpg (85.5 KiB) 5394 mal betrachtet

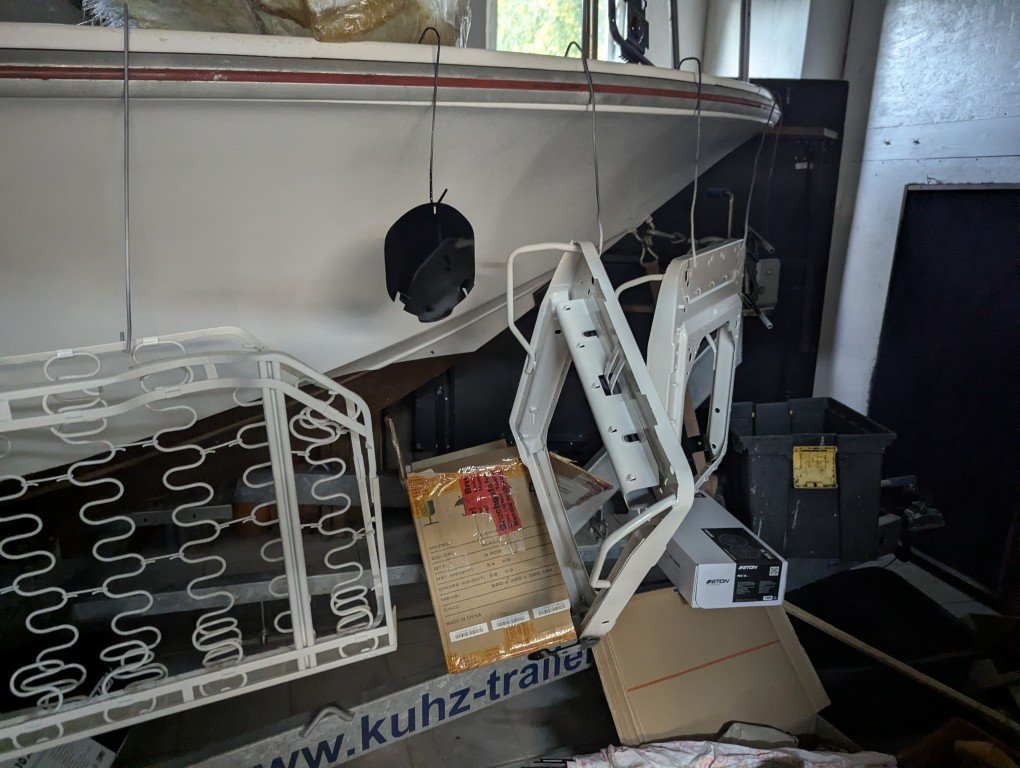

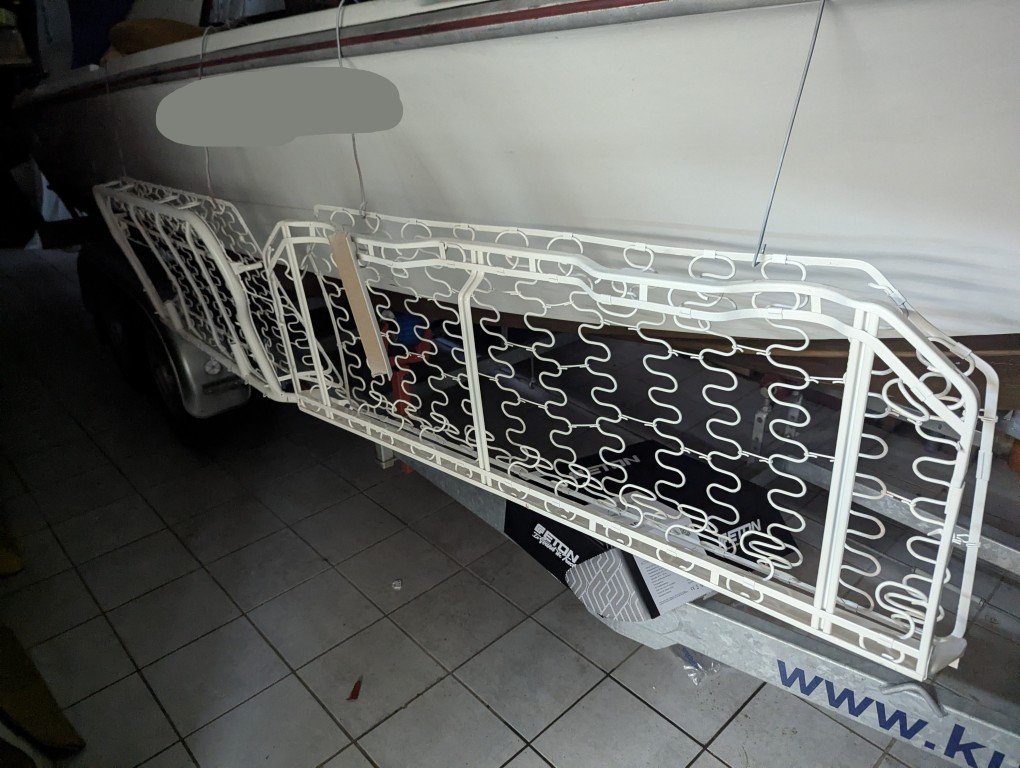

Und dann noch ein aufwändiger Programmpunkt - die Sitzgestelle sandstrahlen und lackieren, wobei letzteres sogar noch aufwändiger ist als gedacht! Aber das ist nun auch abgehakt und der Sattler kann ans Werk gehen:
PXL_20260802_180038380 (Mittel).jpg
PXL_20260802_180038380 (Mittel).jpg (152.93 KiB) 5394 mal betrachtet
PXL_20260802_180034941 (Mittel).jpg
PXL_20260802_180034941 (Mittel).jpg (143.78 KiB) 5394 mal betrachtet
Die Farbtonauswahl war übrigens Ergebnis der Strategie des konsequenten Aufbrauchens noch vorhandener Lackreserven, erzeugt aber am Ende besonders im Vergleich zum verrostet-vermockten Originalzustand ein nochmals "reineres" Gefühl als zB klassisches schwarz matt :lol:

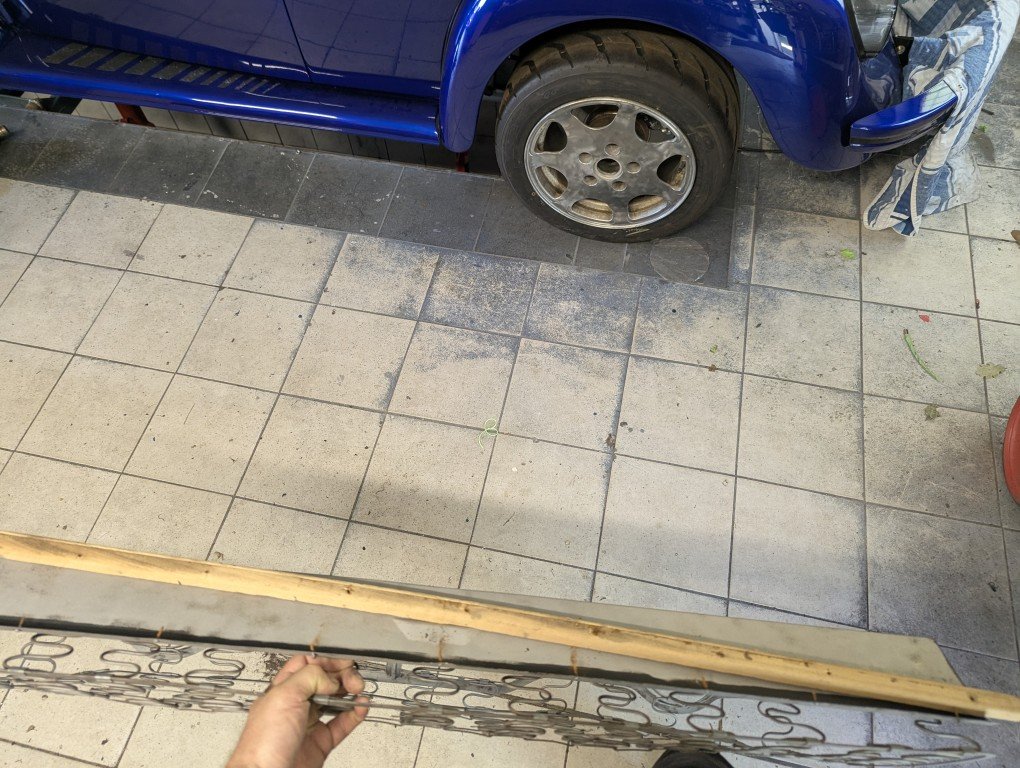

Unter dem Sitzgestellt ist ja ab Werk eine Holzleiste - hab mich gefragt, ob die wohl eine Teilenummer hat :lol:
PXL_20260712_134216523 (Mittel).jpg
PXL_20260712_134216523 (Mittel).jpg (208.14 KiB) 5394 mal betrachtet
Aktuell ziehen wir noch die restlichen und zusätzlichen Kabel und verlegen Teppich. Letzteren habe ich bei Fa. Arnold gekauft und bin sehr angetan von der Qualität. Dazu gibts aber Fotos und auch noch Fragen im nächsten Beitrag.

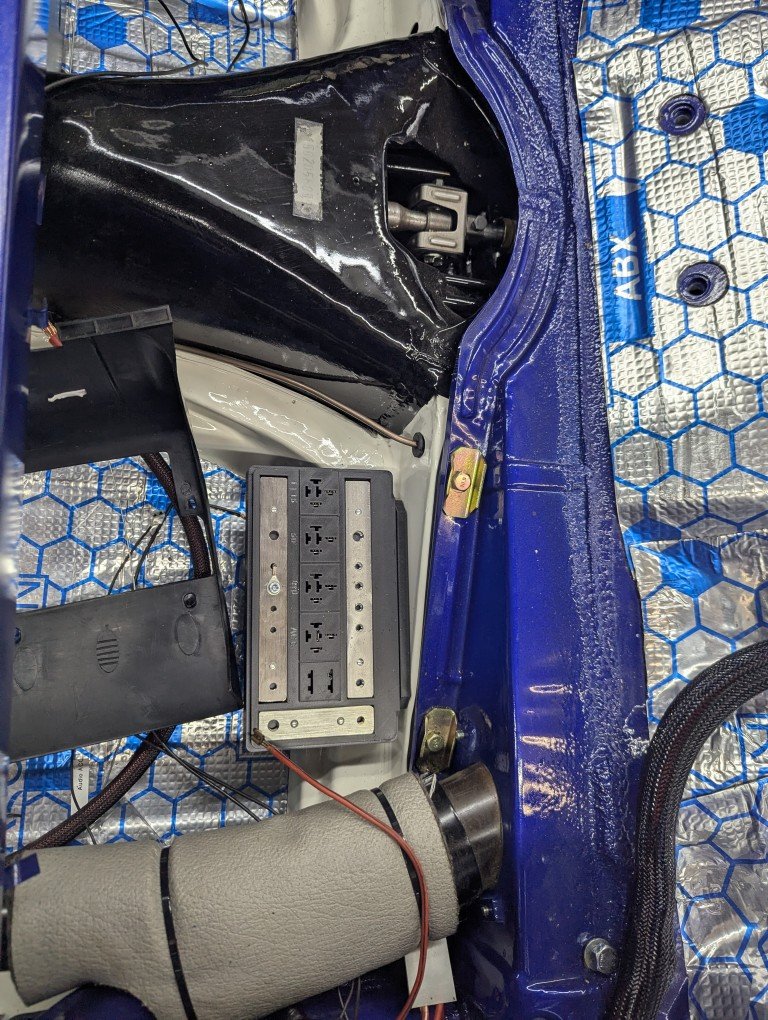

Ich bilde mir ein, das es schlau ist, Klemme 15 und v.A. Klemme 50 mit Relais von ZAS zu entkoppeln. Irgendwie sind die fliegenden Relais, zusammen mit jenem für die Heckscheibenheizung, nicht so der Knaller unter der Rückbank, sodass es da ein Druckteil mit den Standard-Relaissockeln, Sicherungen und auch gleich Verteilern für 30 und 31 gibt. Das Ganze wird auf einen Halter gesteckt und ist daher zu Montagezwecken gut erreichbar...

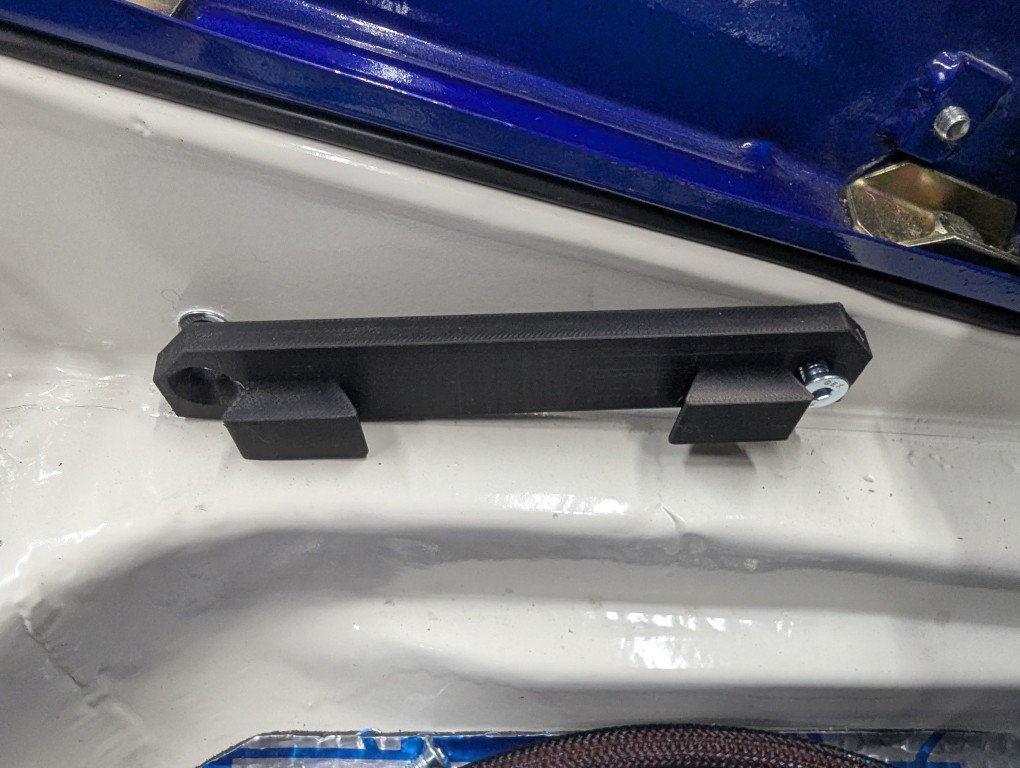

PXL_20260801_102532934 (Mittel).jpg
PXL_20260801_102532934 (Mittel).jpg (124.82 KiB) 5394 mal betrachtet
PXL_20260802_180052793 (Mittel).jpg
PXL_20260802_180052793 (Mittel).jpg (263.48 KiB) 5394 mal betrachtet
Gruß
Dirk
diggi
Beiträge: 212
Registriert: So 1. Mär 2020, 20:00
Käfer: 1303 Cabrio 1978
Fahrzeug: Passat B6 Variant TDI (BMR)
Fahrzeug: T4 Multivan (AHY)
Fahrzeug: HD Hertiage Softail EVO (1993)

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von diggi »

Dann habe ich noch eine konkrete Frage: die modernen Autos haben ja über den ZAS diese ACC-Stellung, also Zündschlüssel einmal auf "Zündung EIN" drehen, zurück drehen aber nicht rausziehen. Ist euch bekannt, ob es derartige ZAS auch für den Käfer gibt?

Hintergrund: wir haben statt eines Radios einfach einen BT-Receiver verbaut, in der Leitung zur Endstufe sitzt dann nur ein klassisches Poti für die Lautstärke, welches perfekt in die Bohrung des Zigarettenanzünders passt. Jetzt fehlt natürlich die Möglichkeit, Musik auch bei ausgeschalteter Zündung zu hören. Ich würde wohl ein Zeitglied für ein einstellbares timeout einsetzen, aber wüsste vorher gern, ob es wirklich keine ACC-Lösung gibt...
Gruß
Dirk
diggi
Beiträge: 212
Registriert: So 1. Mär 2020, 20:00
Käfer: 1303 Cabrio 1978
Fahrzeug: Passat B6 Variant TDI (BMR)
Fahrzeug: T4 Multivan (AHY)
Fahrzeug: HD Hertiage Softail EVO (1993)

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von diggi »

Und zack - weitere Fragen:

1. Wir haben in gutem Glauben, dass das so funktioniert, auf Mexicodichtungen für die Hauben umgerüstet. Dazu haben wir die - einzig verfügbare - Windlaufdichtung bestellt: Dichtung (die originale Lösung vom 1303 ist ja ein Stück, das einmal um den Kofferraum herum läuft). In der Beschreibung steht nur "Käfer" :roll: . Nun ist die aber für den 1303 zu lang! Wie lässt sich das lösen? Da die ja ohnehin geklebt wird, einfach in der Mitte den Überschuss ausschneiden? Weiterhin ist unklar, wie der Bereich aussehen muss, an dem die Aufsteckdichtung an der Haube endet und auf die an der Karosserie verklebte Sichtung trifft. Wäre schön, wenn wir da an Erfahrungen partizipieren könnten :obscene-drinkingcheers:

2. Beim Teppichsatz war ein sehr großes Stück Polster- bzw. Dämmfilz dabei. Mangels Anleitung daher zuerst hier die Frage, wie da der korrekte Aufbau ist. Wir haben ja an den einschlägigen Stellen bereits Alubutyl verklebt. Folgt darauf ganzflächig Filz? Die Menge wäre wohl ausreichend. Und wird der dann verklebt? Wenn ja, womit? Fragen über Fragen :lol:

:text-thankyouyellow:
Gruß
Dirk
Benutzeravatar
steviep
Beiträge: 146
Registriert: Mi 27. Jan 2021, 23:42

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von steviep »

Hallo Diggi,
ich kann Dir nur meine Erfahrung mit dem Dämmfilz mitteilen: Ein echter Sche...
Im Glauben daran dass die Bitumenmatten beim Käfer ja auch eher spärlich waren, habe ich mir einen originalen Satz Bitumenmatten eingebaut und der Filz würde es dann schon richten.
Da ich auch gerne in den Urlaub mit dem Auto fahre sind auchmal 600 km am Stück möglich. Nach 250km ging mir das Gedröhne auf den Zeiger und nach 300km wollte ich nurnoch raus aus der Kiste. Die Lösung war umstellen auf komplett Alubutyl Teppich drüber und gut.
Grüße aus Tölz
Benutzeravatar
steviep
Beiträge: 146
Registriert: Mi 27. Jan 2021, 23:42

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von steviep »

Ich habe aber auch eine Frage: Wo hast Du die neuen Dammteile von der Warmluftführung unter der Rücksitzbank her? Meine sind vergammelt und ich habe aktuell keine Idee
Benutzeravatar
geo-georg
Beiträge: 246
Registriert: Mo 11. Feb 2019, 22:48
Käfer: 1600i Open Air
Käfer: 1303 Cabrio
Fahrzeug: Jubiläumskäfer
Fahrzeug: Passat Variant B8
Wohnort: 73105 Dürnau

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von geo-georg »

Hallo Dirk
Besorge Dir den passenden 1303 Gummi. Gerade an den Rundungen ist doch ein erheblicher Unterschied zum KV. Beim 1303 wird der Gummi in der Rundung mit drei kleinen Stiften gehalten.
Übrigens habe ich den Blechfalz auch oben an der Windschutzscheibe entfernt und den Gummi mit einem Kleber vom Sattler geklebt. Das hat bisher 15 Jahre gehalten. Demnächst muss ich es wohl mal wiederholen.
Den Gummi habe ich nach den Rundungen abgeschnitten. Das überlappt dann mit dem oben angebrachten Mex Gummi.
Gruß
Georg
Dateianhänge
Ein Leben ohne Käfer ist möglich, aber sinnlos.
Benutzeravatar
Pini1303
Beiträge: 2050
Registriert: Fr 1. Jun 2012, 13:26
Käfer: 1303 S Cabrio
Käfer: 1303 S
Fahrzeug: Audi A3 2,0T
Fahrzeug: Golf 6 1,4TSI
Wohnort: Süden

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von Pini1303 »

Sehr sehr schönes Projekt, tolle Arbeit machst Du da...

Fragen zu den C2-Rädern, sind das 6 und 7x16?
Welche Reifengrößen hast Du da drauf?
Wieviel Distanzscheibendicke?
Serienkotflügel oder breiter?

Danke

Gruß
Ralf
Wir, die Jungs mit dem Typ4...
...und übrigends, der Zweck eines Cabrios ist es offen zu fahren wenns nicht regnet...
diggi
Beiträge: 212
Registriert: So 1. Mär 2020, 20:00
Käfer: 1303 Cabrio 1978
Fahrzeug: Passat B6 Variant TDI (BMR)
Fahrzeug: T4 Multivan (AHY)
Fahrzeug: HD Hertiage Softail EVO (1993)

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von diggi »

Moin Stevie,
steviep hat geschrieben: ↑Fr 2. Okt 2026, 21:53 Hallo Diggi,
ich kann Dir nur meine Erfahrung mit dem Dämmfilz mitteilen: Ein echter Sche...
...
Die Lösung war umstellen auf komplett Alubutyl Teppich drüber und gut.
Grüße aus Tölz
okay, danke. Alubutyl ist ja schon verlegt und wir haben das jetzt so gelöst, dass wir den Filz unter die Fußmatten geklebt haben. Das liegt schön satt drin. Im hinteren bereich werden wir das dann nochmal kritisch hinterfragen, testen und wenn sich der Filz nicht sinnvoll und haltbar verbauen lässt, werden wir wohl auch darauf verzichten.
steviep hat geschrieben: ↑Fr 2. Okt 2026, 21:56 Ich habe aber auch eine Frage: Wo hast Du die neuen Dammteile von der Warmluftführung unter der Rücksitzbank her? Meine sind vergammelt und ich habe aktuell keine Idee
Das sind tatsächlich die Originalteile. Die haben wir abgezogen, wirklich gründlich gereinigt und dann wieder neu vertackert und mit Kabelstrapsen wie im Original eingefasst. Die sind wieder sehr ansehnlich geworden, waren allerdings auch soweit unbeschädigt. 2 oder 3 Seiten vorher im Thread gibts Bilder dazu ;-).
Die Teile sind meines Erachtens so simpel gefertigt, dass man die eigentlich nachbauen können müsste. Ich kann im Lager mal nachsehen, ob noch ein Paar eingelagert ist...soll ich?
Gruß
Dirk
diggi
Beiträge: 212
Registriert: So 1. Mär 2020, 20:00
Käfer: 1303 Cabrio 1978
Fahrzeug: Passat B6 Variant TDI (BMR)
Fahrzeug: T4 Multivan (AHY)
Fahrzeug: HD Hertiage Softail EVO (1993)

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von diggi »

Moin Georg,
geo-georg hat geschrieben: ↑Fr 2. Okt 2026, 23:13 Hallo Dirk
Besorge Dir den passenden 1303 Gummi. Gerade an den Rundungen ist doch ein erheblicher Unterschied zum KV. Beim 1303 wird der Gummi in der Rundung mit drei kleinen Stiften gehalten.
okay, danke für den Tip! Nun ist es zwar zu spät, weil wir die normale Dichtung gekürzt eingeklebt haben, aber ich packe mal eine 1303 Dichtung auf den Merkzettel. Eigentlich passt die seht gut und die Haube liegt satt ab. Ich kann mir aber vorstellen, dass die sich im Radius trotz perfekter Klebevorbereitung löst - VW hat ja sicher nicht umsonst die Clips eingeführt.
Dateianhänge
PXL_20261005_182231223 (Mittel).jpg
PXL_20261005_182231223 (Mittel).jpg (148.18 KiB) 2008 mal betrachtet
Gruß
Dirk
diggi
Beiträge: 212
Registriert: So 1. Mär 2020, 20:00
Käfer: 1303 Cabrio 1978
Fahrzeug: Passat B6 Variant TDI (BMR)
Fahrzeug: T4 Multivan (AHY)
Fahrzeug: HD Hertiage Softail EVO (1993)

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von diggi »

Moin Ralf,
Pini1303 hat geschrieben: ↑Sa 3. Okt 2026, 07:49 Sehr sehr schönes Projekt, tolle Arbeit machst Du da...

Fragen zu den C2-Rädern, sind das 6 und 7x16?
Welche Reifengrößen hast Du da drauf?
Wieviel Distanzscheibendicke?
Serienkotflügel oder breiter?
Danke für die Blumen!

Die CS-Felgen haben 7 und 9x16". Damit die abgedeckt sind, habe wir die Kotflügel je 4cm in Blech verbreitert. Die große ET wird dann durch Distanzscheiben ausgeglichen. Deren Dicke ermitteln wir gerade final mit Hilfe von Drehteilen. Dazu mache ich noch Fotos. Als Reifen sind die Dimensionen montiert, die auch von Porsche zugelassen bzw. vorgesehen waren (habe ich leider gerade nicht griffbereit). Ich hoffe, dass das die Eintragung erleichtert. Blöd ist, dass die Reifen wegen der exotischen Dimensionen nur sehr spärlich markverfügbar sind.

Weiter vorn Im thread gibts dazu auch weitere Detailinfos.
Gruß
Dirk
Benutzeravatar
steviep
Beiträge: 146
Registriert: Mi 27. Jan 2021, 23:42

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von steviep »

Das sind tatsächlich die Originalteile. Die haben wir abgezogen, wirklich gründlich gereinigt und dann wieder neu vertackert und mit Kabelstrapsen wie im Original eingefasst. Die sind wieder sehr ansehnlich geworden, waren allerdings auch soweit unbeschädigt. 2 oder 3 Seiten vorher im Thread gibts Bilder dazu ;-).
Die Teile sind meines Erachtens so simpel gefertigt, dass man die eigentlich nachbauen können müsste. Ich kann im Lager mal nachsehen, ob noch ein Paar eingelagert ist...soll ich?
[/quote]

Hi Diggi,

also meine sind echt durch. Ich hab jetzt mal ein Feuerzeug drangehalten und tatsächlich die Teile brennen nicht. Ein Nachbau wenn sich vermeinden läßt würde ich sehr begrüßen.

Grüße aus Bad Tölz :music-rockout:
Benutzeravatar
Pini1303
Beiträge: 2050
Registriert: Fr 1. Jun 2012, 13:26
Käfer: 1303 S Cabrio
Käfer: 1303 S
Fahrzeug: Audi A3 2,0T
Fahrzeug: Golf 6 1,4TSI
Wohnort: Süden

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von Pini1303 »

Danke Dirk, hatte gehofft es wären 6 und 7 unter Originalkotflügeln, dass ich einen Anhaltspunkt habe, schade.

Weitermachen...

Gruß
Ralf
Wir, die Jungs mit dem Typ4...
...und übrigends, der Zweck eines Cabrios ist es offen zu fahren wenns nicht regnet...
diggi
Beiträge: 212
Registriert: So 1. Mär 2020, 20:00
Käfer: 1303 Cabrio 1978
Fahrzeug: Passat B6 Variant TDI (BMR)
Fahrzeug: T4 Multivan (AHY)
Fahrzeug: HD Hertiage Softail EVO (1993)

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von diggi »

Moin,
Pini1303 hat geschrieben: ↑Fr 9. Okt 2026, 17:29 Danke Dirk, hatte gehofft es wären 6 und 7 unter Originalkotflügeln, dass ich einen Anhaltspunkt habe, schade.
sorry Mann! :oops:

Ich hatte auf meinem ersten Käfer Hackmesser in 6 und 7 unter den Serienkotflügeln, allerdings an der 3-Punktfederbein-VA und mit 10mm Distanzscheiben. Kannst die Daten ja mal vergleichen!?
Gruß
Dirk
Benutzeravatar
Pini1303
Beiträge: 2050
Registriert: Fr 1. Jun 2012, 13:26
Käfer: 1303 S Cabrio
Käfer: 1303 S
Fahrzeug: Audi A3 2,0T
Fahrzeug: Golf 6 1,4TSI
Wohnort: Süden

Re: Gut angefaultes 1303 Cabrio - Rettung!?

Beitrag von Pini1303 »

Gut, vorne bringe ich die 6 Zoll mit passenden Distanzen schon unter, denke an 195/55R16, nur hinten schwanke ich ob 6Zoll oder 7 Zoll, ebenfalls mit passenden Distanzen. Vorteil bei rundrum 6 Zoll wäre dass ich vorne und hinten die 195er fahren könnte und auch mal durchtauschen etc.

Schau mer mal...
Danke Dir
Gruß
Ralf
