Verkabelung Blinkerschalter

[300er]

Hallo,

bin neu hier und habe gleich eine Frage.
Bei meinem 1500er von 1968 war auf Grund eines Unfalles die Lenksäule ausgebaut. Der Vorgänger hat wohl aus Versehen (oder Dummheit) fast alle Kabel abgerissen. Es ist nicht mehr zu erkennen, welches wohin gehört. Habe mir nun einen neuen Blinkerschalter geholt, in der Hoffnung, dass der die gleichen Kabelfarben hat. Pustekuchen! Habe mich schon blödgegoogelt und nichts Hilfreiches gefunden, auch alle Schaltpläne helfen nicht weiter, da die Kabel direkt am Schalter ab sind.
Vielleicht kan mir einer von Euch weiterhelfen, oder zumindest die Logik des Schalters erklären, damit ich einen Anhalt habe.

Danke
Volker

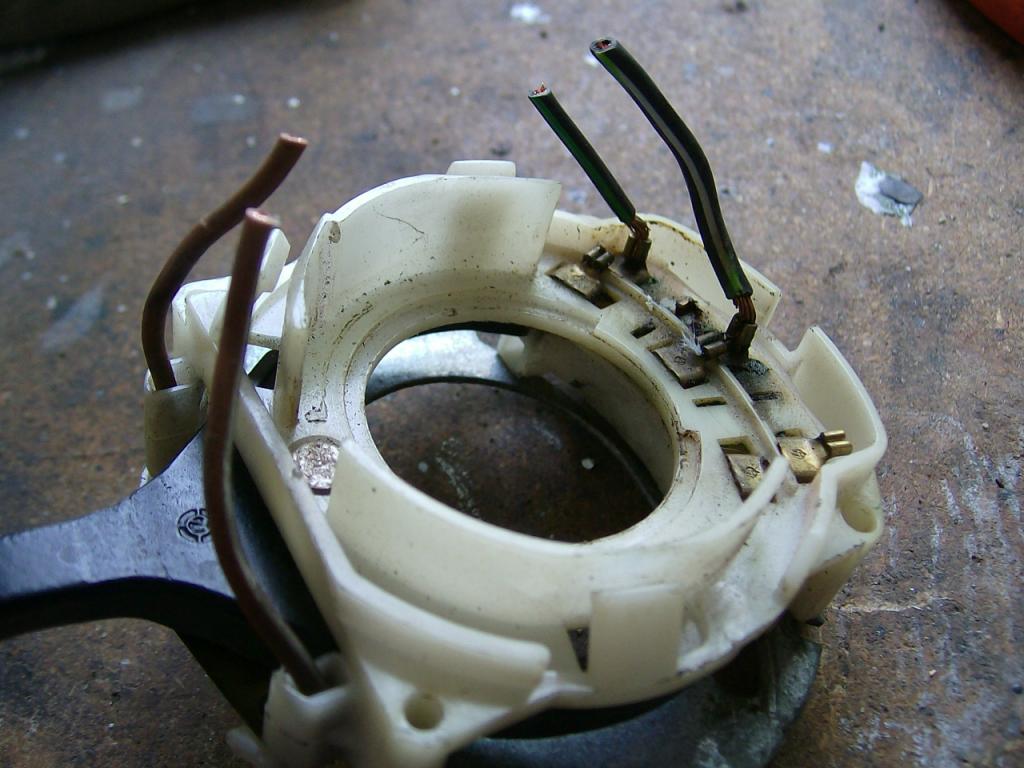

Käfer 005.jpg (95.09 KiB) 3862 mal betrachtet

[schickard]

Hi,
sieht so aus:

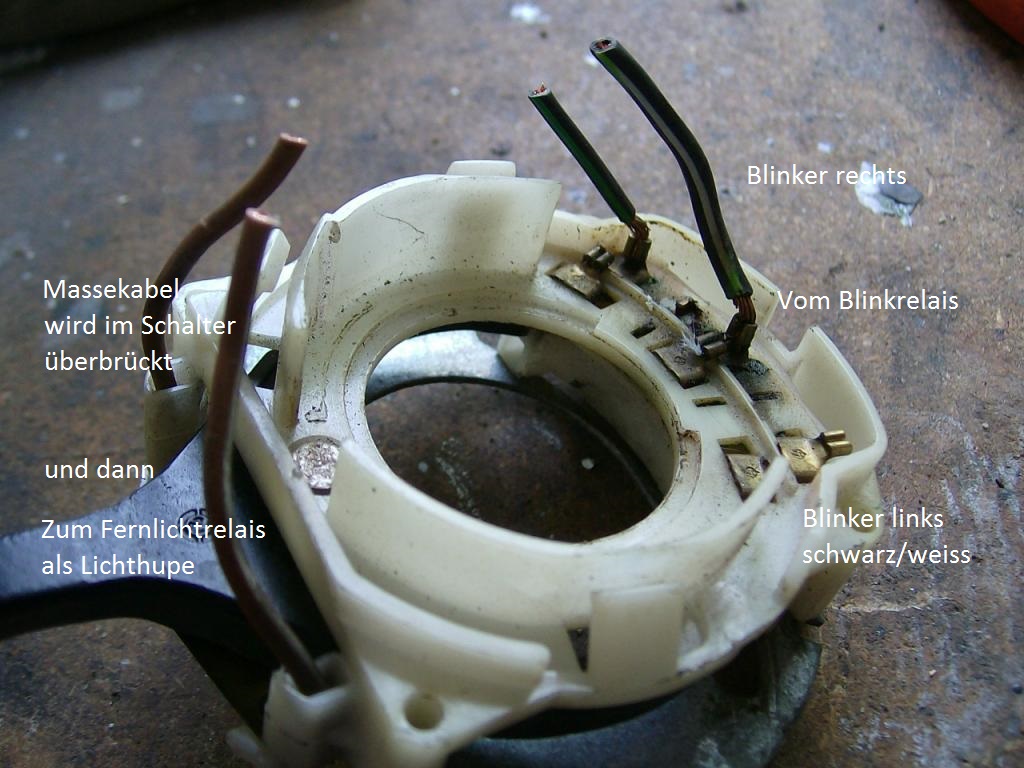

Käfer blinkhebel.jpg (194.92 KiB) 3856 mal betrachtet

Siehe auch: http://bugfans.de/forum/elektrik/kabelb ... n-t15.html


Grüße
Christian

[Fuss-im-Ohr]

Hallo Volker,

der Schaltplan hilft auch hier, man muss sich aber schon die Mühe machen und sich mit dem Schaltplan auseinander setzen. Man erkennt deutlich die Drähte an deinem Bild, die sind zum großen Teil 2-farbig. Das findet man genau so auch in den Schaltplänen. Die Farben sollten aber alle das gleiche bedeuten. Einen Schaltpan für dein Baujahr gibt es hier: http://www.vintagebus.com/wiring/
Solltest du einen Schalter von einem anderen Baujahr haben kann muss er nicht passen weil etliche verschidene Versionen in den Käfer eingebaut wurden.
Zum erklären des Systems, an dem Schalter wird der Blinker für links/rechts geschaltet und das Fernlicht/Abblendlicht

Gruss Jürgen

[schickard]

ah, stimmt. Die Lichthupe schaltet auch zwischen Abblend- und Fernlicht

[300er]

Hallo Jungs,

vielen Dank für die schnellen Antworten! Das bringt mich ein ganzes Stück weiter!
Problem sind halt die nicht vorhandenen Kabel, die anderen kann ich ja ohne weiteres nachverfolgen.

Danke
Volker
