Einspritzdüsen Adapter

[Darkmo]

Käferschrauber suchen und brauchen immer wieder Individuelle Lösungen.

Ich kann Euch nun Einschweiß Adapter und obere Düsenadapter anbieten.

http://kaefer.motor-sport-service.de/ht ... ile_2.html
http://kaefer.motor-sport-service.de/ht ... ile_1.html
http://kaefer.motor-sport-service.de/ht ... ile_0.html


Die Injektoraufnahme zum Einschweißen gibt es in Alu oder VA

Die Länge ist mit 45 mm großzügig berechnet um auch bei sehr schräger Anordnung in einem Bogen genügend Material zu haben.
Je nach Düsenspritzwinkel muss die Freigängigkeit der Strahls kontrolliert werden.
Man sollte jedoch den Adapter so kurz wie möglich halten

Er passt zu den gängigen 14mm düsen , Bosch .siemens /dekka, Weber/ Marelli usw
Das verwendetet Material lässt sich gut schweißen und Eloxieren

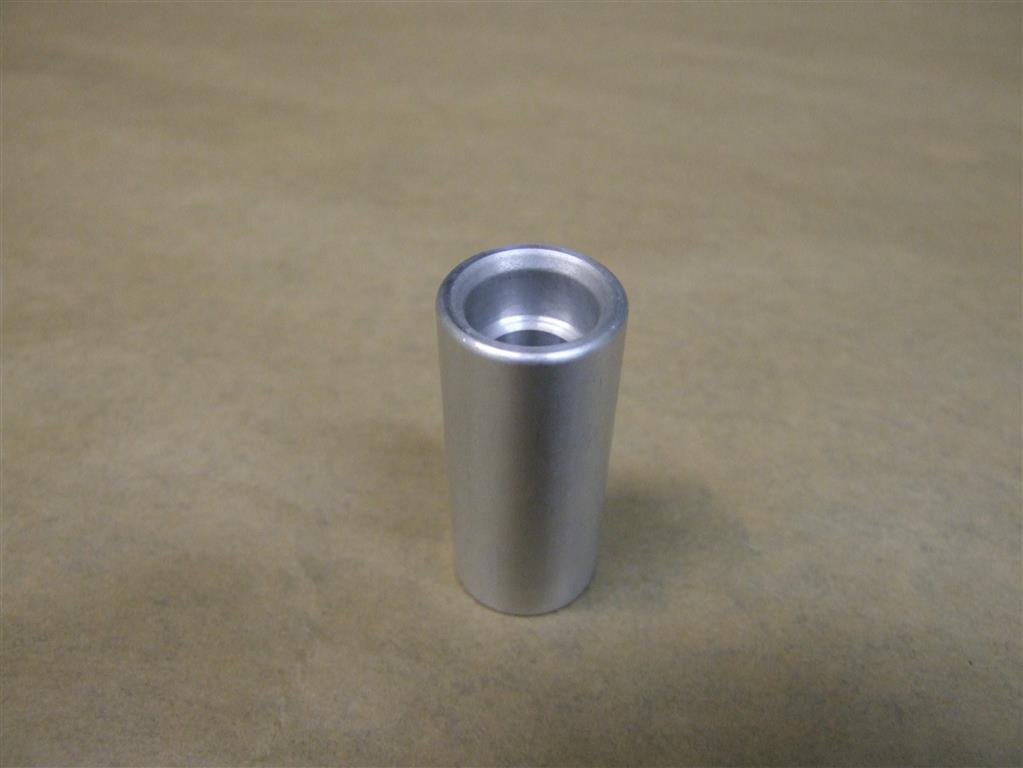

DSCF1129 (Medium).JPG (55.54 KiB) 3083 mal betrachtet

Hier sind ein paar Anwendungsbeispiele

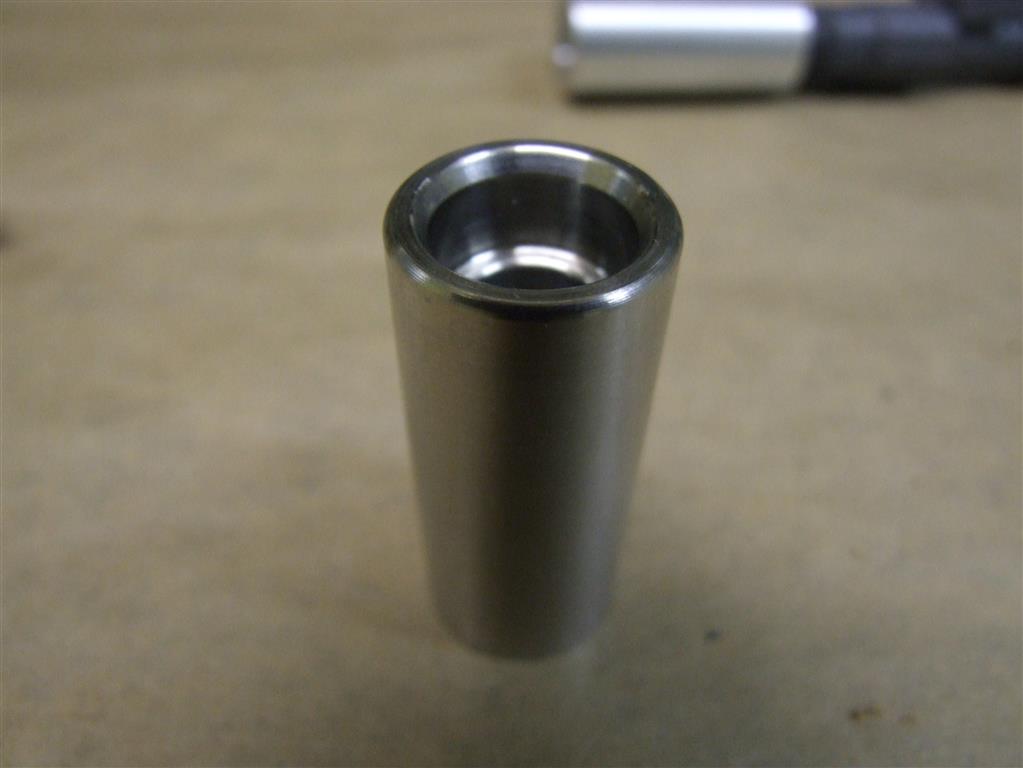

DSCF1149 (Medium).JPG (50.52 KiB) 3083 mal betrachtet

Hier der Obere Adapter

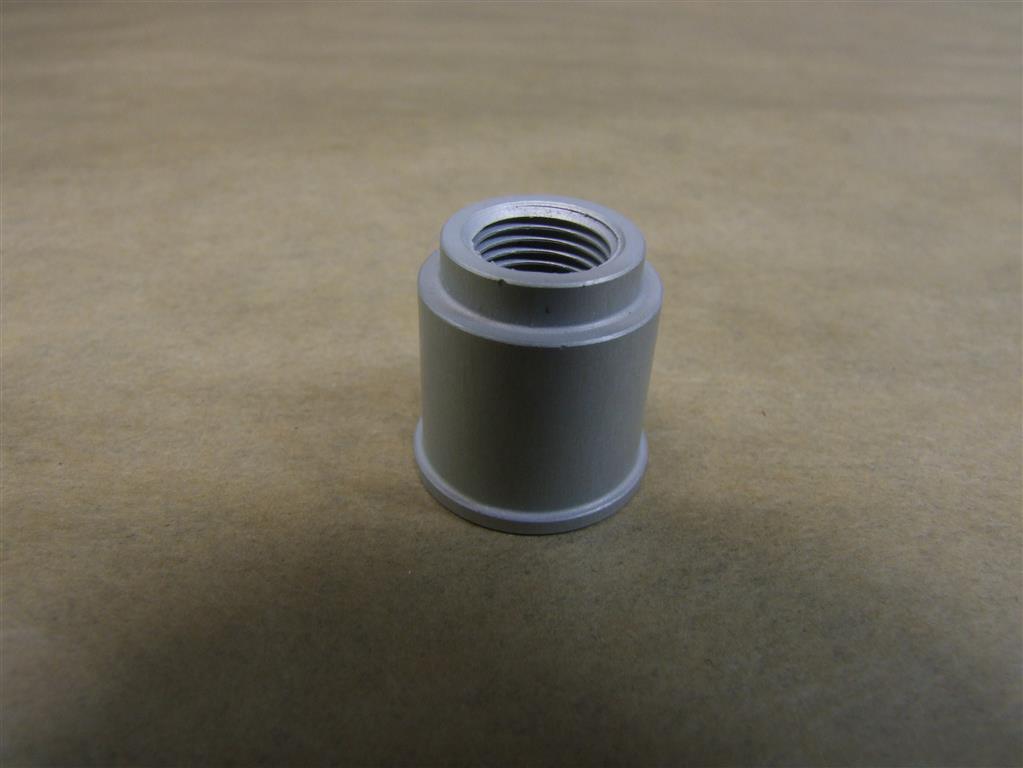

DSCF1145 (Medium).JPG (59.09 KiB) 3083 mal betrachtet

Fuelrail -Adapter G 1/8 Alu
Dieser Adapter ist ein Bauteil zur Herstellung eigener Fuelrails .
Er passt zu den gängigen 14mm Düsen , Bosch .siemens /dekka, Weber/ Marelli usw

Er kann in Kombination mit GM Halteclips verbaut werden .Für das G 1/8 Gewinde gibt es eine Vielzahl an Kombinations-Möglichkeiten .
Idealerweise werden die Adapter mit PU12 Benzinleitungen kombiniert.

Oben befindet sich ein 3mm Absatz mit eine Durchmesser von 13mm .Er dient als Halter bei Alu Blechkonstuktionen damit die Düsen in Position gehalten werden.



Hier sind ein paar Anwendungsbeispiele

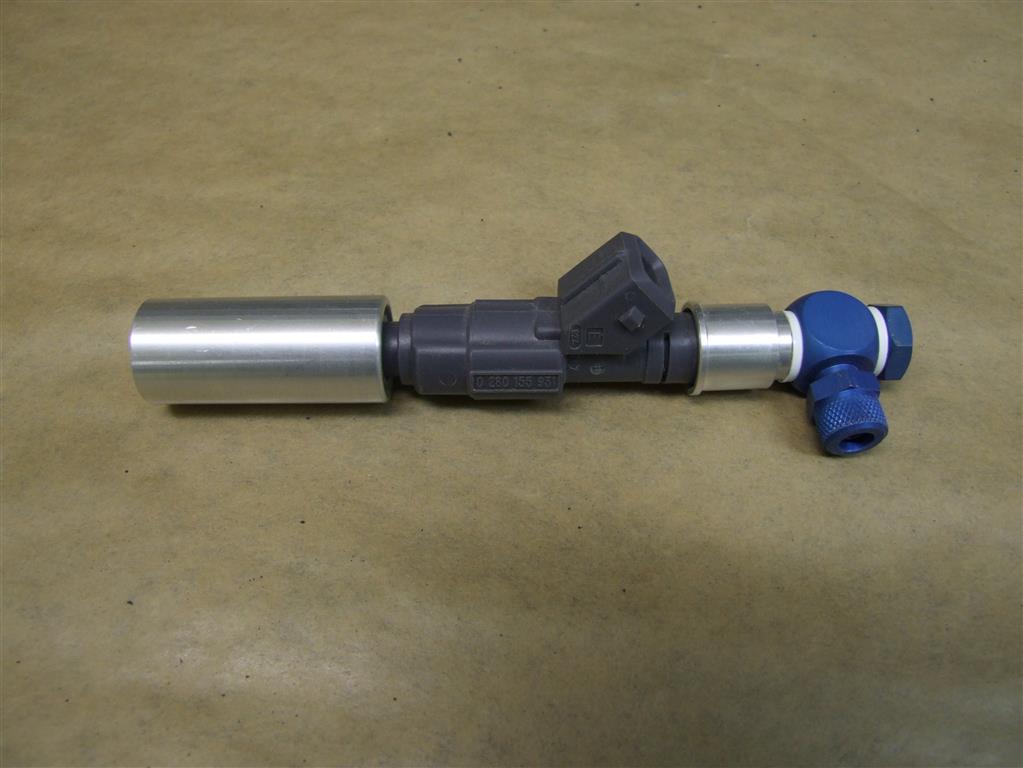

DSCF1140 (Medium).JPG (74.57 KiB) 3083 mal betrachtet

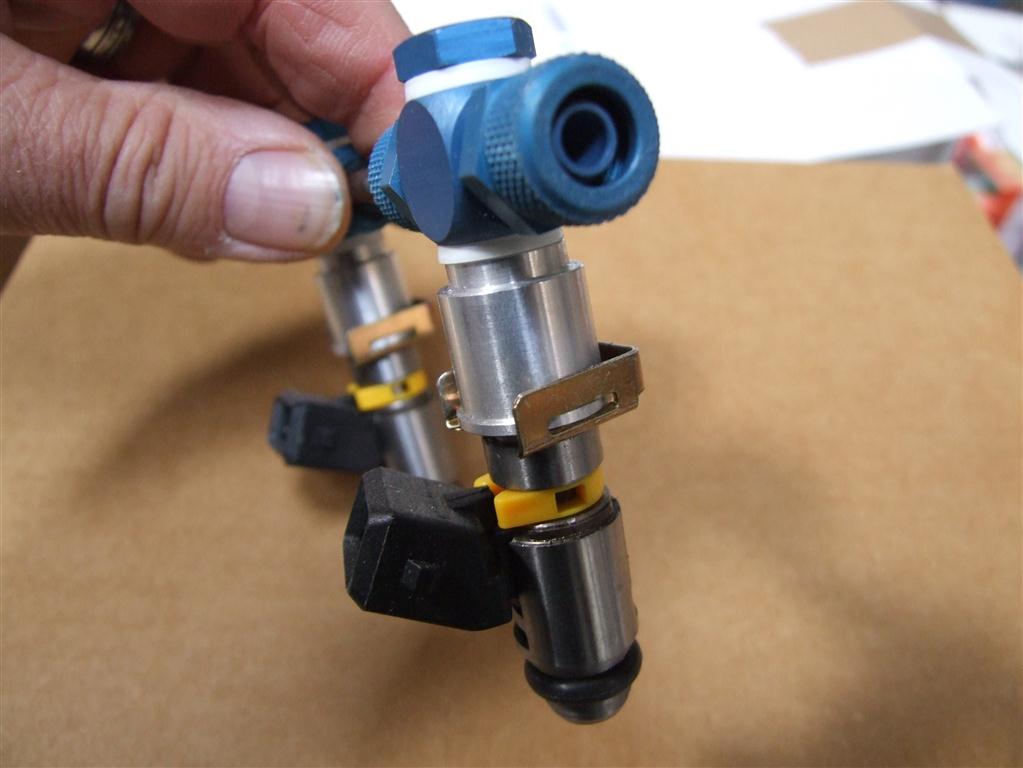

DSCF0273 (Medium).JPG (68.25 KiB) 3083 mal betrachtet

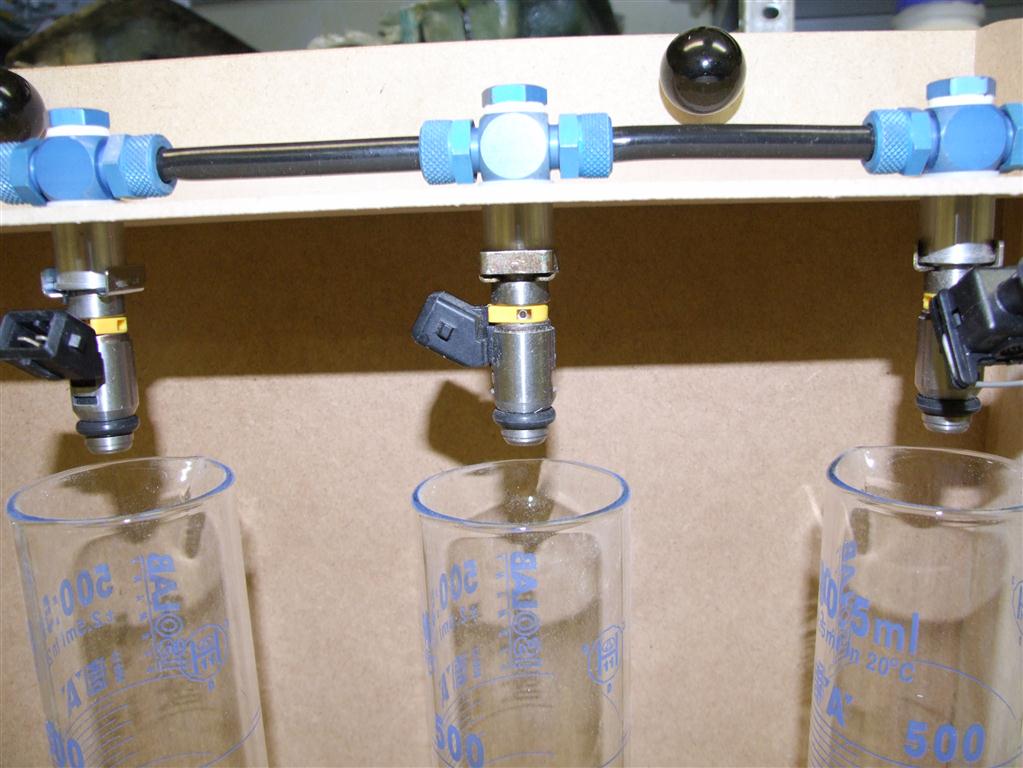

DSCF0322 (Medium).JPG (99.72 KiB) 3083 mal betrachtet

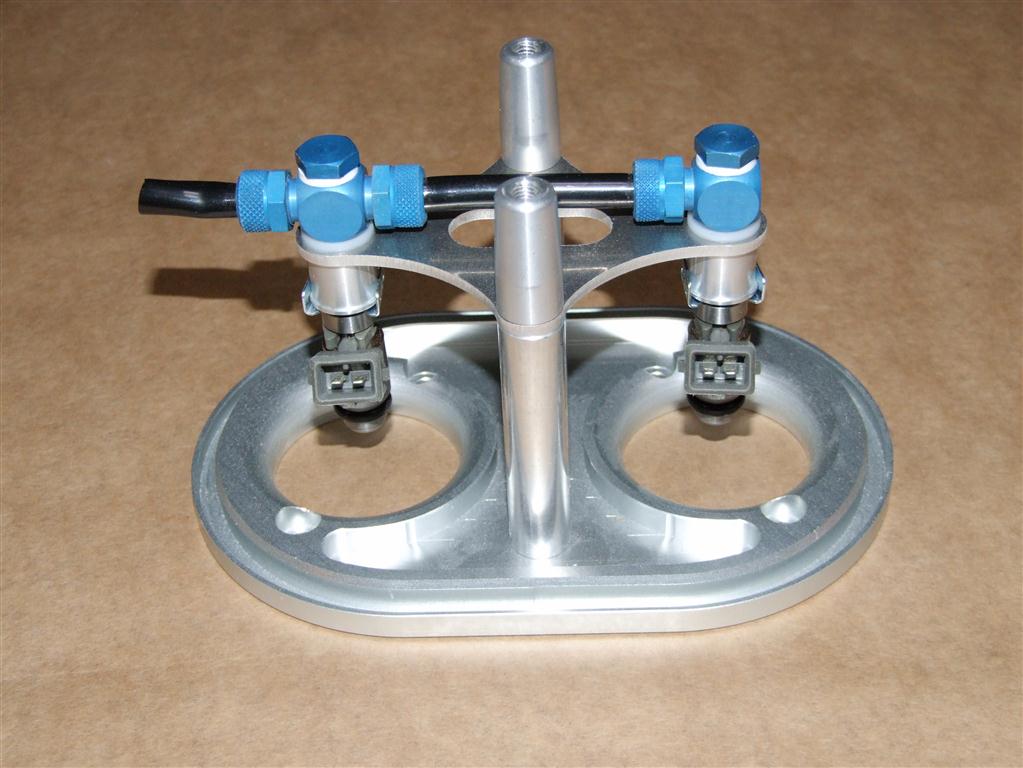

DSCF0406 (Medium).JPG (95.63 KiB) 3083 mal betrachtet
