Limaregler D-

[Kersten]

Moin,

habe eine Frage zu den Anschluessen an meinem Limaregler. Und zwar taucht an ihm ein Pin auf der in meinem Schaltplan nicht vorhanden ist... Was hat es auf sich mit "D-" ?

Hier mal ein Foto:



...hier wäre der Plan: http://carpartslib.info/wp-content/uplo ... agrams.jpg

[kovi]

Ich meine das ist Masse an Karosserie

[Kersten]

hmhm... würde irgendwie sinn machen.
kann das vielleicht noch jemand bestätigen?

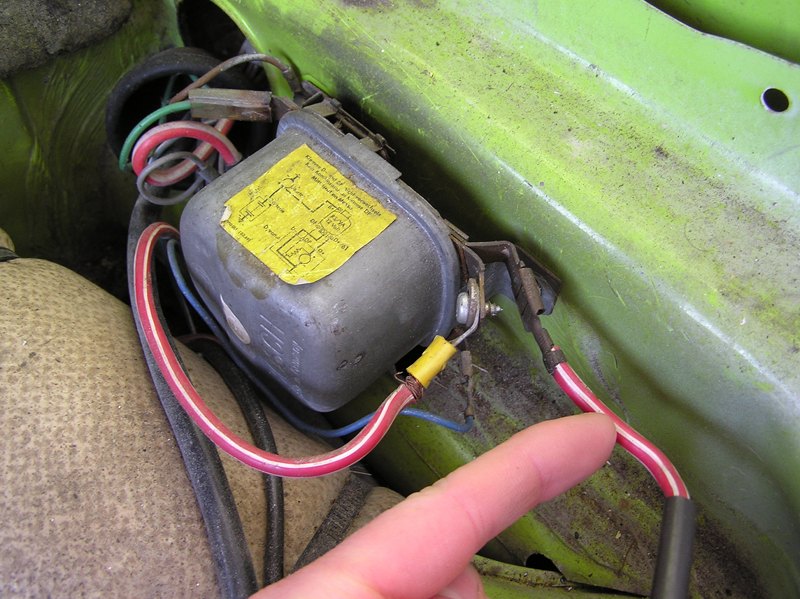

[frakHH]


so siehts bei mir aus. sicher das du den richtigen schaltplan zum baujahr hast, bzw den richtigen regler?

laut meinem schaltplan, geht der grüne direkt zum generator

[>lowbeetle<]

d- ist Masse!!! Auch ab und an am Lima Gehäuse. Findest aber bestimmt was im Netz. Such nach Gleichstrom Lima mit aussenliegendem Regler da wirst du fündig. gruss

[Kersten]

Vielen dank!

[>lowbeetle<]

null problemo

[Vari-Frank]


so siehts bei mir aus. sicher das du den richtigen schaltplan zum baujahr hast, bzw den richtigen regler?

laut meinem schaltplan, geht der grüne direkt zum generator

Hallo,
Ist das Bild nur ein Beispiel oder ists von deinem Käfer?
Egal wie, zwei kleine "Fehler" würde ich schnell mal beheben.
Beim grünen Kabel ist der Kabelschuh wohl fertig mit den Nerven, erneuern und die Anschlußfahne fein säubern, blank machen.
Das rot-weiße Kabel mit dem "gelben Kabelschuh" hat wohl einen Schuh für den falschen Querschnitt.
Was auch immer, es müssen alle feinen Litzen im Schuh eingeklemmt sein.
Und original ist das ohnehin ein Flachstecker an der Stelle.
Gruß Frank

[Aircooled Cruiser]

Never touch a running System

[frakHH]

ist ein bild vom vorbesitzer als er ihn zerlegt hat.

komische gelbe kabelschuhe gibbet nit mehr.
