Sicherungskasten 1303

[bluelagune]


Hallo,
ich hoffe mir kann jemand mit den Relais vom Sicherungskasten helfen.

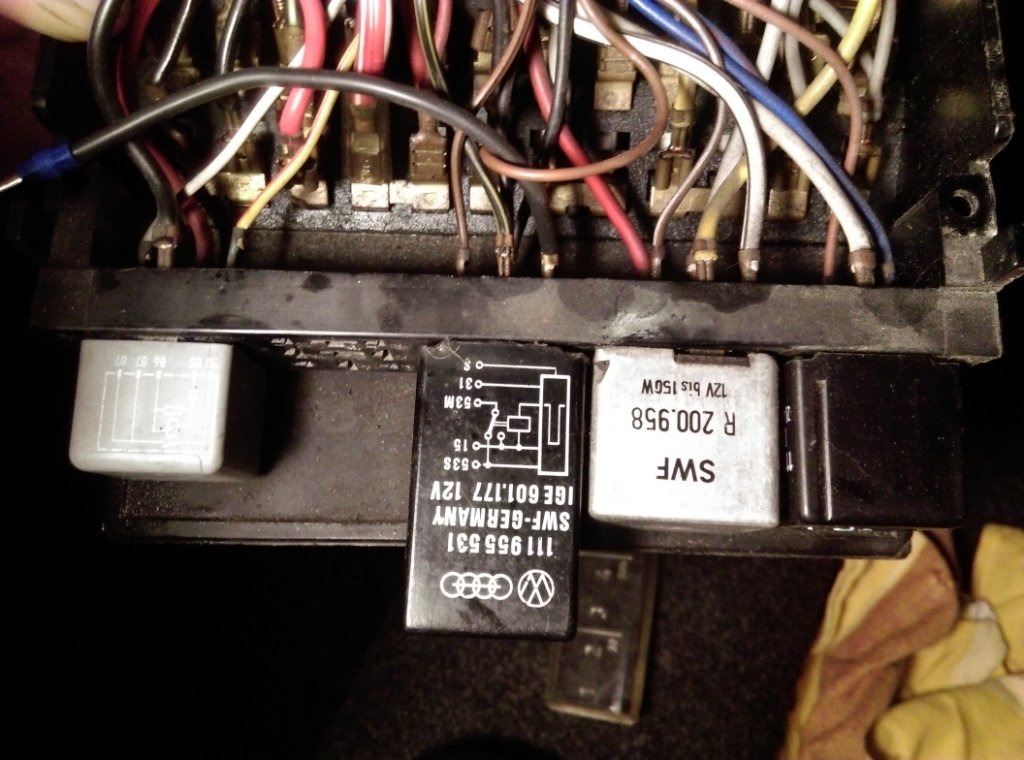

Welche Relais sind das auf den Bildern?
Und wie wird die Abdeckung befestigt. Im Teilekatalog sind das zwei Schrauben oder zwei Clips, ich habe aber vier Löcher.
Danke und LG


[B. Scheuert]

Die Abdeckung wird mit zwei Schrauben befestigt. Dazu sollten sich Blechwinkel an der Karosse befinden. Oben wird die Abdeckung nur untergehakt. Das sollten ebenfalls Blechwinkel sein.
Das rechte Relais könnte von heizbare Heckscheibe sein. Das mittlere ist vom Scheibenwischer und links ist ein normales Arbeitsstromrelais (vermutlich ein Wechsler) für Fernlicht und Lichthupe

[bluelagune]

Guten Morgen und vielen Dank.
Der Sicherungskasten ist mit zwei Schrauben an der Karosserie befestigt. Aber die schwarze Abdeckung darüber ist mir irgendwie noch unklar.
LG

[B. Scheuert]

Die Abdeckung wird auf den Sicherungskasten geschraubt, wenn ich es noch richtig in Erinnerung habe. Da müssten zwei Blechmuttern vorhanden sein. Ich habe zur Zeit kein Auto in Reichweite, daher kann ich auch nicht nachschauen. Wenn Du den Kasten einschraubst und die Abdeckung darüber hältst, sollte es erkennbar sein.

[lothar]

oder hier mal schauen S.110
https://www.volkswagen-classic-parts.co ... .html#/850

[74er_1303]

Das schwarze Relais ist eines der seltenen Scheibenwischerintervallrelais. Wenn Du den Wischerschalter aus der Nullstellung nach unten bewegst, sollte er in den Intervallbetrieb gehen.
Das silberne Relais direkt neben dem Schwarzen dürfte das Blinkrelais sein. Das kann man preiswert ersetzen und bekommt mehr Blinkerhelligkeit.
Das dritte Relais ganz links im zweiten Bild kann ich nicht zuordnen.

P.S.: Das erste Bild ist bei mir komplett schwarz ...

[bluelagune]


Hallo,
Danke, die Seite habe ich bereits angeschaut.
Bis Fgst-Nummer 133... gab es zwei Stopfen, ab Fgst-Nummer 134... waren es die zwei Blechschrauben mit Schnappmutter.
Was mir aber noch unklar ist, ich habe dort vier Löcher und somit auch vier Schrauben. Ist nicht tragisch, interessiert mich einfach.

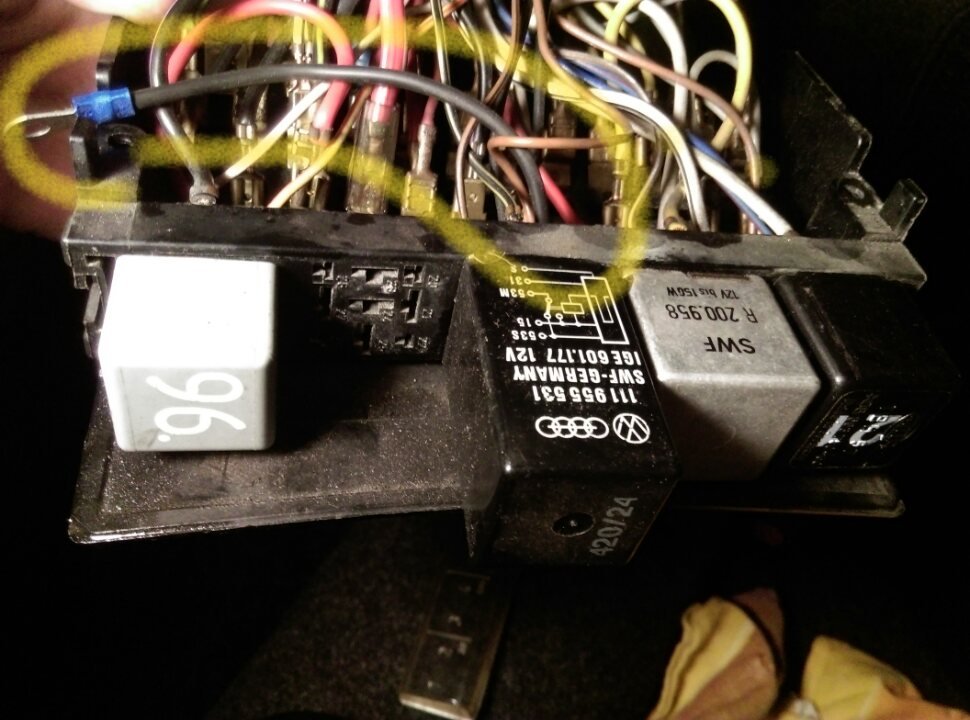

Noch was anderes, am Wisch-Wasch Relais hängt noch ein kurzes Kabel das an einen nicht geplanten Massepunkt geht, indem das Kabel zwischen Sicherungskasten und der Schraube geklemmt wird. Sieht irgendwie nicht Original aus.

LG

[74er_1303]

Korrektur: Das silberne R200.956 ist das Fernlichtrelais. Dann ist die 21 wahrscheinlich das Blinkrelais. Mal ziehen und schauen obs noch blinkt ....

Die Intervallschaltung ist kompliziert. Ich muss mich jedesmal neu reindenken. Wenns funktioniert nix machen.

[bluelagune]

Ihr seid großartig.

Ich fasse zusammen:
Relais 21: Blinkrelais
Relais SWF R200.958: Abblendrelais
Relais 420/24: Wisch-Wasch Relais -> Dort geht laut Schaltplan wirklich ein fliegendes Kabel zum "Massepunkt Schalttafel"
Relais 96: Nebelscheinwerfer

Mit der Befestigung muss ich noch forschen, momentan sind 4 Schrauben drin...hält...sieht man eh nicht.

LG
Sebastian

[B. Scheuert]

Das ganz rechte schwarze Relais habe ich überhaupt nicht erkannt. Ich glaube ich muss noch einmal zum Augenarzt
