Fragen Elektrik beim 1303

[Black Desire]

Hallo, Zusammen!

Ich habe Probleme mit der Heckscheibenheizung. Am Relais kommen folgende Adern an.

30 schwarz mit Sicherungshalter (verbaut war eine durchgebrannte 16A Sicherung welcher Wert ist richtig?)
85 Braun geht an Masse
86 schwarz sieht man nicht genau wo der hin geht
87 Blau/weiß liniert geht in Gummitülle neben Regler
87 weiß geht in Gummitülle neben Regler

Vorher nartürlich die Batterie abgeklemmt, dabei fiel auf daß am Minuspol ein Flachsteckkabelschuh und am Schraubpunktvom Masseband an der Karosse ein Flachsteckkabelschuh gesteckt werden könnte. Beide Anschlüße waren frei, was kommt daran?

Am Pluspol der Batterie sieht es folgendermaßen aus:

ein dickes schwarzes Kabel geht nach hinten
ein rot/weißes liniert zum Regler
ein gelb/rot gepunktet geht in Gummitülle neben Regler
ein braunes hängt frei in der Luft
ein braun/weißes liniert mit Flachsteckkabelschuh hängt frei in der Luft

Wo bekommt man eigentlich eine vernünftige PDF des Schaltplans für den 1303 S

Schönen Sonntag noch

[Fuss-im-Ohr]

Wo bekommt man eigentlich eine vernünftige PDF des Schaltplans für den 1303 S

mittels Suchfunktion des Forums sollten einige Treffer dabei sein

Gruss Jürgen

[Questus]


Google pics 1302-1303 jede Menge

[VeeDee]

Kurz mal nen passenden link:

https://www.thesamba.com/vw/archives/info/wiring

Für sämtliche Baujahre und Ausführungen des 03 sind hier Stromlaufpläne hinterlegt.

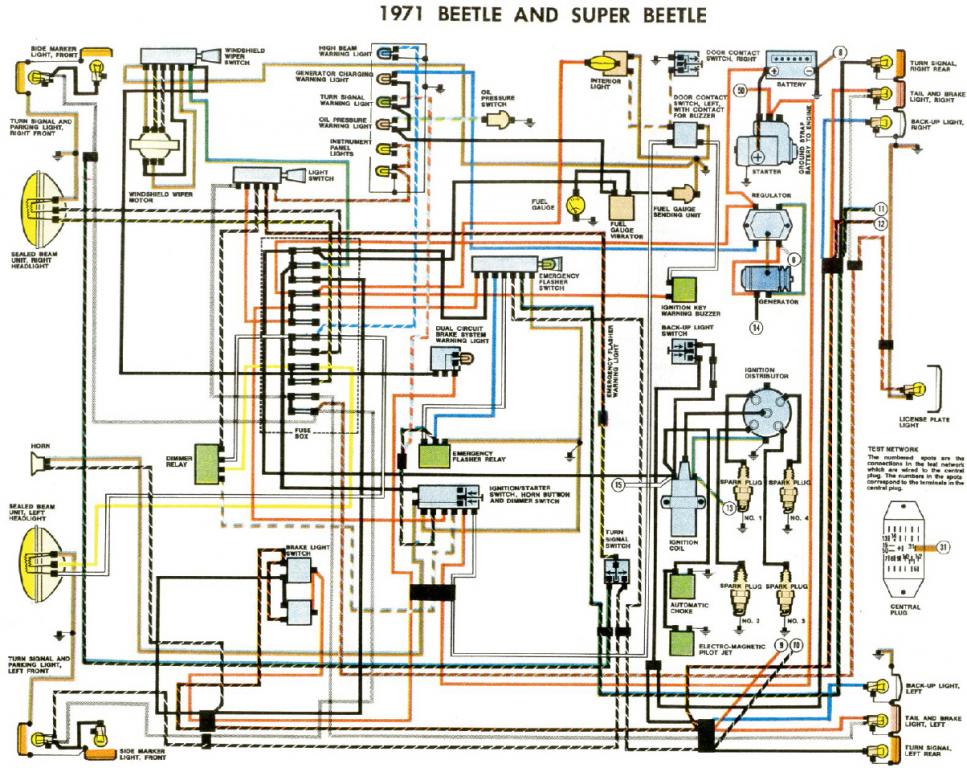

Beispiel:


Always Aircooled

VeeDee

[Black Desire]

Vielen Dank für Eure Antworten!

Die Suche findet nämlich nichts wenn man "Schaltplan 1303" oder "Stromlaufplan 1303" eingibt.

[Fuss-im-Ohr]

bei einer Suche muss man schon etwas erfinderischer sein, in englisch findet man auch zT. einiges mehr als in DE
http://www.lmdfdg.com/?q=k%C3%A4fer+schaltplan
die Käferschaltpläne sind sich eh alle recht ähnlich, die Farben passen auch meistens usw

Gruss Jürgen

[Black Desire]

Ich meinte auch nicht die Suche bei Google, sondern die Forumsinterne. Ich sehe gerade Deine Ortsangabe, wie wäre ein kurzes Treffen vor dem Rathaus in Vohburg, ich komme aus der Nähe?

MfG
