Ich wollte meinen Motor mal für meinen ApalC vorstellen.
Geplant war ein Typ 1 mit Einkanal Köpfen und 1776ccm
Der Motor soll Optisch "clean" sein also so wenig Kabel und anderes Gedöns wie geht.
Zündung ist eine Triggerzündung von MSS
Ich weiß viele Dinge sind für den Motor unnötig aber ich wollte es gerne machen.
Ich wollte vor allen Dingen alles selbst machen

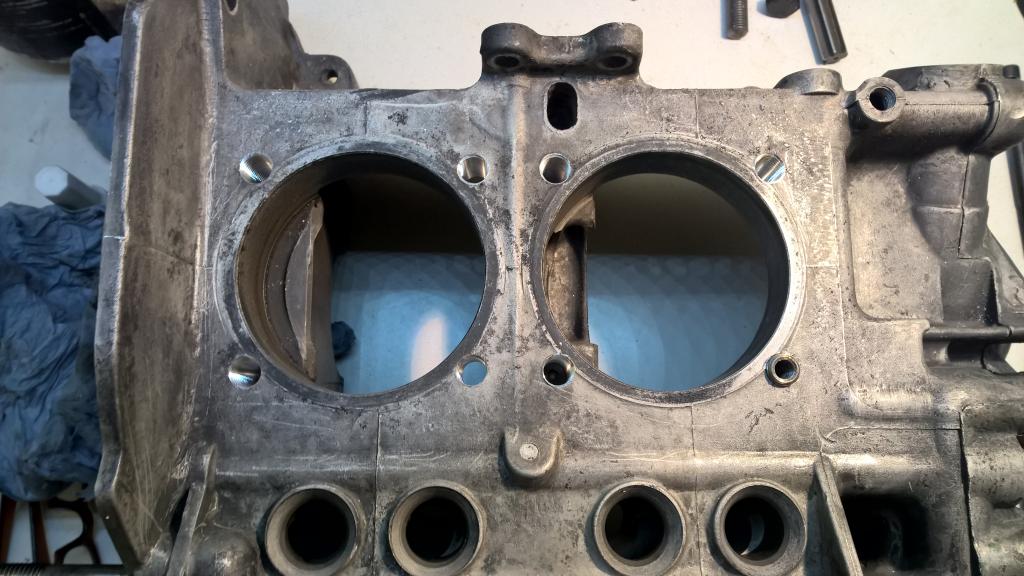

Am Anfang kam der Block erst mal vermessen und Umbau auf 8mm Stehbolzen

: WP_20151205_00_09_37_Pro.jpg (97.73 KiB) 10016 mal betrachtet

Da ich den Verteiler nicht brauch kann der Antrieb auch weg.

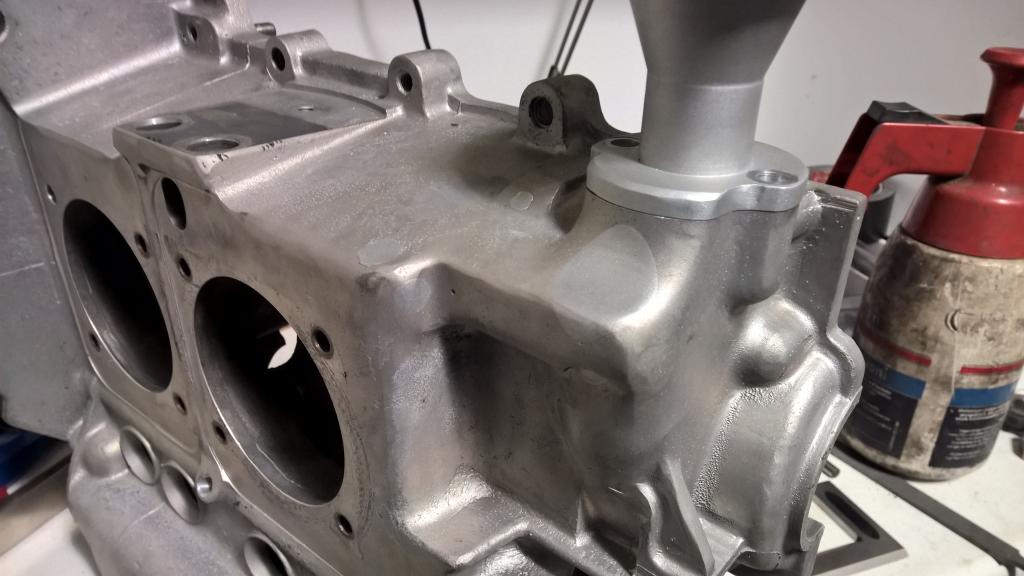

Ölkanal zum Serienölkühler auch entsorgt

: WP_20151230_17_33_35_Pro__highres.jpg (67.4 KiB) 10016 mal betrachtet

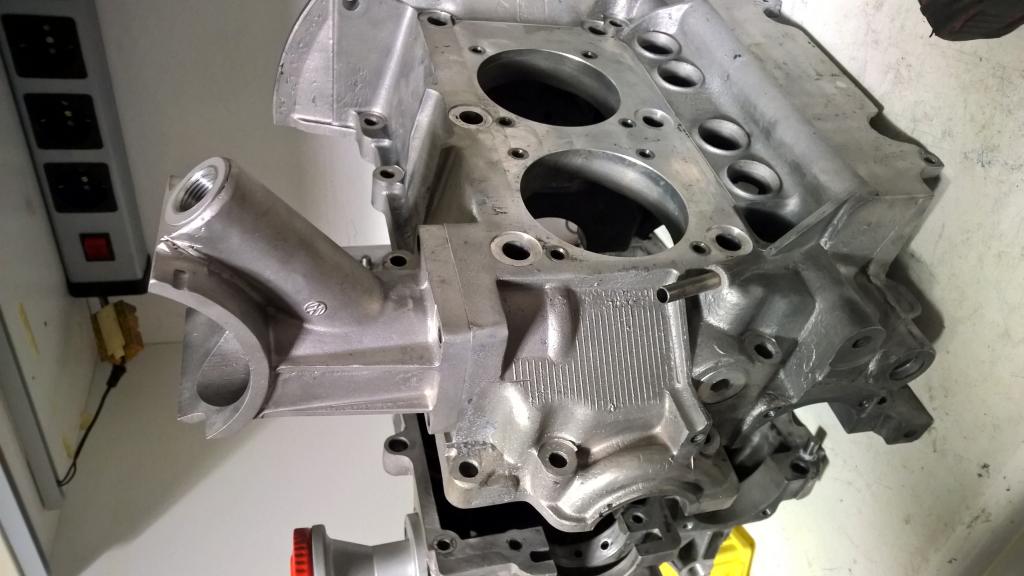

Lichtmaschinenfuß angepasst

: WP_20151226_20_44_17_Pro__highres.jpg (71.27 KiB) 10016 mal betrachtet

Block aufgebohrt

: WP_20160213_13_04_15_Pro.jpg (78.39 KiB) 10016 mal betrachtet

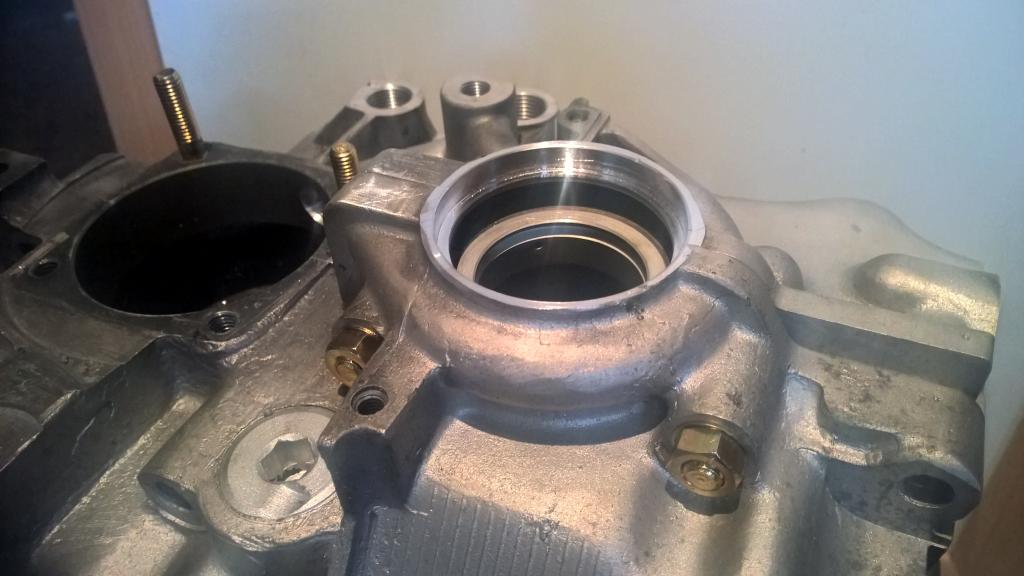

Simmeringaufnahme für die Riemenscheibe gebohrt

: WP_20160216_12_59_02_Pro.jpg (64.92 KiB) 10016 mal betrachtet

Passbüchsen am mittleren Hauptlager gesetzt

: WP_20160203_005.jpg (51.96 KiB) 10016 mal betrachtet

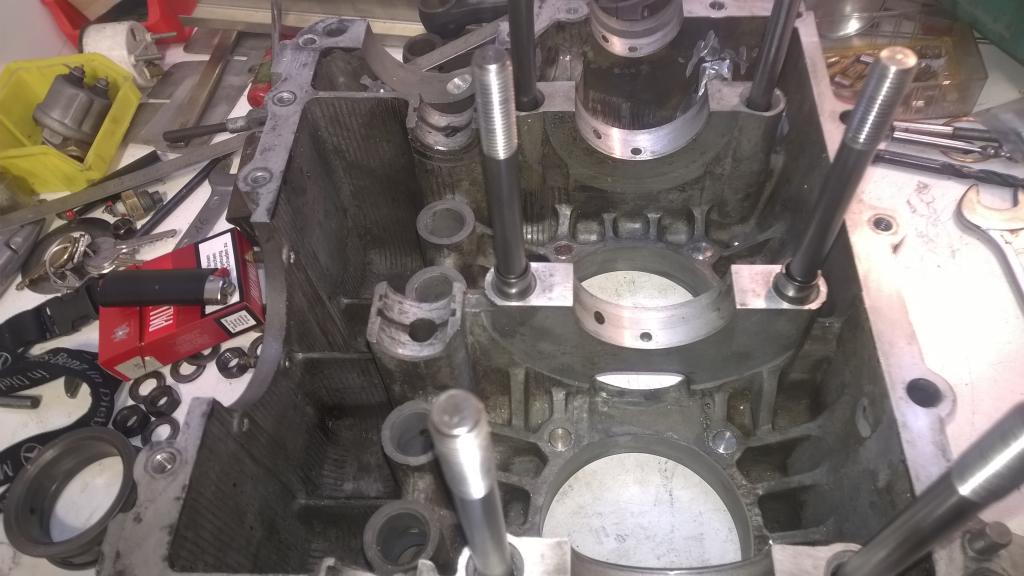

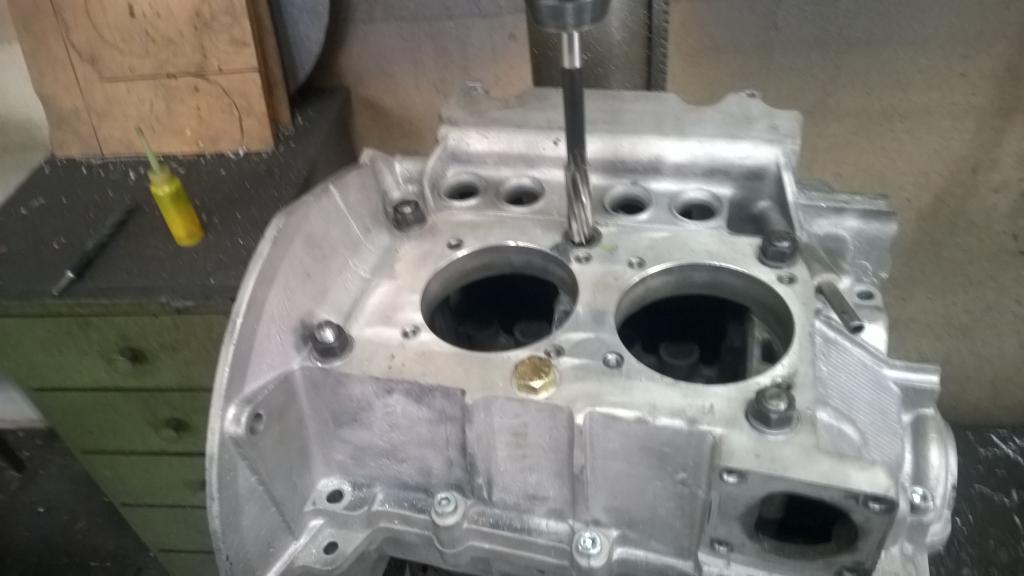

Nein ich muss den Block nicht nach reiben ich habe ein einteiliges Hauptlager eingebaut
und mit einer M12x1,5 Schraube gespannt die Bohrung hatte nach dem dem setzen keinen Versatz

: WP_20160203_006.jpg (79.08 KiB) 10016 mal betrachtet

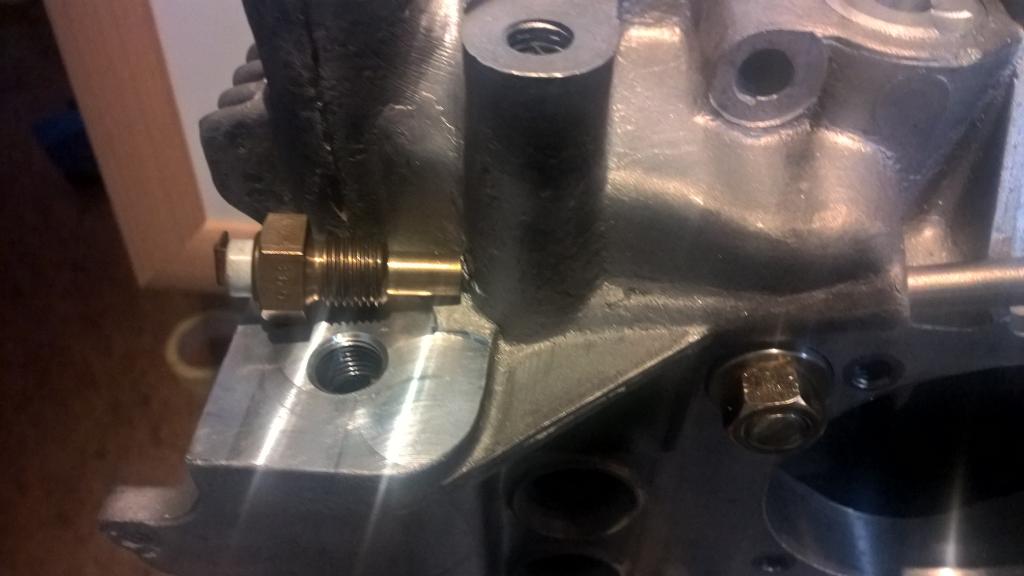

Öltemperaturgeber gesetzt

: WP_20160216_12_59_26_Pro.jpg (50.2 KiB) 10016 mal betrachtet

Alle Ölkanäle geöffnet und mit Gewinde versehen

: WP_20151230_17_34_13_Pro__highres.jpg (57.58 KiB) 10016 mal betrachtet

So Morgen berichte ich weiter

Grüße Christian

Nette Optik ohne Verteiler:D

sau stark Schotti

Respekt,gruß Fleischi

Interessante Idee!

Weiter gehts
Die Pleuel!!!

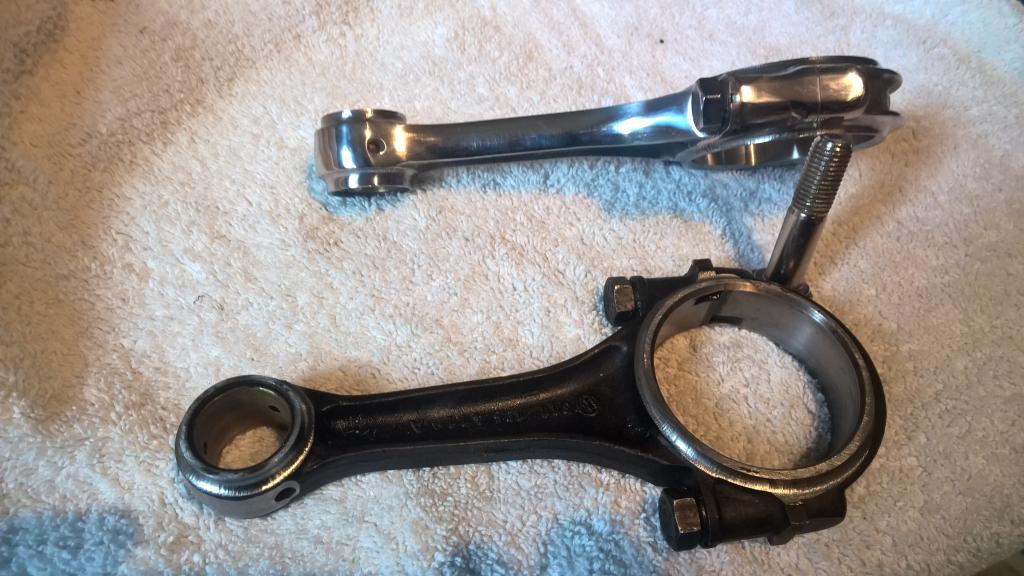

Dank Armin habe ich einen Satz frühe Typ3 Pleuel bekommen Seriengewicht 511g

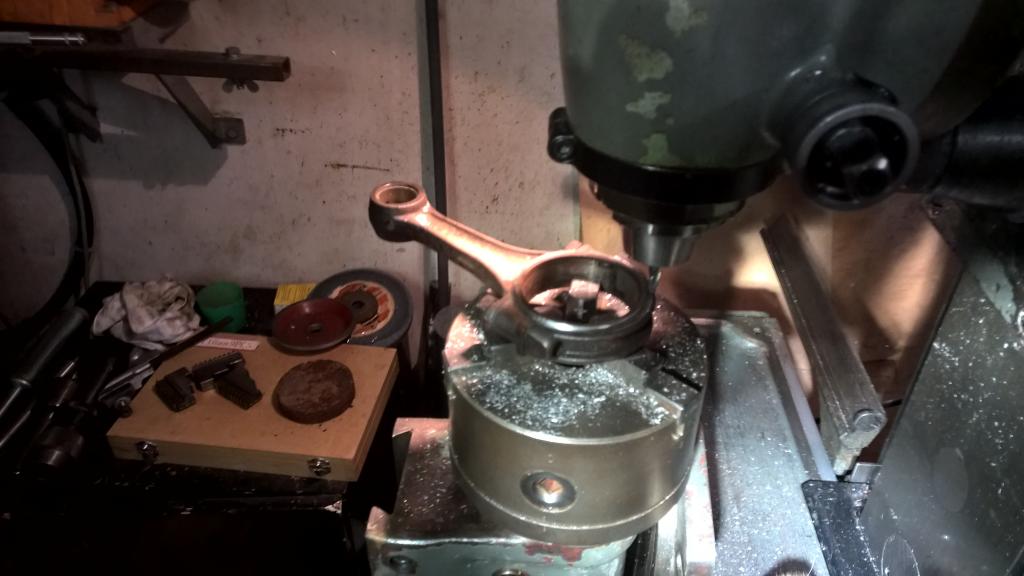

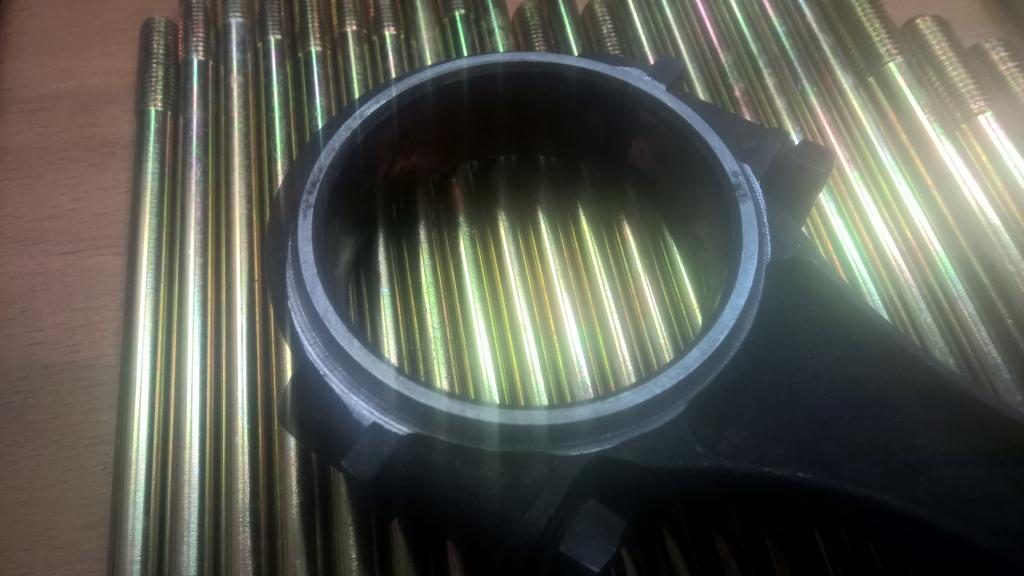

Nach ein bisschen arbeit und nicht zu viel Material Abtragung kam ich auf 462g

: WP_20160213_10_21_21_Pro__highres.jpg (61.58 KiB) 9822 mal betrachtet

: WP_20160213_18_01_36_Pro.jpg (64.37 KiB) 9822 mal betrachtet

: WP_20160219_13_22_25_Pro__highres.jpg (96.84 KiB) 9822 mal betrachtet

Alle auf 1 Gramm gleich

Grüße Christian

Weiter gehts

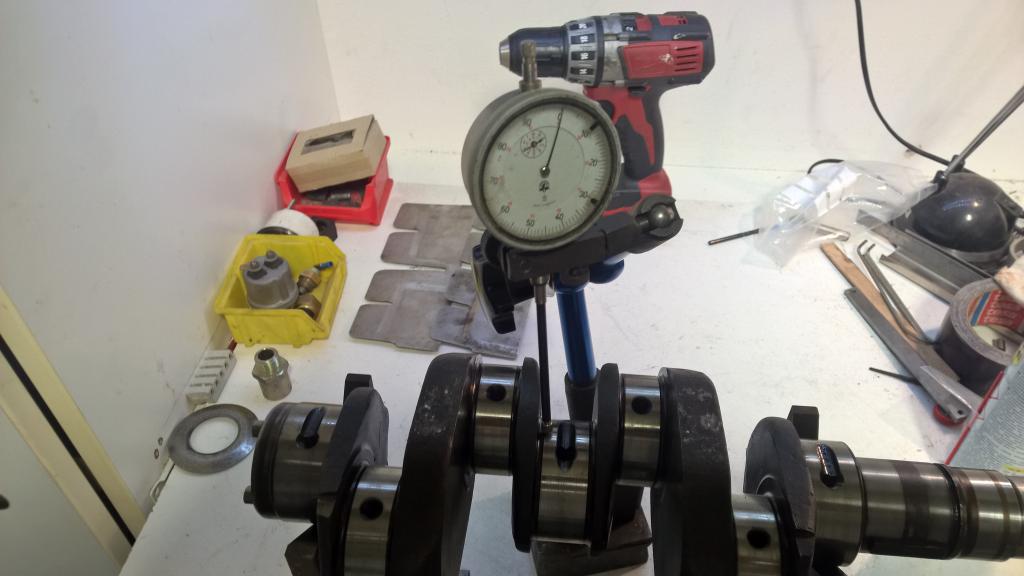

Kurbelwelle vermessen und auf Schlag geprüft
Lagermaße alle 0
Schlag 0,005

: WP_20160121_12_02_44_Pro.jpg (58.3 KiB) 9763 mal betrachtet

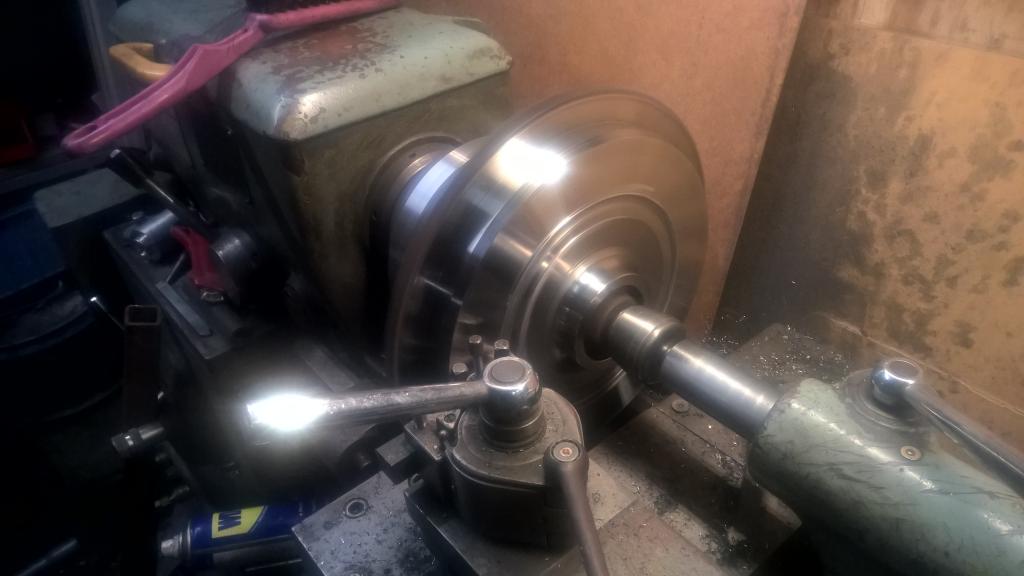

Schwungrad erleichtert

: WP_20151129_16_27_58_Pro.jpg (51.82 KiB) 9763 mal betrachtet

: WP_20151118_14_49_29_Pro.jpg (67.03 KiB) 9763 mal betrachtet

8 Loch gebohrt

: WP_20160202_005.jpg (80.83 KiB) 9763 mal betrachtet

Dann musste ich doch was machen lassen da es an einer Wuchtmaschine fehlt

Ich habe die KW das Schwungrad und die Druckplatte zu meinem alten Arbeitgeber S&S zum Wuchten gegeben

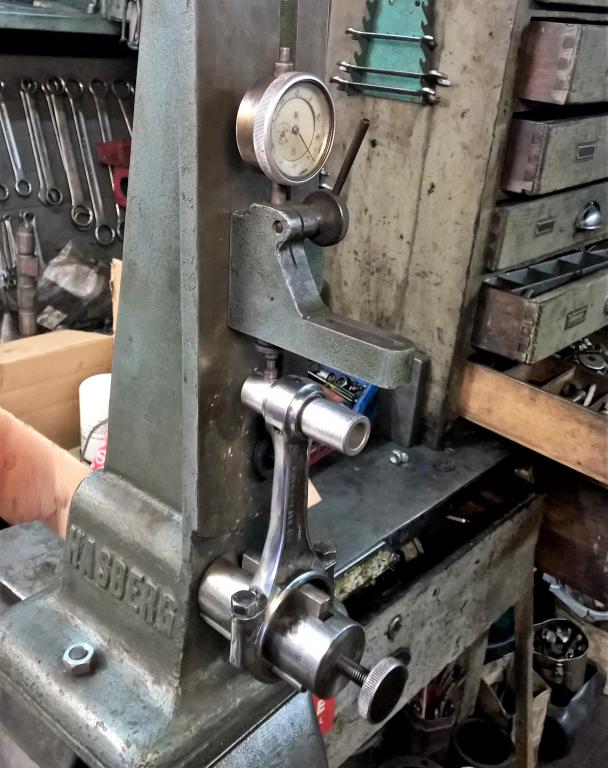

Pleuel neu gebuchst und gerichtet alle Pleuel sind auf 0,01mm im Winkel

: WP_20160315_17_46_41_Pro__highres.jpg (75.87 KiB) 9763 mal betrachtet

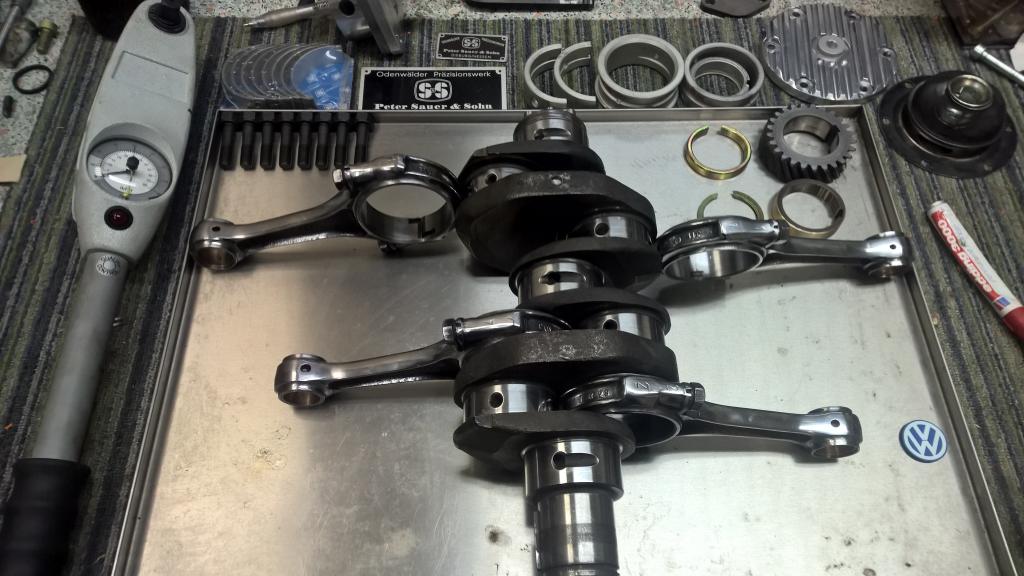

Vorbereitung zur Montage der KW

: WP_20160315_19_45_20_Pro.jpg (92.14 KiB) 9763 mal betrachtet

Grüße Christian

Sehr schöne Arbeit.
Aber eine Kurbelwelle mit 0,05mm Schlag würde ich persönlich nicht einbauen.
Die würde ich vor dem Einbau richten lassen.
Gruß Volker

Das muss auf jeden Fall gerichtet werden

Sorry Tippfehler 0,005 also ein halbes hundertstel

Ist im Text geändert

Grüße Christian

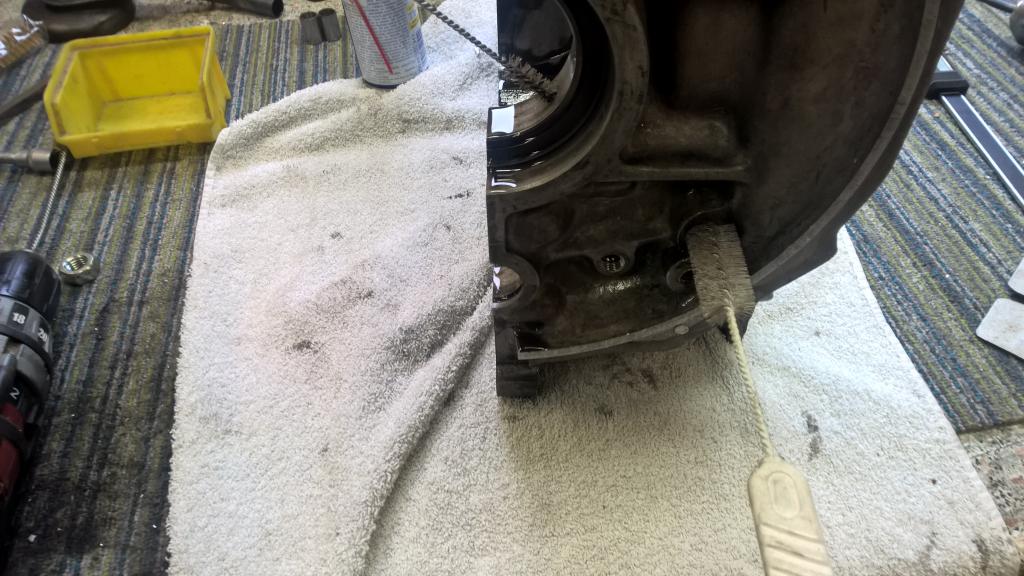

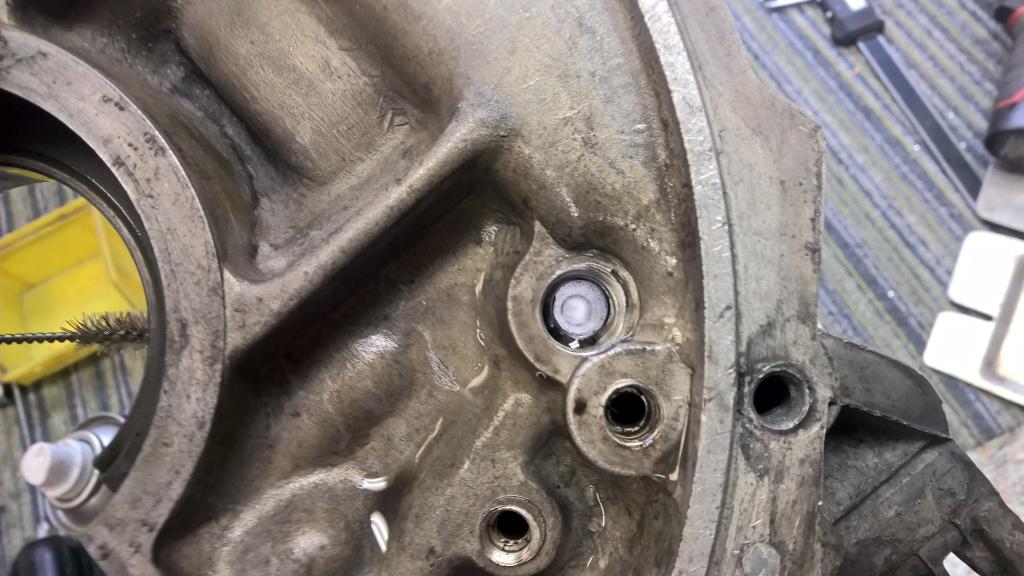

So alle Ölkanäle (die ich noch übrig gelassen habe) gereinigt

: WP_20160229_12_10_46_Pro.jpg (105.71 KiB) 9638 mal betrachtet

: WP_20160229_12_11_43_Pro.jpg (87.95 KiB) 9635 mal betrachtet

Da meine Frau bei einem Pulverbeschichter arbeitet

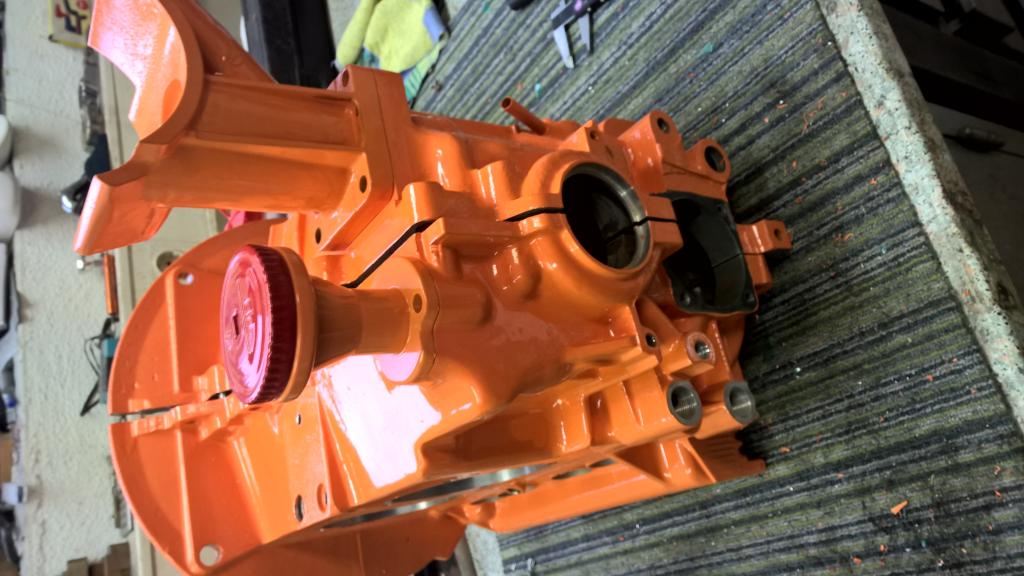

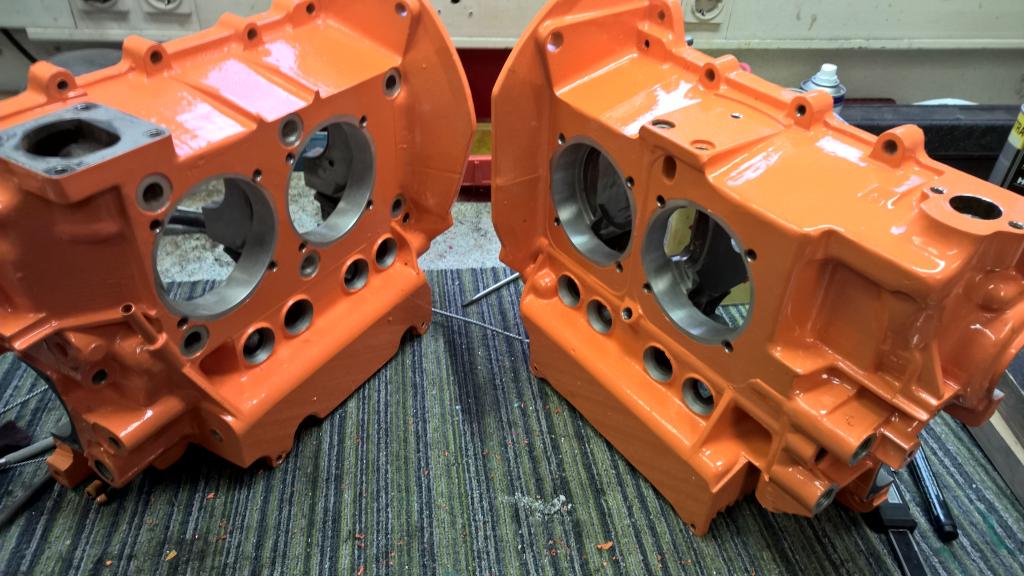

war mein Gehäuse auch schnell schön und günstig gepulvert

: WP_20160302_16_01_39_Pro.jpg (97.44 KiB) 9630 mal betrachtet

: WP_20160302_16_03_36_Pro.jpg (87.6 KiB) 9630 mal betrachtet

Grüße Christian

Aus 7075 Alu hab ich eine Riemenscheibe gedreht und eine Stahl Aufnahme für die KW aus einer Limbach Propelleraufnahme gedreht
Von Markus MSS habe ich das Triggerrad das ich an meine Riemenscheibe angepasst habe.

: WP_20151222_20_33_14_Pro.jpg (57.73 KiB) 9590 mal betrachtet

: WP_20151222_22_22_50_Pro.jpg (45.56 KiB) 9590 mal betrachtet

: WP_20151222_22_24_18_Pro.jpg (71.77 KiB) 9590 mal betrachtet

: WP_20151222_22_23_10_Pro.jpg (50.75 KiB) 9590 mal betrachtet

: WP_20151226_16_26_05_Pro.jpg (65.8 KiB) 9590 mal betrachtet

: WP_20151228_17_54_27_Pro.jpg (62.97 KiB) 9590 mal betrachtet

: WP_20151229_15_26_13_Pro.jpg (62.24 KiB) 9590 mal betrachtet

: WP_20160119_17_22_25_Pro.jpg (84.37 KiB) 9590 mal betrachtet

: WP_20160119_17_22_32_Pro.jpg (85.34 KiB) 9590 mal betrachtet

: WP_20160126_12_45_51_Pro.jpg (92.67 KiB) 9590 mal betrachtet

: DSC_1524a.jpg (101.59 KiB) 9590 mal betrachtet

: DSC_1521.JPG (98.79 KiB) 9590 mal betrachtet

Schraube Passend gemacht und ein Werkzeug zum festziehen gebaut.

: DSC_1526a.jpg (159.64 KiB) 9590 mal betrachtet

: DSC_1525a.jpg (160.09 KiB) 9590 mal betrachtet

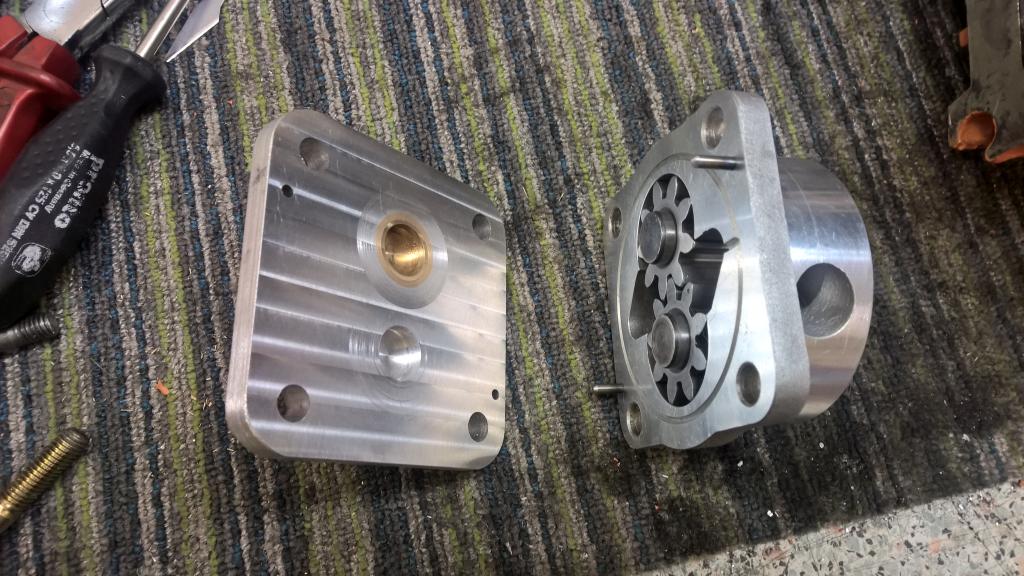

Als nächstes habe ich in die Ölpumpe längere Führungsbolzen verbaut

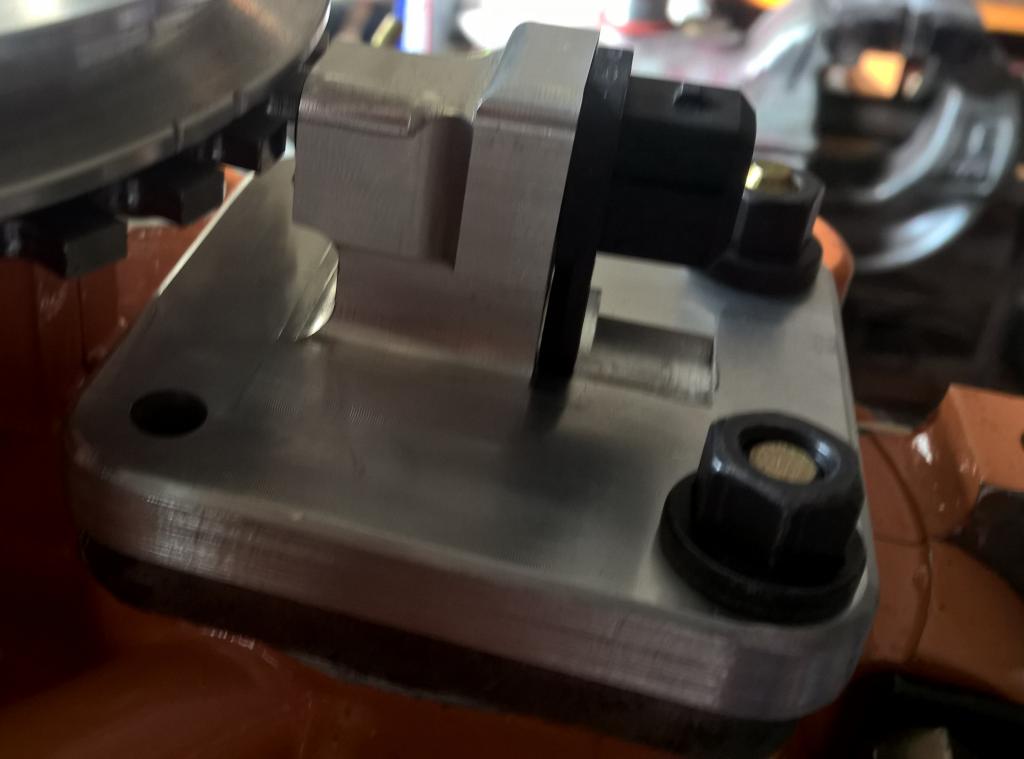

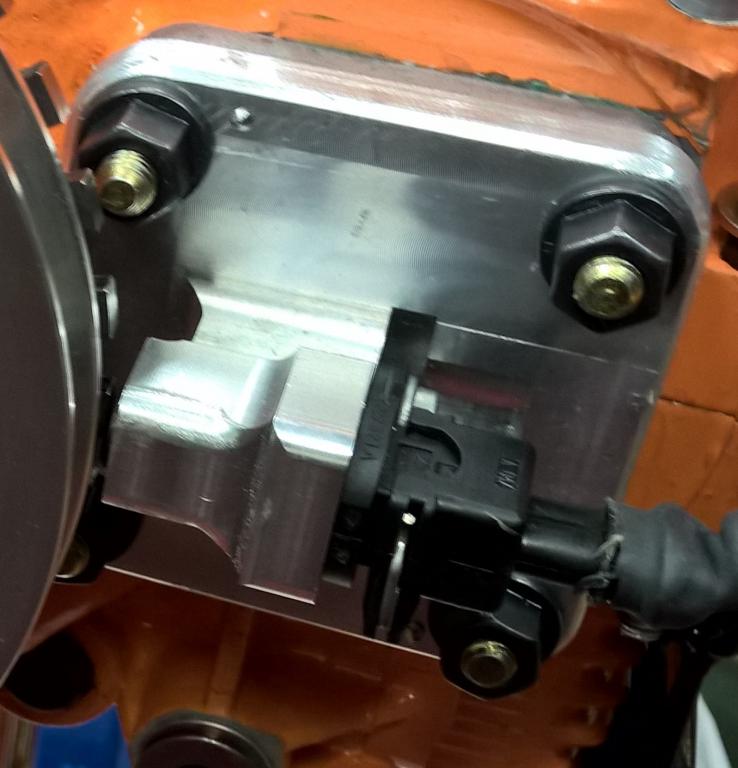

und einen Deckel mit Bronze Gegenlager und Sensoraufnahme gefräst

: WP_20160315_00_16_22_Pro.jpg (123.39 KiB) 9568 mal betrachtet

: WP_20160311_09_43_48.jpg (47.74 KiB) 9568 mal betrachtet

: WP_20160318_20_29_24.jpg (55.07 KiB) 9568 mal betrachtet

Ein gepulverter Motorblock

Da muss man erst einmal drauf kommen

Aber auch die anderen "Sonderlösungen" ganz großes Kino!

Hallo Bernd

Danke für die Blumen ich weiß so einige Dinge die ich da mache sind vielleicht etwas übertrieben
aber ich hab Spaß am drehen, fräßen und am Realisieren von meinen Vorstellungen.

Grüße Christian
