Aufbau eines Originalen Typ 1 Auspuff.

[Sushi1303]

Hallo zusammen
Da ich einen Spezialauspuff bauen möchte. Bräuchte ich Bilder vom Inneleben eines Typ 1 Auspuffes.
Kann mir da jemand helfen??

Grüsse Aus der Schweiz

[schickard]

Für welches Baujahr?

Für einen 30PS schau mal hier: http://www.thesamba.com/vw/forum/viewto ... c&start=20 und weiterführende Links


Grüße,
Christian

[Sushi1303]

Hi Christian
Ist für nen 73er 1303

grüsse Sascha

[Boncho]

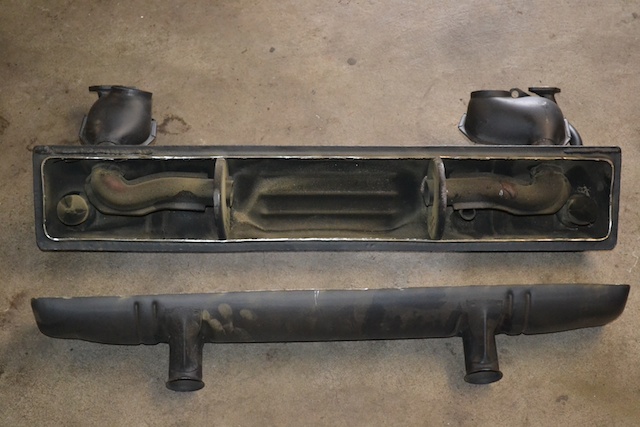

Das dürfte nen Ernst sein:


Aber die sind von innen bei weitem nicht alle gleich aufgebaut. Da gibt es erhebliche Unterschiede je nach Hersteller, Baujahr des Schalldämpfers etc.

[Sushi1303]

Das Bild ist super

Wenn meiner so aufgebaut ist dann wird es kein problem meinen abzuändern.

[schickard]

"in der Regel" sind die Originalen so aufgebaut, das sie innen noch die Rohrlänge für Zylinder 2 und 4 genauso lang führen, wie aussen für 1 und 3

Grüße,
Christian

[Sushi1303]

Bei mir werden sie unterschiedlich lang werden. Werde Fotos machen von meine Auspuffprojekt

[schickard]

Dann hättest auch nen Repro als Vorlage nehmen können

[Sushi1303]

Das schon aber der Original ist teilweisse kaputt, deswegen nicht wegwerfen sondern Umbauen

[vw4ever_de]

wie kommen von den vorderen beiden zylinder die abgase aus der mittleren kammer wieder raus?
sieht nicht so aus als ob da noch ein durchgang ist, so dass dies zu den endrohren die ja in den äußeren kammern sitzen hinkommt.

oder hab ich nen denkfehler?!

[kovi]

Diese beiden trennbleche sind gelocht.

[vw4ever_de]

Diese beiden trennbleche sind gelocht.

alles klar dann hauts ja hin
sieht man auf dem bild leider nicht.
