Unbekannte Kabel unter Sitzbank !! ???? Hilfe !

[JokerErftkreis]

Hallo,

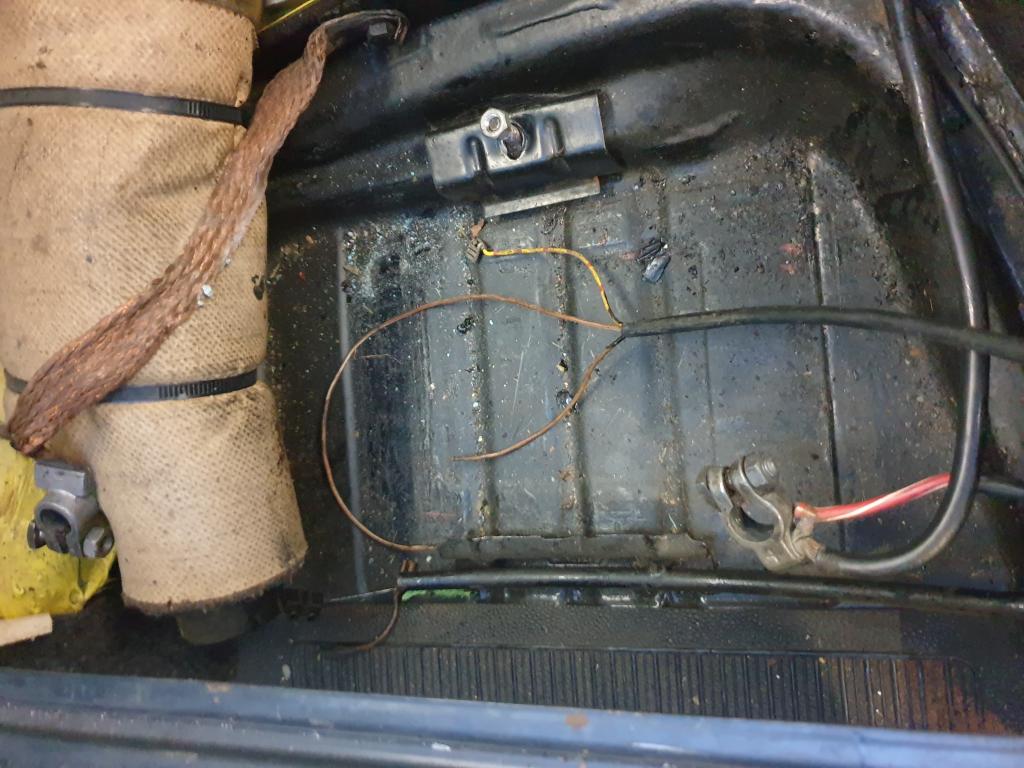

Bei meinem 1303 Baujahr 74 befindet sich hinten unter der Sitzbank ein Kabelstrang mit 3 Kabeln...nähe der Batterie !
Er kommt aus dem Hauptstrang.

Wer weiß wo er hin gehört oder noch besser was daran angeschlossen sein sollte ??

Ich hoffe man kann es gut erkennen !? Auch würde Info über Kabelfarben Hilfreich sein ! Ich finde nichts ...

Danke im vorraus !!!

Gruß Tom

[Fuss-im-Ohr]

die Drähte gehen zur Servicedose im Motorraum und haben keinen Praktischen nutzen mehr

Gruss Jürgen

[B. Scheuert]

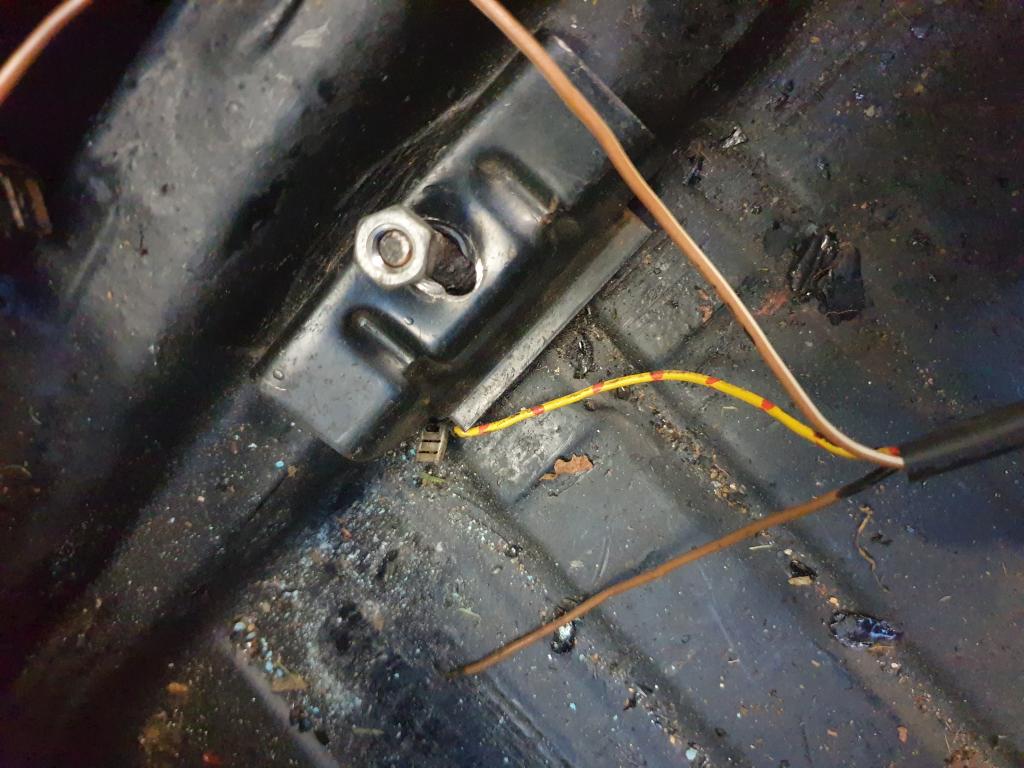

Das Gelb/Rote Kabel wurde auf einen Steckanschluß in der Batterie geklemmt. Wenn ich mich richtig erinnere wurde da ein Teilspannung abgegriffen. Wie Jürgen schon sagte, alles für die Diagnoseeinheit und heute ohne Funktion.

[JokerErftkreis]

Danke Jungs für die schnelle kompetente Antwort!

ihr macht mich hier noch zum super schlau

Bin echt dankbar für eure Hilfe....

Gruß Tom ( RHEINERFTKREIS)

[Feinbein]

Hallo,

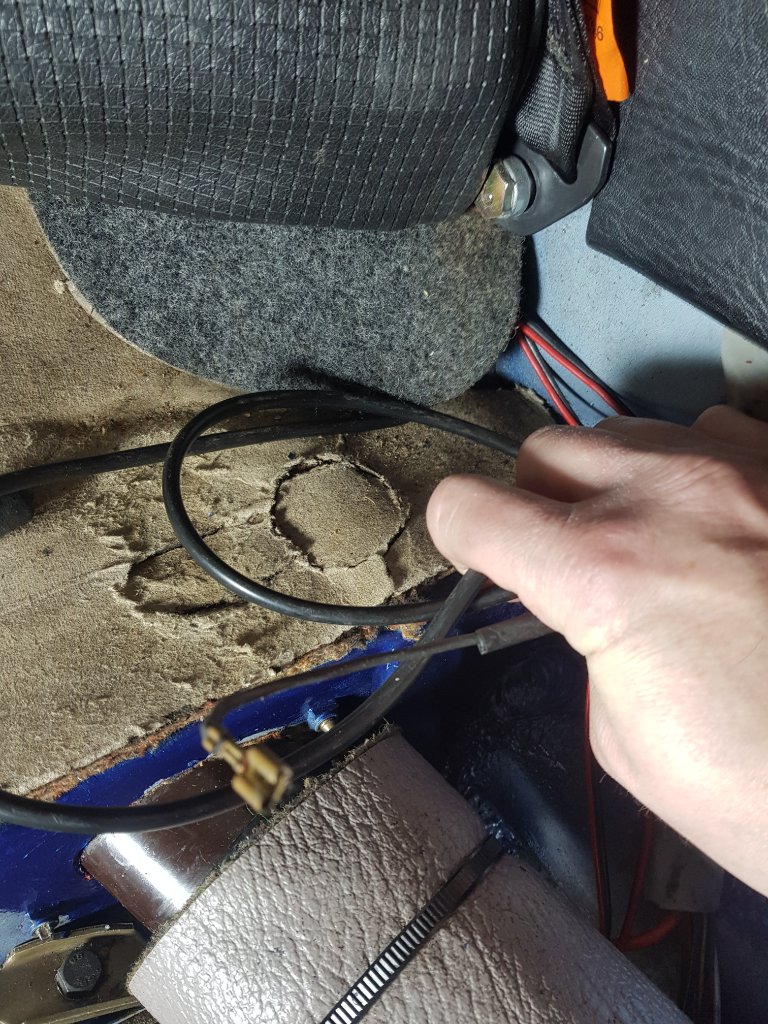

ich habe das Problem mit einem unbekannten Kabel auf der linken Fahrzeugseite. Es handelt sich um ein 1303 Cabrio Bj. 1978 mit Schlechtwetterpaket (z.B. Nebelschlussleuchte). Ich habe da vor einiger Zeit etwas zerlegt und wollte mir die Kabelposition merken. Leider hat die Reparatur wesenlich länger gedauert als gedacht und jetzt weiß ich nicht mehr, wo es hinkommt. Es geht um das schwarze Kabel auf dem Bild. Das Kabel verschwindet unter der Dämmung am Radkasten bzw. unter der Rückbank. Es könnte zum Relais der Heckscheibenheizung oder zu dem Vierfachstecker gehören. An dem ist noch ein Anschluss unbelegt.
Könnt ihr mir helfen?


Gruß Feinbein

[Fuss-im-Ohr]

Der dicke nach zu deuten ist es die Leitung zur Heckscheibenheizung (vermutlich optional und normalerweise weiss), wenn auch noch ein Relais verbaut ist....

Schaltplan:
viewtopic.php?p=248130

Gruss Jürgen

[Feinbein]

Danke Jürgen,
ich hatte keinen Schaltplan zur Hand und Internet gibt es in meiner Schrauberbude nicht.
