Ventilführungen kürzen und konisch für Anfänger

[triker66]

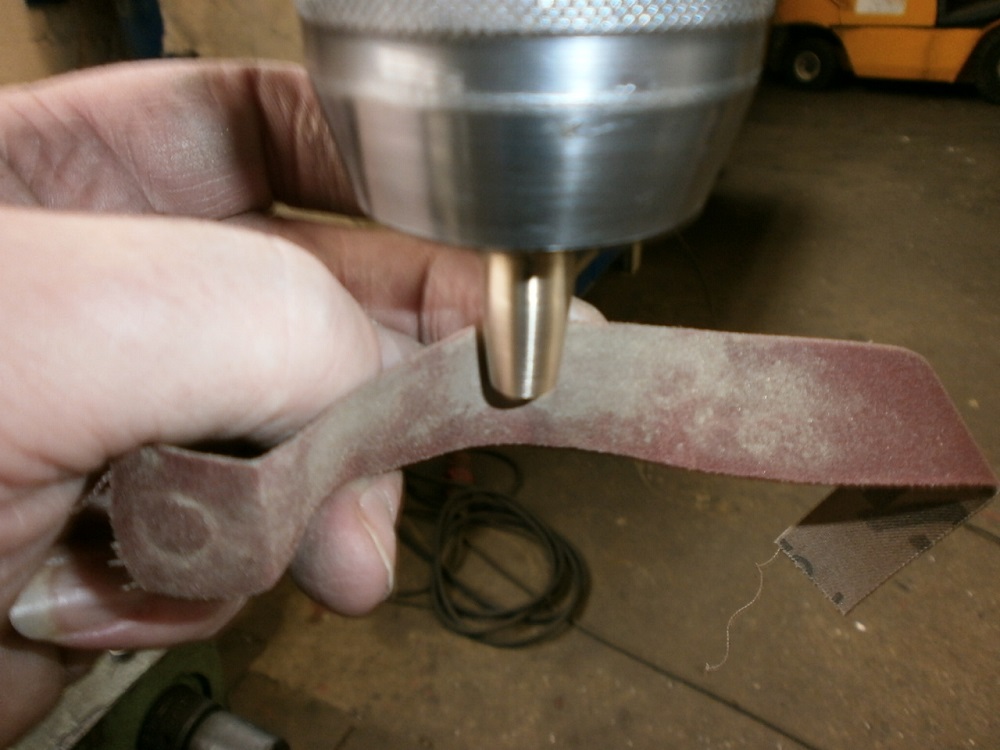

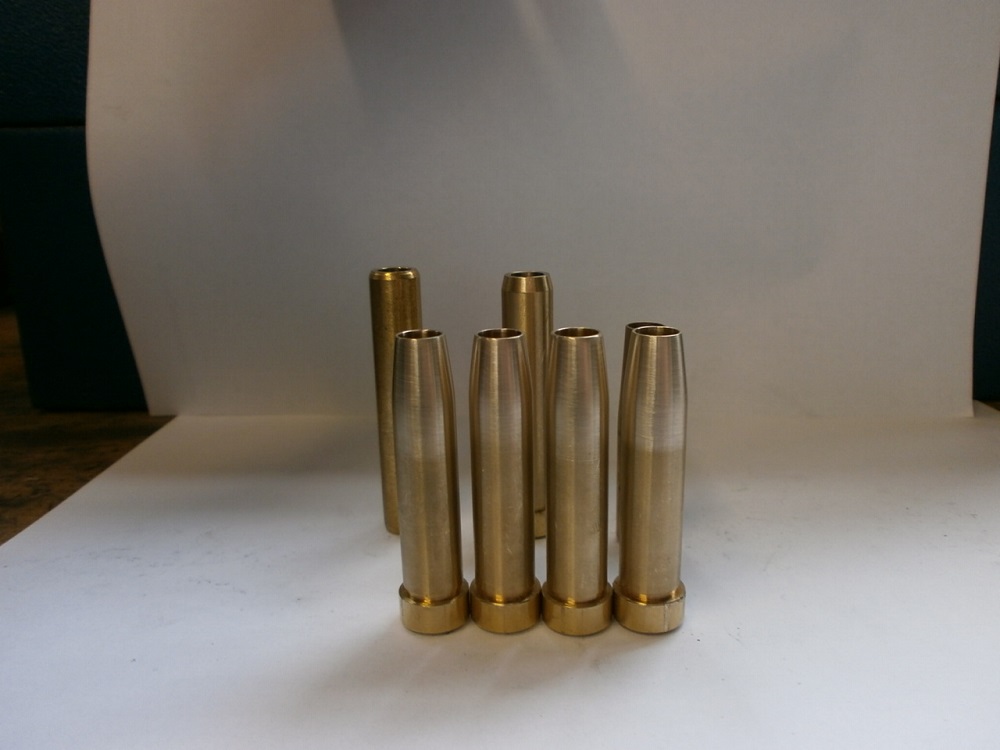

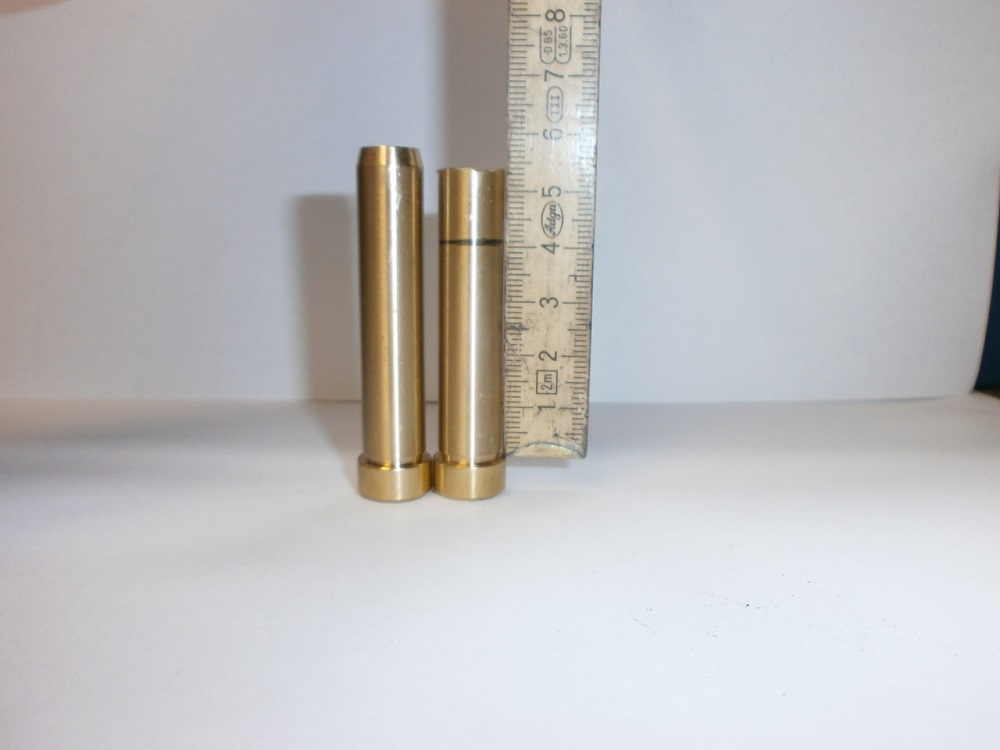

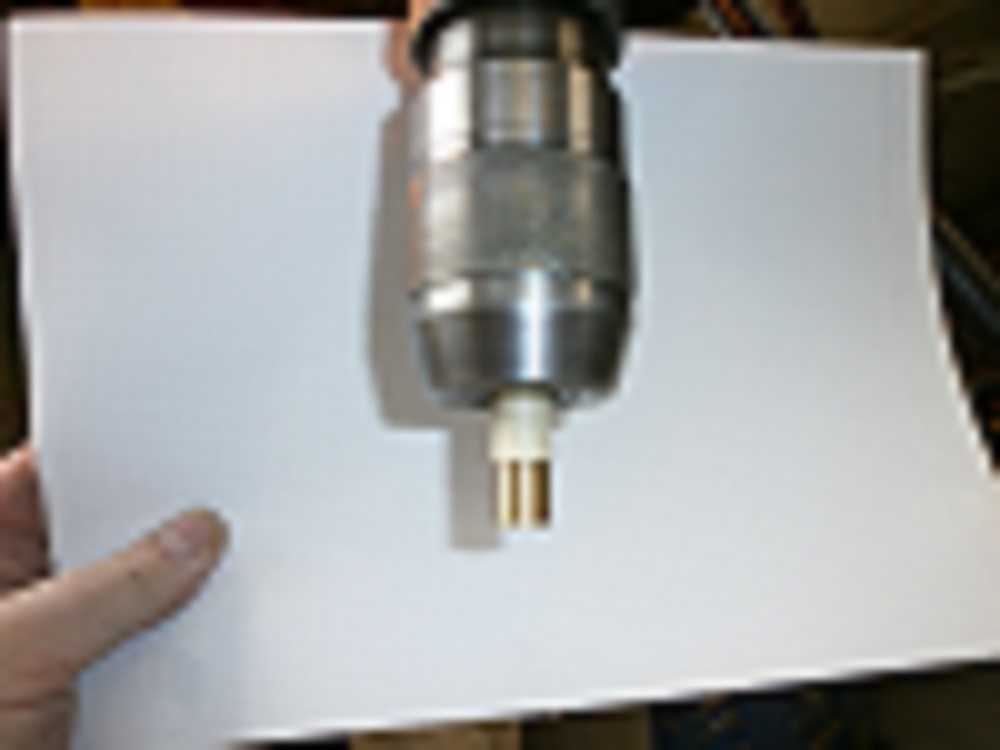

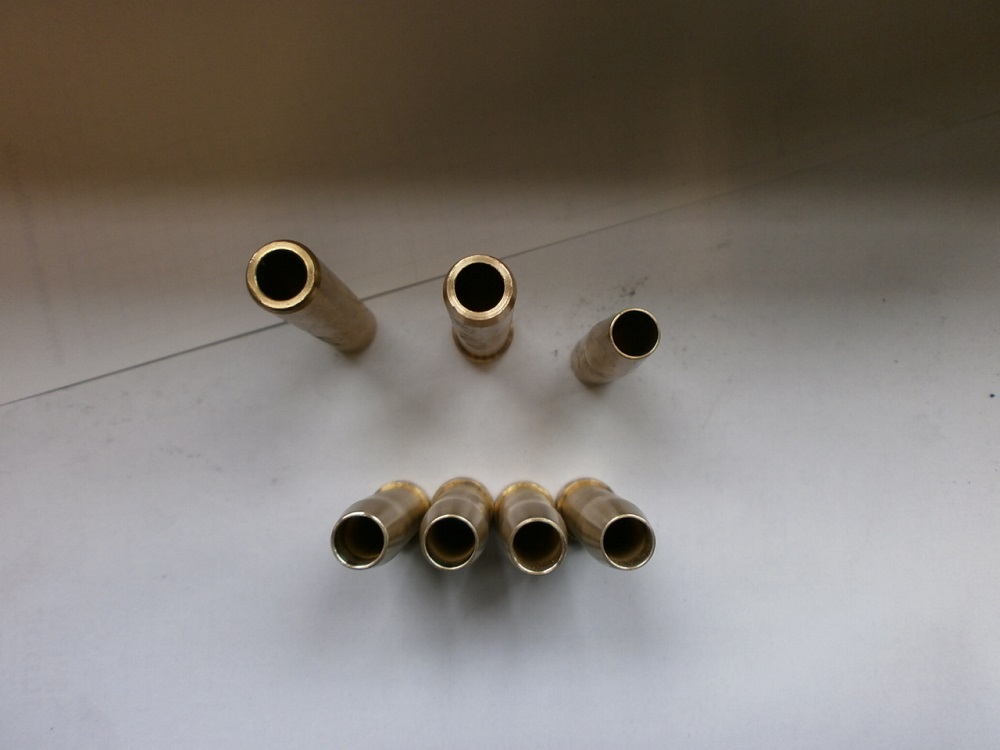

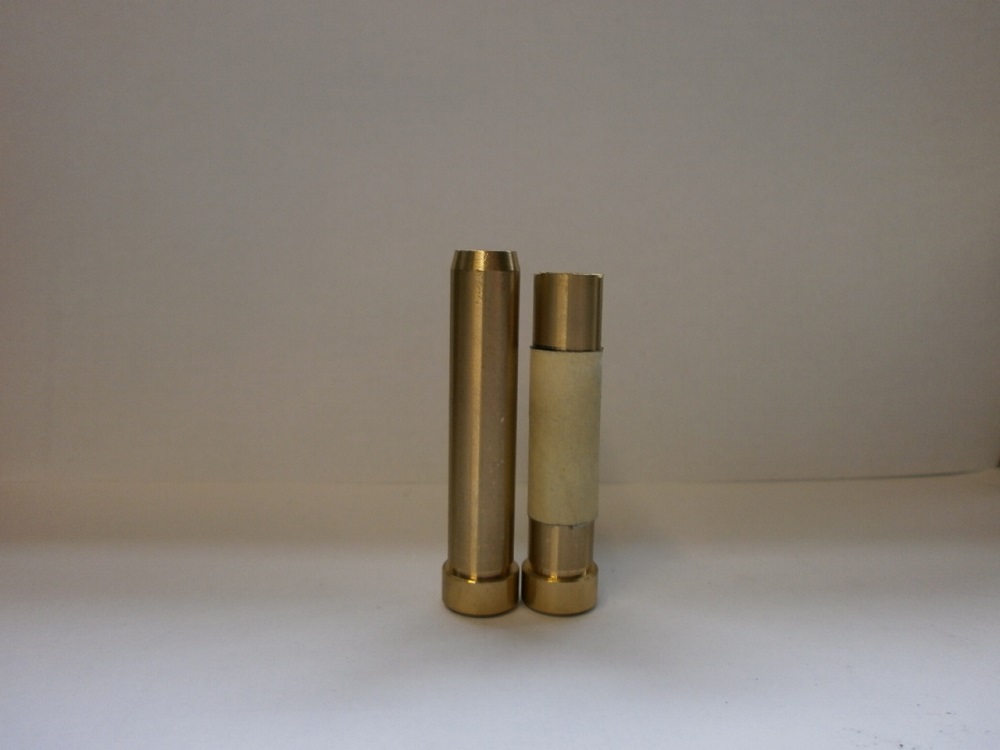

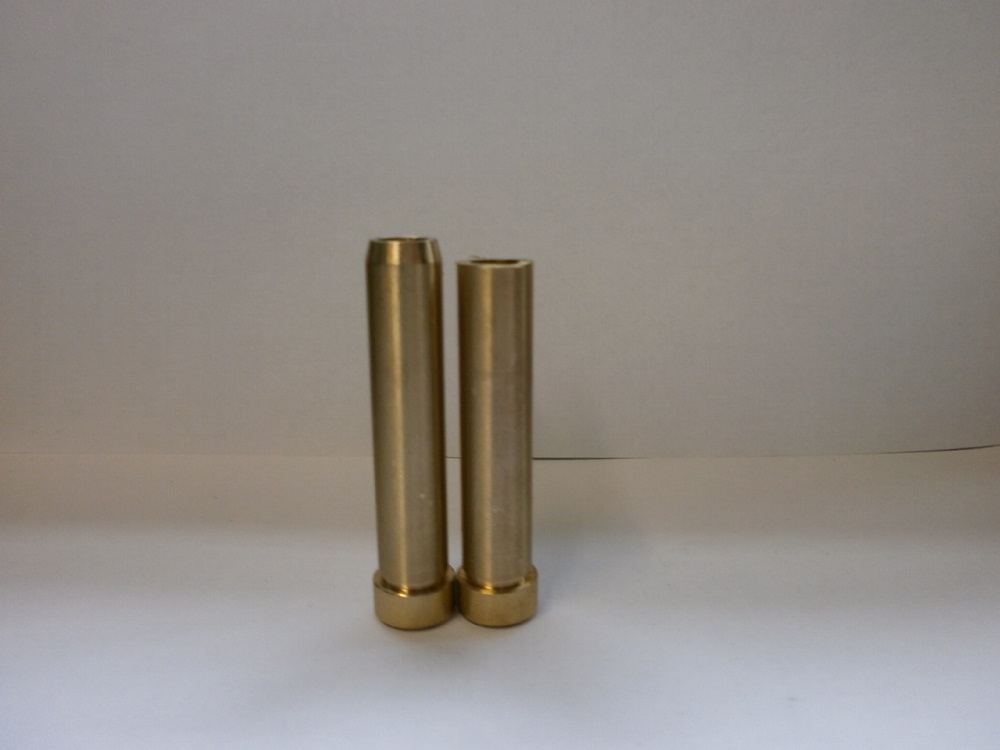

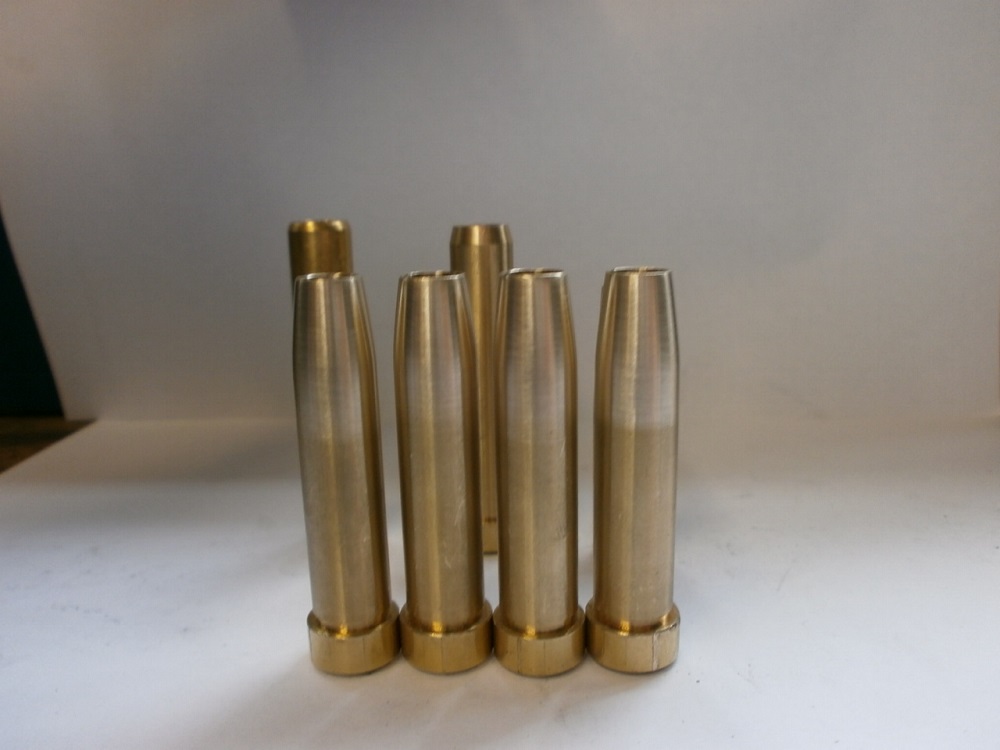

Hallo Leute ich will hier mal zeigen das man Ventilführungen selber kürzen und konisch bearbeiten kann! Ohne das man eine Drehbank braucht! Als Werkzeug braucht man eine Bohrmaschine, eine Flex, Feile und Leinenschleifpapier. Als erstes Flex ich die Führen auf das gewünschte Maß ab.+0,5 mm. Dann wird der Einstand im Zylinderkopf gemessen. Das war in meinem Fall 40 mm. Das wird jetzt auf der Ventilführung angezeichnet und mit Kreppband abgeklebt. Die Ventilführung wird jetzt in das Bohrmaschinenfutter eingespannt und bei ca. 2000 upm laufen lassen. Dann mit der Feile, bis an das Kreppband konisch abgetragen, und mit Leinenschleifpapier die letzten Riefen glätten. Ich habe pro Führung ca. 8 Minuten gebraucht bis sie fertig war! Jetzt kommen noch Bilder um das besser zu verstehen! Ich hoffe das es euch gefällt, und es selber umsetzen könnt!
Gruß Holger

[Vari-Mann]

[Varus]

Jou, schön dargestellt. Ist so viel Arbeit, auf der Drehbank geht es natürlich ratz-fatz, aber die hat ja nicht jeder. Deshalb Klasse Holger!

[triker66]

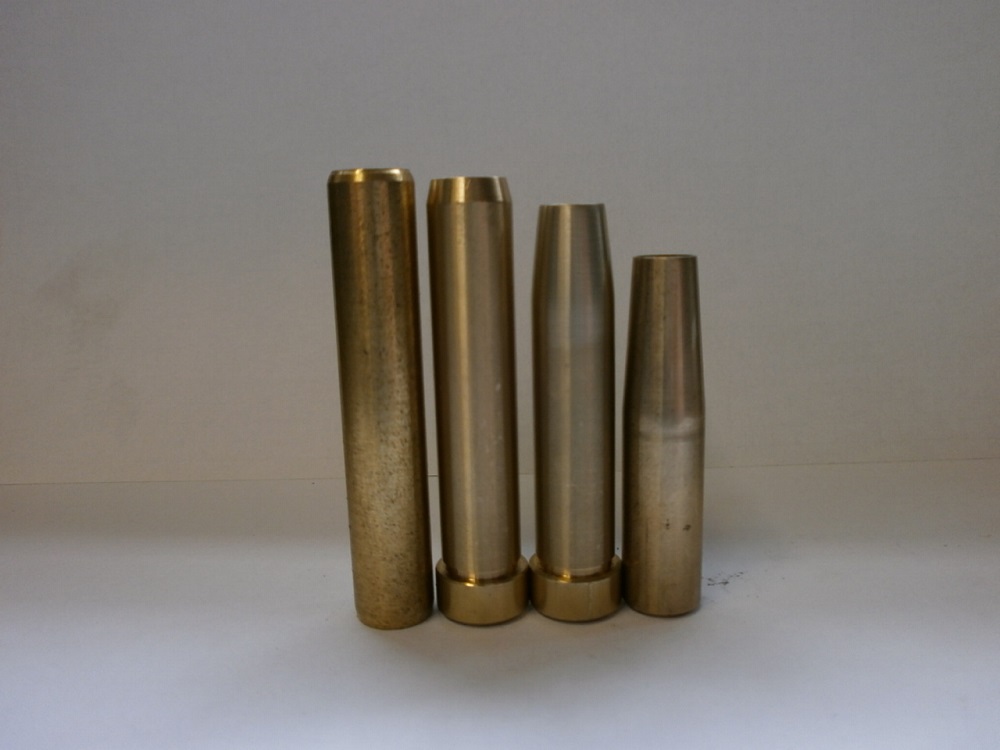

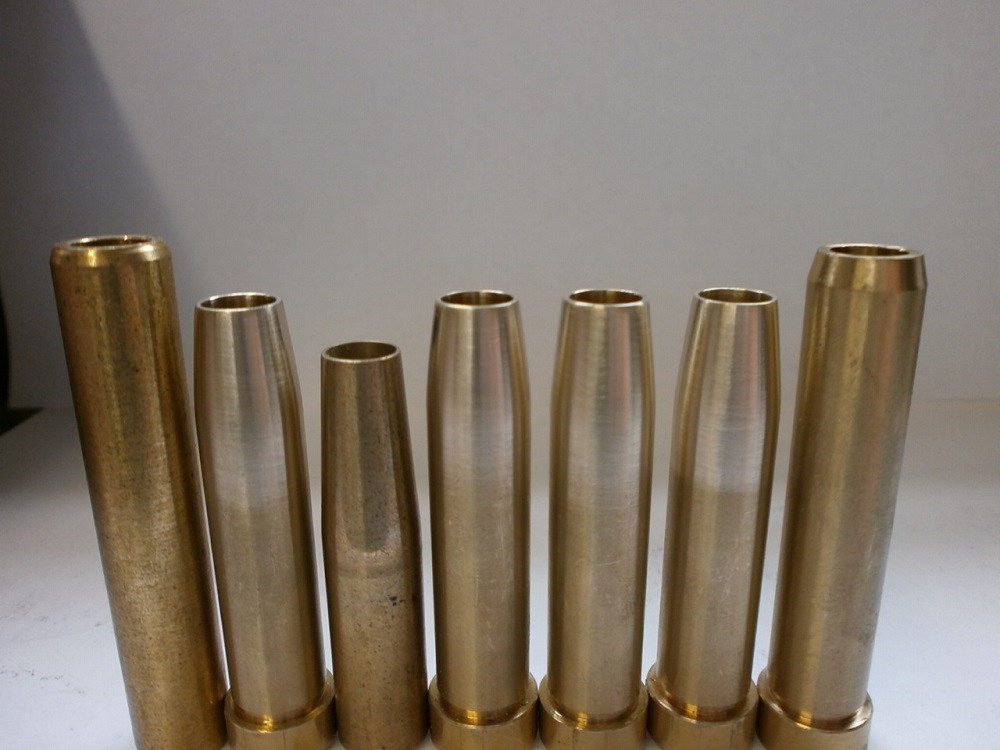

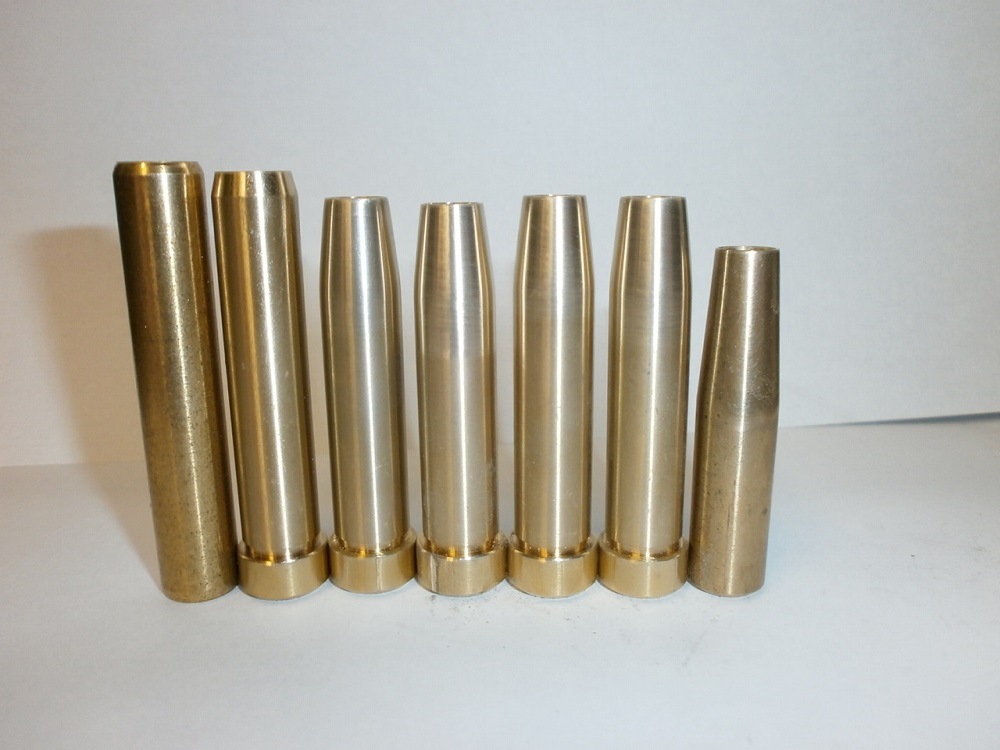

Die ganz kurze Ventilführung ohne den Kragen auf dem letzten Bild fahre ich so in dem 1905 ccm Motor! Das geht auch. Mal sehen wie lange die Ventilführung hält, die ist 12 mm gekürzt und sehr lang konisch!

[Vari-Mann]

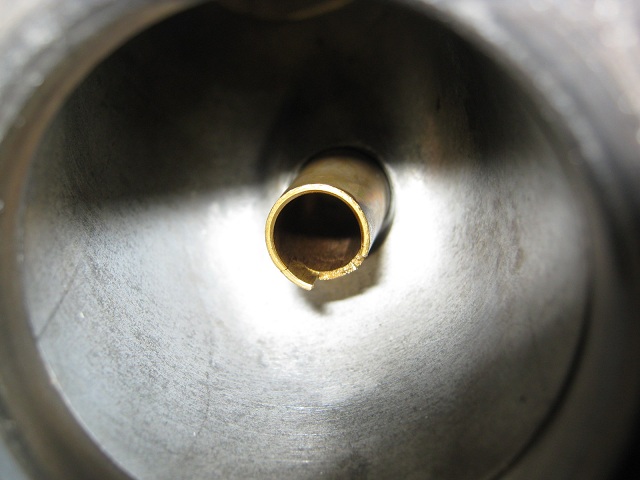

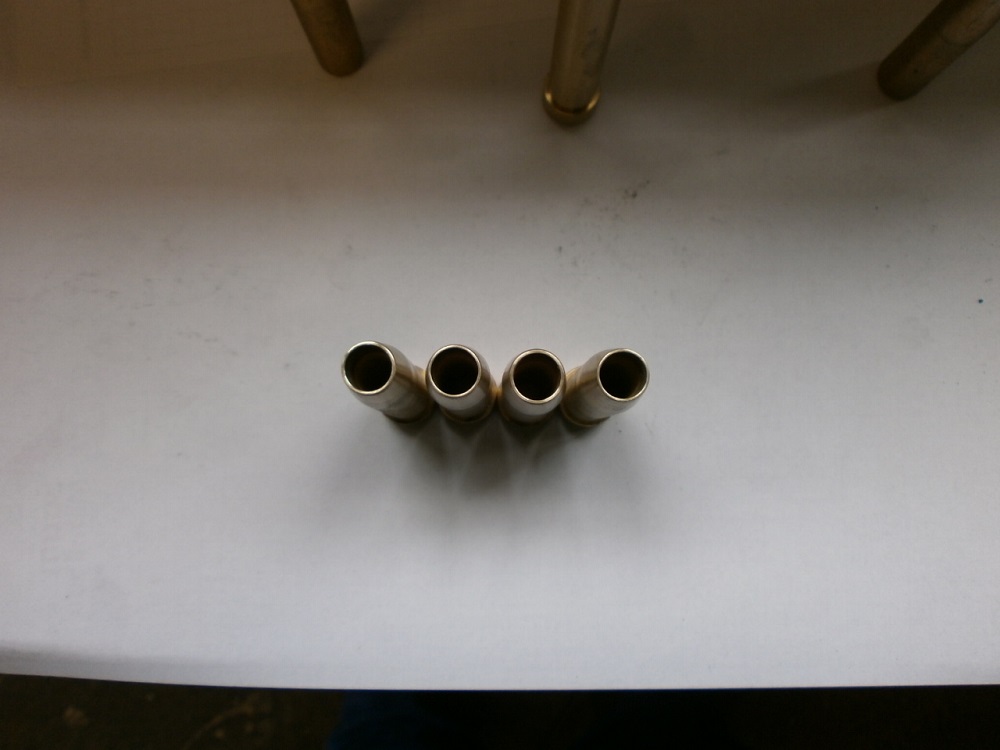

Was sagt Ihr zu solchen Führungen ?
Hab ich gefunden in einem Typ 4 2.0 ,angeblich 140 Pferde,GB Köpfe.

Ich denke da waren die Führungen schräg drin/gerieben oder die Sitze haben die Ventile schräg weg gedrückt,also schlecht geschnitten die Ringe.
Hat sowas schon mal jemand gesehen/gehabt?

Oder waren sie nur auf zu vielen mm zu dünn ?

Vari-Mann

[triker66]

Sind die vom Einlass? Ich kenne nur das die Führungen oval werden! Ausbrechen habe ich noch nicht gesehen!

[Vari-Mann]

Ja,3 von 4ren sahen so aus.Entsprechende Macken der Stücke waren waren im Kopf und Kolben zu finden.Lose Stücke allerdings nicht,hat er wohl wieder ausgespuckt.

Die Führungen der AV waren nicht konisch,einfach plan zurückgeschnitten bis zum Kanal.Oder sind die so kurz beim Porsche ?(GB) Kann ich nicht sagen,unbearbeitet hatte ich noch keine.

Vari-Mann

[triker66]

Ist schon komisch! Die Führungen sehen auch oval aus, kann es sein das da jemand mit etwas gehebelt hat?

[Vari-Mann]

Nein,die Köpfe und Ventile habe ich selber ab/ausgebaut und der Motor ist erst Tage bevor ich ihn ihn bekommen habe aus dem Käfer genommen worden da niemand den ganzen Bug kaufen wollte.
OK,ob da schon bei der Montage was seitlich gedrückt wurde kann ich natürlich nicht sagen.

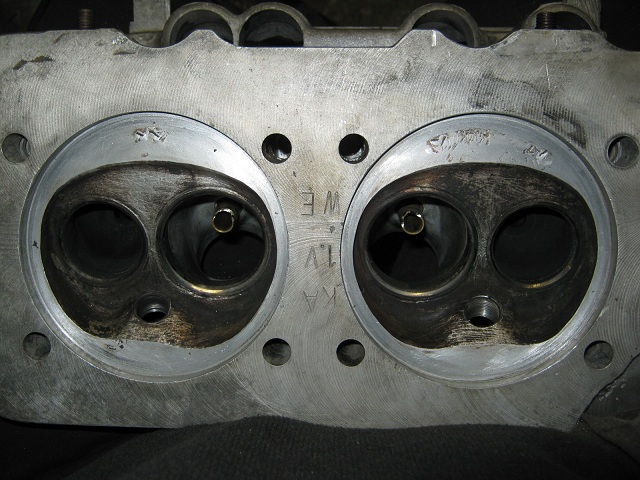

Hier kann man die Macken sehen die die Stücke hinterlassen haben.

[triker66]

Waren die Ventile gerade? Oder hatten sie die Form einer Banane?

[Vari-Mann]

Grade.
Hatte sie zum reinigen in einer Bohrmaschine eingespannt.Die konnte man wie xx andere Ventile die ich schon gereinigt hatte bearbeiten.Also die waren garantiert nicht krumm.

Kennst du die Kürzel die im Kopf eingeschlagen sind ? EV der Erbauer ? Kanäle waren aber ordentlich aufgeschweißt und bearbeitet. Bei den Köpfen hat sich jemand viel Arbeit und gemacht und eigentlich auch sauber gearbeitet.

[triker66]

Nein, die Ausbrüche sind unten! Was ist mit der Kipphebelgeometrie? Stimmt das ganze? Oder große schwere Ventile und sehr lange Standzeit! Dünn geschliffen und ausgebrochen!

[Vari-Mann]

Der hatte 44 EV und 35,5er AV.
Kann sein das da grosse Ventile verbaut wurden,Serie ist m.w. kleiner. Und da könnte dann auch was schief gelaufen sein.

Geometrie kann ich nicht sagen,diese Fehler sind ja erst nach der Demontage aufgetaucht.Gab bis dahin keinen Grund die zu prüfen,da der Motor noch kurz vor dem ausbau lief,auch mit diesen Führungen.Lange Standzeiten hatte der nicht.

[Poloeins]

Eventuell leichter Feindkontakt mit dem Kolben...überdreht oder Abstand zwischen Kolben und Ventil in der Überschneidung zu klein gewählt.

[triker66]

Eventuell leichter Feindkontakt mit dem Kolben...überdreht oder Abstand zwischen Kolben und Ventil in der Überschneidung zu klein gewählt.

Mahlzeit Lars bei dieser Beschädigung an der Führung, muss das Ventil krumm sein! Und die waren alle gerade!
