Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Antworten
Benutzeravatar
käptnkörg
Beiträge: 24
Registriert: Do 31. Mai 2018, 23:44
Käfer: VW 1302 L / 1971
Käfer: VW 1303 L / 1974
Fahrzeug: VW 1200 / 1976

Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Beitrag von käptnkörg »

Hallo zusammen,

beim ersten Einlaufen meines neuen 1915ers hat sich leider ein Riß unterhalb des Ölkühler Flanschabsatzes herausgestellt. In dem Gehäuse steckt ziemlich viel frisch gemachte teure Arbeit drin, wie z.B. mittlere Passbuchsen, frisch gespindelt, für 94er aufgedreht, Sand Seal Wellendichtring, eine Stößelbohrung gebuchst, etc.
Riss im Gehäuse.jpg
Riss im Gehäuse.jpg (162.75 KiB) 1950 mal betrachtet
Es gibt ja in Zella Mehlis einen Schweißer, der sehr nett ist und sagt dass man das evtl. schweißen kann, auch wenns Magnesium ist.

Wie lautet Eure Handlungsempfehlung. Motor komplett demontieren, Gehäuse schweißen lassen und wieder neu zusammenbauen, mit dem Risiko dass wieder was reißt? Oder lieber gleich ein anderes Gehäuse weil geschweißt = irgendwie gefühlter Murks? Aber dann iss halt viel Geld futsch. :confusion-scratchheadyellow:

Zur Info auch meine eigene Fehleranalyse:

Fehler 1: Die Ölkühler Kurzschlussplatte wird mit 3,5er O-Ringen geliefert, bei einer Einstechtiefe der Bohrung in der Platte von nur 2,6mm. Das heißt die beiden O-Ringe werden um 0,9mm (bzw. 26%) gedrückt, wenn die Platte plan aufliegt. Hierdurch muss man schon recht gut anziehen, damit die Platte plan aufliegt (übrigens auch mit den Originaldichtungen aus dem Reinz Satz). Die Auslegungsrichtlinie für Viton O-Ring Flanschdichtungen besagt jedoch eine empfohlene Pressung von 12% bis maximal 22%. Ich werde daher die O-Ringe tauschen gegen 3,0er, wovon ich mir weniger benötigte Anzugskraft bei ausreichender Dichtwirkung erwarte. Nur für diejenigen die ebenfalls die Platte mit den mitgelieferten O-Ringen oder mit originalen Ölkühlerdichtungen verbauen wollen. Ich werde noch über die Dichtheit der 3,0er O-Ringe berichten.

Fehler 2: AS21 Gehäuse. AS21 hat 19% weniger Zugfestigkeit als AS41, und auf die kommt es an der Stelle an. Es war halt das einzige Gehäuse was ich hatte mit 8er Stehbolzen.
Benutzeravatar
lothar
Beiträge: 943
Registriert: Mo 23. Feb 2015, 12:14
Käfer: 1303 (Daily Driver)
Käfer: Mex `82 Special Bug (im Aufbau)
Wohnort: Köln

Re: Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Beitrag von lothar »

Ein guter Schweißer kriegt das hin - ist danach sogar stabiler als original - blöd halt nur alles wieder zu zerlegen...
Benutzeravatar
käptnkörg
Beiträge: 24
Registriert: Do 31. Mai 2018, 23:44
Käfer: VW 1302 L / 1971
Käfer: VW 1303 L / 1974
Fahrzeug: VW 1200 / 1976

Re: Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Beitrag von käptnkörg »

Das Zerlegen und wieder montieren ist Prio B, mir ging es primär darum ob das teuer gemachte Gehäuse so noch sinnvoll zu verwenden ist. Von daher mal besten Dank für die Einschätzung.
181_Foahra
Beiträge: 4
Registriert: Di 22. Jun 2021, 16:34

Re: Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Beitrag von 181_Foahra »

Das kann man problemlos Laserschweißen da wäre die Gefahr des verziehen nicht gegeben.
Benutzeravatar
Turner
Beiträge: 383
Registriert: Mi 7. Dez 2011, 10:53
Käfer: VW 1302wbx4 1971
Käfer: VW 1600 Typ3 1967
Fahrzeug: Passat 3BG 1,8T 2003
Fahrzeug: Baur Cabrio TC2 1990
Wohnort: Stuttgart im Schwabenlande

Re: Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Beitrag von Turner »

Hat mir die Firma Willibald an der gleichen Stelle vor über 30 Jahren auch geschweißt. War dicht und hat gehalten.

Grüße Turner
VW Fahre isch alsch wensch fliegsch(auf gut Schwäbisch)
Benutzeravatar
Jürgen N.
Beiträge: 1541
Registriert: Mi 30. Nov 2011, 23:50
Käfer: 79er 1303 Cabrio Oettinger
Käfer: 53er Käfer Cabrio
Transporter: 71er T2a Fensterbus
Wohnort: 71706
Kontaktdaten:

Re: Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Beitrag von Jürgen N. »

Hallo,

Fa. Ljaschko in Waiblingen sind spezialisiert auf Herausforderungen beim Schweissen.
Die können diese Legierung ohne Risiko schweissen.

www.ljaschko.de
Benutzeravatar
Xmil
Beiträge: 665
Registriert: So 6. Jan 2013, 21:50
Käfer: 1302LS
Käfer: 1302A Flitzpiepe
Fahrzeug: Tesla M3LR
Wohnort: Dresden

Re: Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Beitrag von Xmil »

Würdet ihr den ganzen Motor wieder zerlegen, inkl Kurbelwelle? Ich finde das keine schwierige Stelle.
Grüße Bert
Benutzeravatar
Schrauberandy
Beiträge: 453
Registriert: Mo 13. Jun 2016, 17:59
Käfer: Typ 11 mit WBX 3,2
Käfer: 1303LS Cabrio Langzeitbaustelle
Fahrzeug: Bimota DB2 SR
Fahrzeug: Ducati 900SS etwas umgebaut
Fahrzeug: KTM 690 SMCr
Wohnort: besigheim

Re: Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Beitrag von Schrauberandy »

Das geht möglicherweise ohne demontage

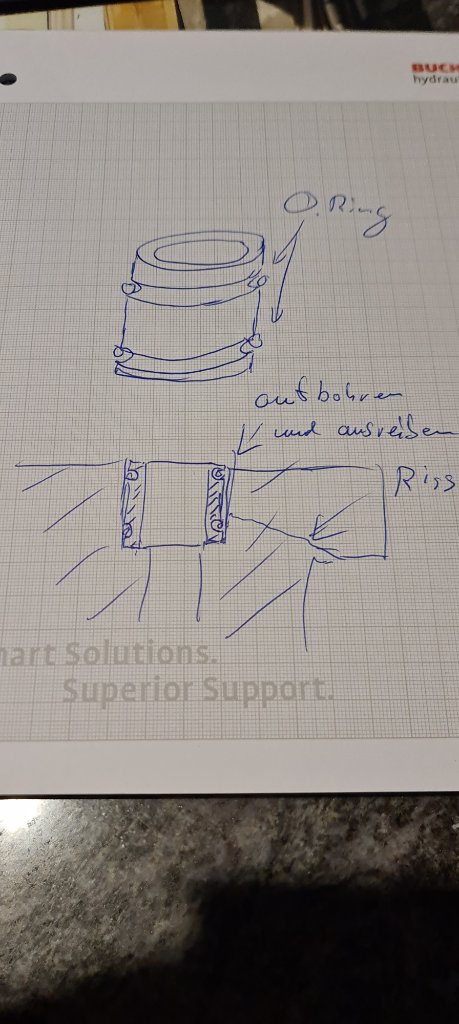

Ölkanal weiter unten mit stopfen schließen dann aufbohren und Maßgenau aufreiben dann passende Buchse mit zwei O-Ringen anfertigen und einsetzen wenn der Riss zwischen den beiden Dichtringen liegt sollte es gehen
Gruß Andy
Dateianhänge
Benutzeravatar
käptnkörg
Beiträge: 24
Registriert: Do 31. Mai 2018, 23:44
Käfer: VW 1302 L / 1971
Käfer: VW 1303 L / 1974
Fahrzeug: VW 1200 / 1976

Re: Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Beitrag von käptnkörg »

Nach den bisherigen Beiträgen und einigen PNs (vielen Dank für beides!) habe ich ein deutlich positiveres Gefühl das schweißen zu lassen. Ich werde es machen lassen und dann hier berichten wie alles lief inkl. Ergebnisbericht.

@Jürgen: Besten Dank für den Link

@Schrauberandy: Absolut GEILE Idee. Ich hätte die Möglichkeit das selber zu machen. Vielleicht mache ich es nach dem Schweißen quasi als Hosenträger zum Gürtel dazu, für beide Bohrungen. Was einmal gerissen könnt ja nochmal reißen.

Grüße
Patrick
Benutzeravatar
käptnkörg
Beiträge: 24
Registriert: Do 31. Mai 2018, 23:44
Käfer: VW 1302 L / 1971
Käfer: VW 1303 L / 1974
Fahrzeug: VW 1200 / 1976

Re: Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Beitrag von käptnkörg »

Update:

Ich hatte diesmal wenig Lust auf Gehäuse versenden, etc. daher ist die Buchsenlösung von Schrauberandy realisiert worden. Die Buchse wurde eingesetzt, und zumindest auf dem Einlaufstand ist alles dicht, auch bei 90°C Öl. Die O-Ringe für die Kurzschlussdeckel wurden getauscht von Schnurstärke 3,5 auf 3,0 damit die Aufbiegung am Gehäuse reduziert wird.

Falls das wieder undicht sein sollte, dann wird die Schweißkarte gezogen.

Ich darf mich also nochmals bedanken für die guten Tips und die PNs dazu!

Die Daten der Ausbuchsung sind diese hier:
- Durchmesser Buchse 16f7
- Durchmesser Bohrung 16H7
- O-Ringe 11x3 Viton 70 Shore (auf dem Bild sind testhalber noch NBR, diese würde ich jedoch nicht nehmen)
- Nutbreite 4,0
- Nutgrunddurchmesser 11,5

Hier mal die Bilder
Stöpsel für Ölkanäle
Stöpsel für Ölkanäle
Buchse vor dem Fügen
Buchse vor dem Fügen
Buchse gefügt
Buchse gefügt
Distanzring im Kurzschlussdeckel damit die Buchse nicht nach oben rauswandern kann.
Distanzring im Kurzschlussdeckel damit die Buchse nicht nach oben rauswandern kann.
Benutzeravatar
B. Scheuert
Beiträge: 8655
Registriert: Do 5. Dez 2013, 19:00
Käfer: 1303
Wohnort: anne Ruhr zu Hause

Re: Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Beitrag von B. Scheuert »

:up: Schicke Lösung
Gruß Bernd


Gesunder Menschenverstand ist wie Deo. Die, die es am nötigsten haben, benutzen es nicht!
Benutzeravatar
Darkmo
Beiträge: 1547
Registriert: Fr 11. Nov 2011, 16:40
Wohnort: 36093 Künzell
Kontaktdaten:

Re: Gehäuse unten am Ölkühlerflansch gerissen - was nun?

Beitrag von Darkmo »

Respekt, super Lösung.
ciao Markus

Rechtschreibfehler sind beabsichtigt und dienen der allgemeinen Belustigung
Antworten
