Hallo Ideenfinder,

hab gestern bald einen Anfall bekommen, weil ich meinen Kopf nicht richtig zum spannen bekommen habe - wollte keine aufwendige Aufnahme fräsen und auch nicht durch die Stehbolzenlöcher mit einer Mutter oben drauf, weil ich ja dann auch planen und auf 104er Zylindermass fräsen will.
ebenso muss ich den brennraumwinkel abbilden, weil ich die sitze und Führungen auch bearbeiten möchte.
Danke für eure Ideen.

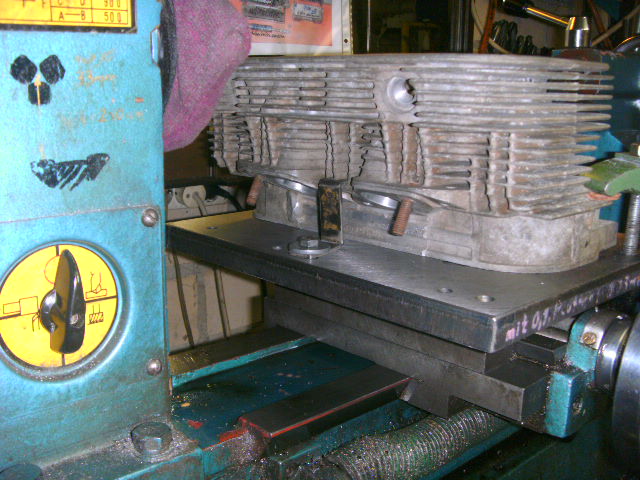

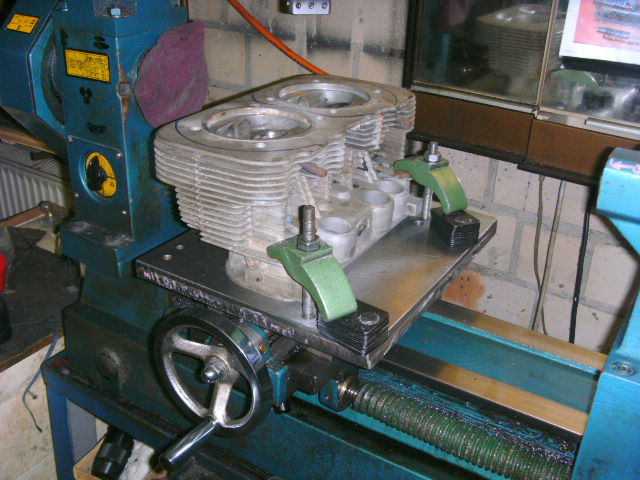

Zum Planen s. Bilder, selbsterklärend-oder? Der saugrohrseitige, abgewinkelte Blechstreifen ist aus 4mm V2A und etwas vorgespannt durch seine Biegung. Da rappelt nix!
Die sichtbare, geschliffene Platte hat schon viele Bohrungen/Gewinde.
Für die Bearbeitung des Brennraumes und der Ventilsitze ähnliche Klemmung, nur das eine etwas kippbare, aber stabile Halterung aus Flacheisen die am Saugrohrflansch an den originalen M8 Gewindelöchern verschraubt dort fest ist(aber etwas kippbar und natürlich fest mit der Grundplatte verschraubt) und die Winkellage per Ventilführung ausgelotet, so deshalb an den Kühlrippen mit mehr oder weniger Blechstreifen unterlegt und dann fest verschraubt wird.
Lange gesucht, aber keine passende Bilder gefunden, wo diese Halterung allein zu sehen ist.
Also nur mit ein paar Unterlegböcken kommste nicht hin. Wenn dir das nicht klar wurde, baue ich das mal provisorisch auf und mache mal neue Fotos.

hallo varus,
danke für die Bilder. auf so eine einfache klemmung wäre ich wahrscheinlich nie gekommen - hätt mir ehr was aus dem vollen geschnitzt...
das mit den ventilführung klingt auch logisch. werd mir ne platte machen, in der ich ne 7,95er präzisionsstange versenke und nehm die als bezug und bau mir dann mit endmaßen o.ä. was unter.
ich dachte, ich kann mein kippschraubstock nehmen, aber der is zum spannen nix und zu ungenau beim kippen.
dann kanns ja losgehen
danke dir
