den Bildern nach hast du damals deinen Napoleonhut umgebohrt auf die horizontale Anordnung...

Moin,

ja, der Napoleonhut wurde ersetzt, das Bohrbild vom Ersatzteil war aber korrekt für den 1303.

@Georg: man sieht ja die Ausrichtung, daher würde ich jetzt auch davon ausgehen, dass die Bohrung passend zum neuen Zylinder gesetzt wurden. Ehrlich gesagt graut mir davor, das im jetzigen Zustand zu machen, zumal ja auch die Stützhülsen verbaut werden müssen. Ich schraube den Adapterring nochmal ab und schau mal, ob da noch was geändert werden kann.

@Steviep: hast du deine Antwort mit dem Foto wieder gelöscht?

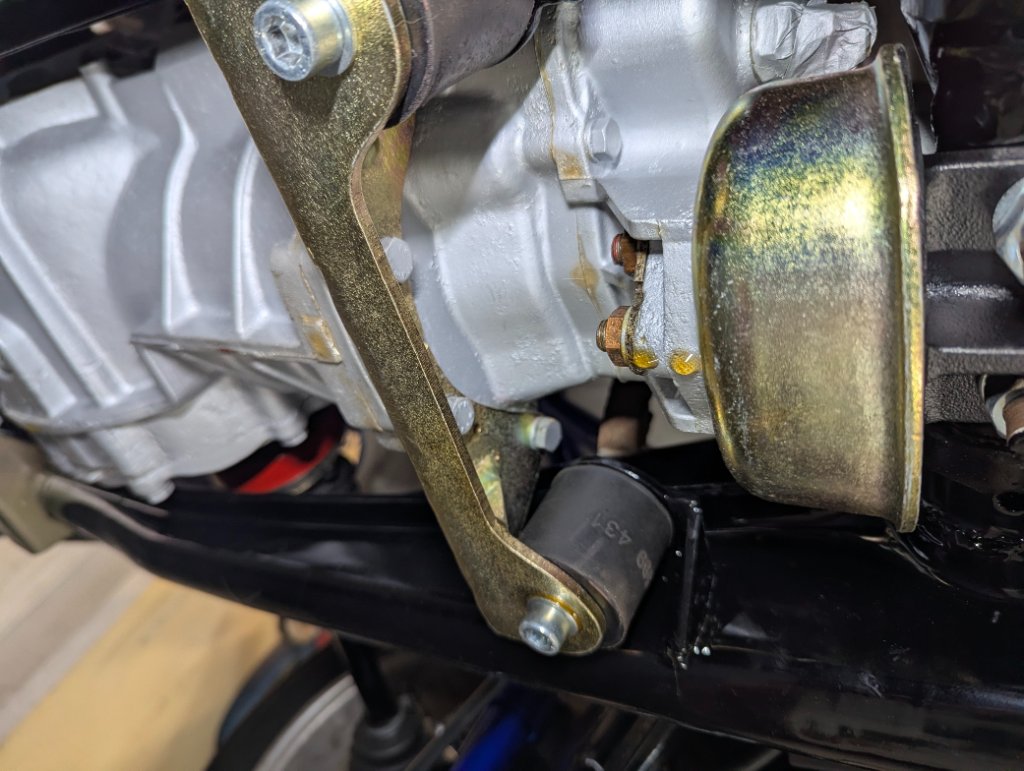

Hi Diggi, ja ich habe ein ungutes Gefühl (rechtlicher Natur) Ich stell man das Bild einfach ohne Kommentar rein.

Hey, dankeschön! Irgendwie war das seinerzeit keine Option, das so wie bei dir zusammen zu bauen. Sieht auf jeden Fall in Ordnung aus. Es ist denkbar, dass bei dir diese Art Knotenbleche zwischen Napoleonhut und Tunnel schlanker sind? Ich glaube, wir konnten beim schrägen Einbau die Bremslichtschalter (haben ja 2) nicht unterbringen.

Ich denke, wir probieren an der Stelle nochmal etwas

Witzig: das UTE 204 hatte ich auch mal

Das mit den Knotenblechen war Quatsch, die sehen bei uns auch so aus...

Hallo Dirk,
es ist ein original Fahrgestell ohne dass hier irgendetwas daran geschweist wurde. Original Napoleonhut.
Grüße aus Stevie
Das UTE macht einen super Job. Ihc bin echt zufrieden.

Ich dachte der HBZ vom 1303 hat ein passendes Bohrbild, sicher dass das der richtige HBZ ist?

https://www.csp-shop.de/raeder-bremsen/ ... 1771508280

Gruß
Ralf

Hi Stevie,

steviep hat geschrieben: ↑Do 19. Feb 2026, 00:02 es ist ein original Fahrgestell ohne dass hier irgendetwas daran geschweist wurde. Original Napoleonhut.

jup, hab ich beim Abgleich mit meinen Fotos auch festgestellt, dass das so original ist. Leider alles schon so (zu) lange her und die Erinnerung verblasst

Hi Ralf,

Pini1303 hat geschrieben: ↑Do 19. Feb 2026, 14:38 Ich dachte der HBZ vom 1303 hat ein passendes Bohrbild, sicher dass das der richtige HBZ ist?
https://www.csp-shop.de/raeder-bremsen/ ... 1771508280

der von dir verlinkte ist die Standard-Version mit passender Bohrungsanordnung. Hier geht es aber um den 20.64er für Scheibenbremsanlagen. Den gibts offensichtlich nichgt passend zum 1303, sodass CSP daher diesen Adaptr anbietet. Leider fehlt der konkrete Hinweis, dass Zahnstange + 20.64 + Adapter zu knapp ist...

Momentan tendiere ich auch dazu, den ohne Adapter verdreht zu montieren und gut iss.

@Stevie: hat es einen bestimmten Grund, dass du vorn und hinten vertauscht hast? In den Produktblättern habe ich keinen Hinweis gefunden, dass die Anschlüsse zu tauschen sind.

Edit: bei der Fotosuche bin ich über diesen Shop gestolpert, der offensichtlich die passende Version hat
https://vwkaeferersatzteile.de/shop/bre ... qualitaet/

Wer keine Lust auf die ganzen Bastellösungen hat nimmt den da:

https://www.hoffmann-speedster.com/haup ... -03-20.6mm

Ist Plug-and-Play Ersatz zum Serienteil.

Hi Dirk,
es handelt sich um einen Stufenzylinder. Das heißt er produziert unterschiedliche Drücke für vorn und hinten.
Ehrlich gesagt, bin ich mir auch nicht sicher ob die Anschlüsse so passen und ob das so funktioniert und werde es erst auf dem Prüfstand sehen. Die generelle Anleitung sagt: die Vorderachsanschlüsse kommen zur Schottwandrichtung und die Hinterachse nach Vorne Richtung Stoßstange. Auf alle Fälle werde ich jetzt noch den zweiten Bremslichtschalter mittels Kerscherverteiler nachrüsten.
Grüße Stevie

Ich hab im Grünen auch den hier verbaut...

https://www.hoffmann-speedster.com/haup ... -03-20.6mm

Gruß
Ralf

Hey zusammen,

danke für die Links zu der Alternative! Schade, dass ich das damals nicht gefunden hatte.

@Stevie: Deine Begründung klingt logisch, wenngleich ich diese Variante nicht im www finden konnte. Auch in der Anleitung von CSP steht explizit mit Zeichnung beschrieben, dass die Zuordnung wie beim normalen hbz ist. Ich hab die jetzt mal deswegen und auch wegen der Kollision mit der Lenkung angeschrieben, die Antwort teile ich euch dann hier mit...
