Drehzahlmesser KOCO 52mm

[LostTupper]

Moinsen,

ich habe hier einen Drehzahlmesser aus den 70er oder 80er Jahren liegen, leider komme ich aber mit dem Anschluß nicht zurecht.
Der Drehzahlmesser hat einen Schalter für 2, 4 oder 6 Zylinder.
Des Weiteren kommen aus dem Gerät drei Kabel: Schwarz, Gelb und Blau. Keines hat Verbindung mit dem Gehäuse (Masse), habe ich gemessen. Das Birnchen für die Beleuchtung hat ein eigenes Kabel. Nur wie schließe ich den an? Ich habe folgendes probiert:
Schwarz an Klemme 15 (+)
Gelb an Zündung (ist das Klemme 1?, halt das Kabel vom Verteiler an die Zündspule)
Dann zeigt der DZM was an, aber ca. die 4fache Drehzahl bei Schalterstellung für 4 Zylinder. Das einzige halbwegs sinnvolle Ergebnis zeigt das Gerät an, wenn ich das gelbe und das blaue Kabel zusammendrehe und an die Zündspule hänge und den Schalter auf 2 Zylinder schalte, dann zeigt der DZM nur noch ein wenig zuviel an. Ich habe das Dingen mal auseinandergenommen, es gibt von der Elektronik keine Verbindung zum Gehäuse, also auch keine Masse von dort.
Jetzt meine Frage: Hat irgendjemand evtl. auch einen KOCO DZM mit den gleichen Kabelfarben und kann mir evtl. sagen, wie ich den richtig anklemmen muß?

Gruß
Stefan

[Poloeins]

Mach mal nen Bild von dem offenen Drehzahlmesser...

Schwarz könnte Masse sein...

[LostTupper]

Hi Lars,

hier mal die gesammelten Werke:

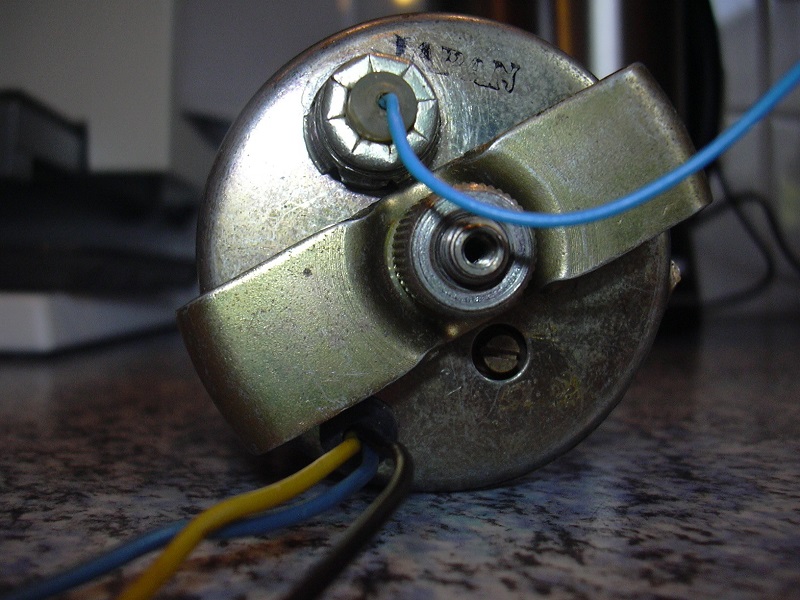

DZM von hinten:

Drehzalmesser von hinten

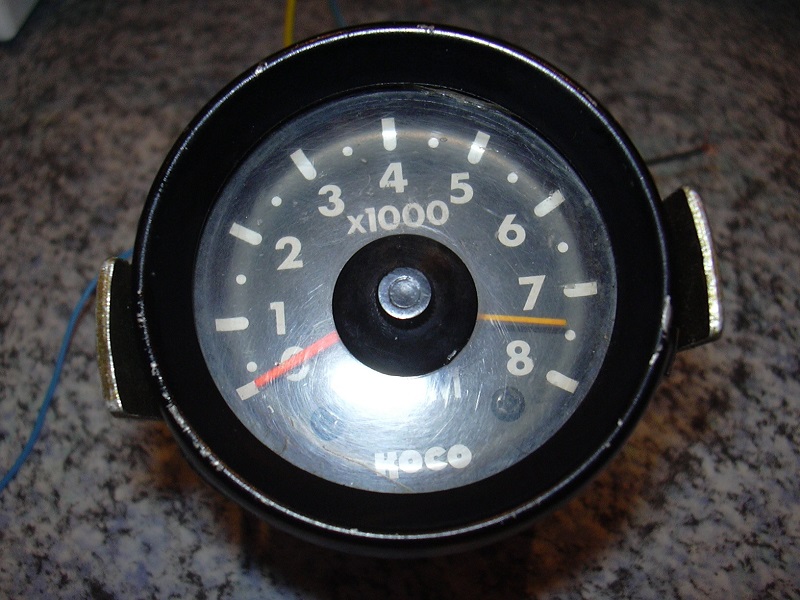

DZM von vorne:

Drehzalmesser von vorne

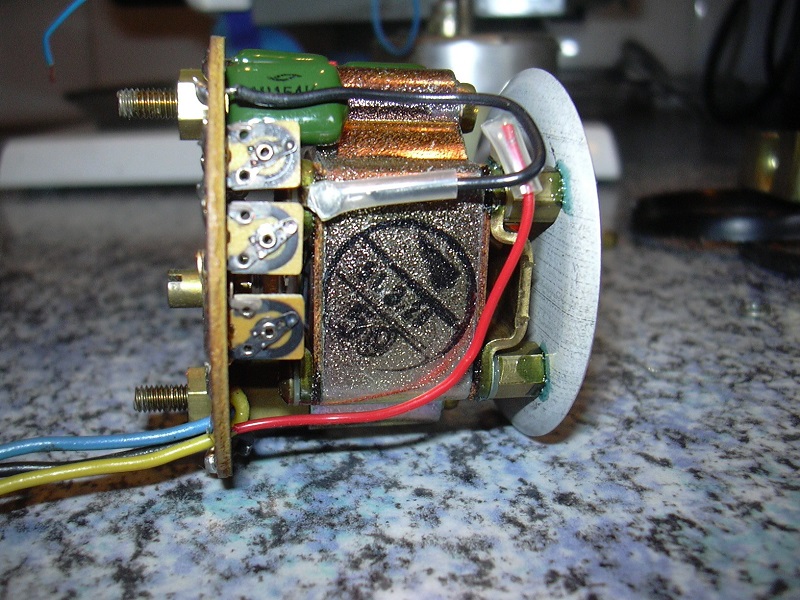

DZM offen:

Drehzalmesser offen


Schwarz müsste aber 12V + sein, da diese Leitung auf den Kollektor des eingebauten NPN Transistors geht, Masse darauf würde den Transistor doch sperren, oder?

Gruß
Stefan

[Poloeins]

Ich würde mal von dem Umschalter "halbmond" über die Bauteiel zurück verfolgen.Da muss ja nen Kabel am Ende sein:-D

Das ist dann schon mal der für die Zündspule...

Und dann mal hoffen das der rote intern Plus ist und dort das selbe Spielchen...

Das was übrig bleibt sollte Masse sein:-D

Viel Glück:-D

P.S.:Die maximale Drehzahl ist doch recht optimistisch eingestellt:-D
