Blaupunkt Radio Umbau Ovali-Brezel usw

[Questus]

Moin Moin aus dem Norden,


Ich besitze ein altes Radio Blaupunkt defekt, Tuner hat mehrere Macken !

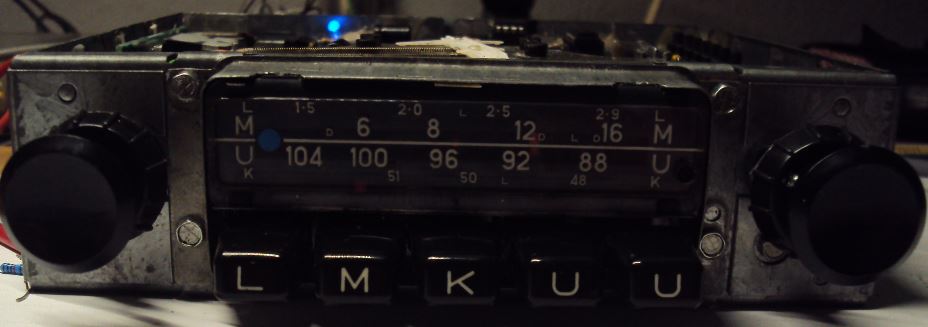

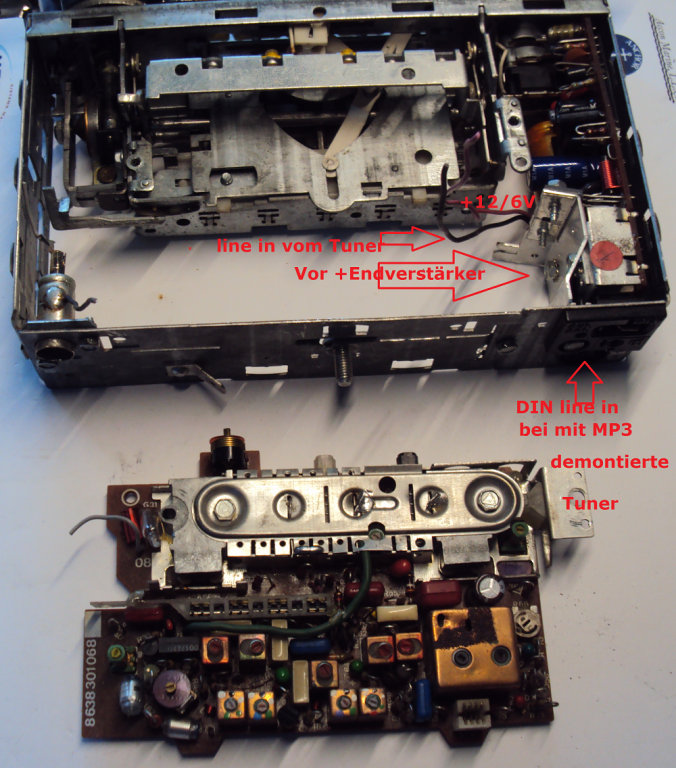

Wer also ein Blaupunkt Frankfurt oder Emden (oder ähnlich) -alt- (etwa 1962-1975) mit einem neuen TUNER in voll digitaler Sendesuchtechnik und Speicherung ausrüsten mag, geht wie folgt vor:

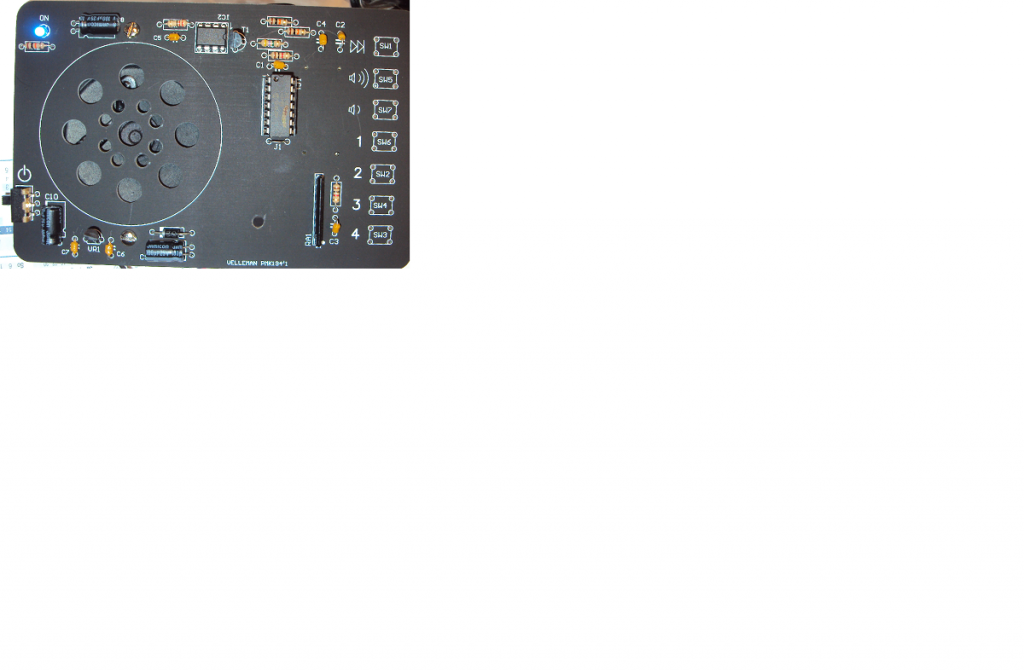

1. Von Velleman das UKW-Radio als Bausatz Typ MK194 kaufen (liegt bei 24, 00 €)

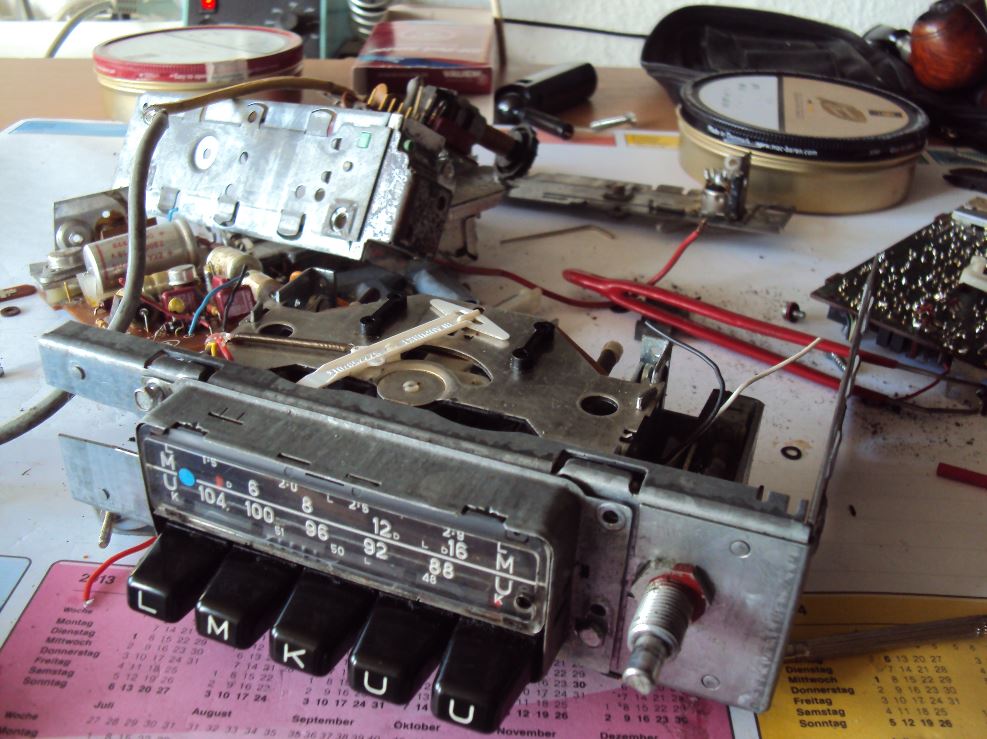

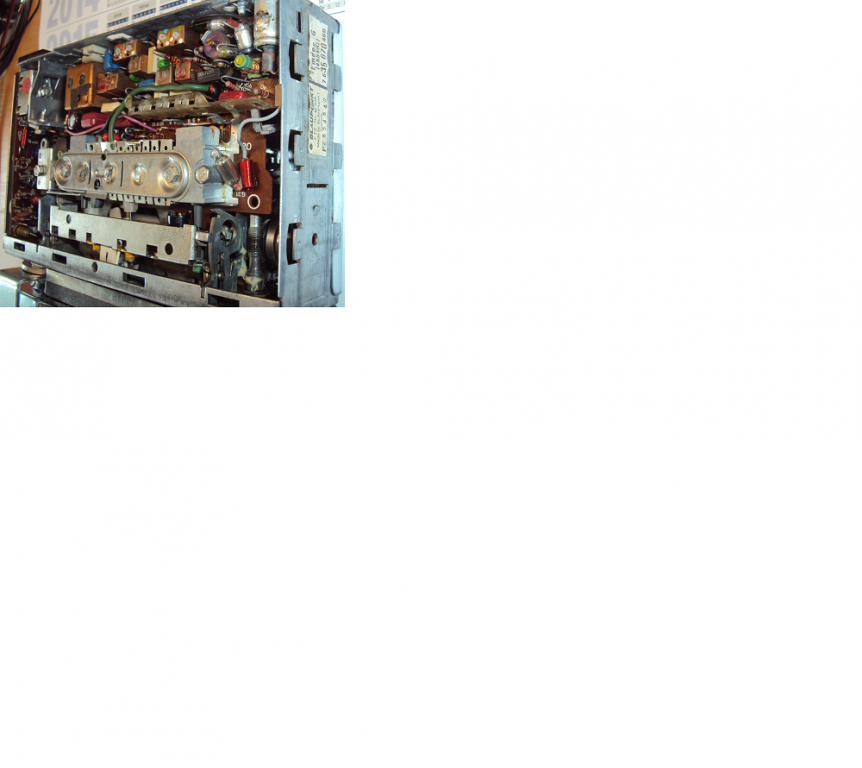

2. Vom vorhandenen Blaupunkt den Tuner ausbauen und in den Müll
3. Der alte Endverstärker und Lautsprecher Regler wird weiter benutzt und nun

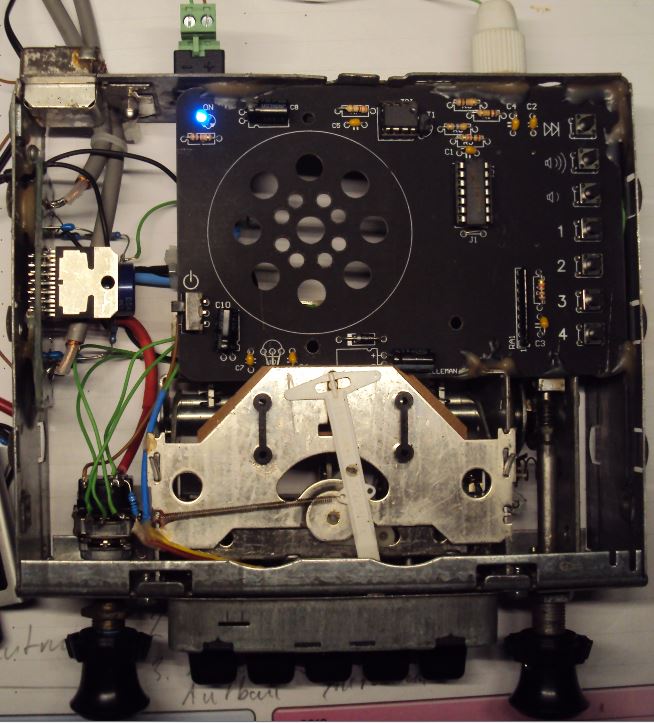

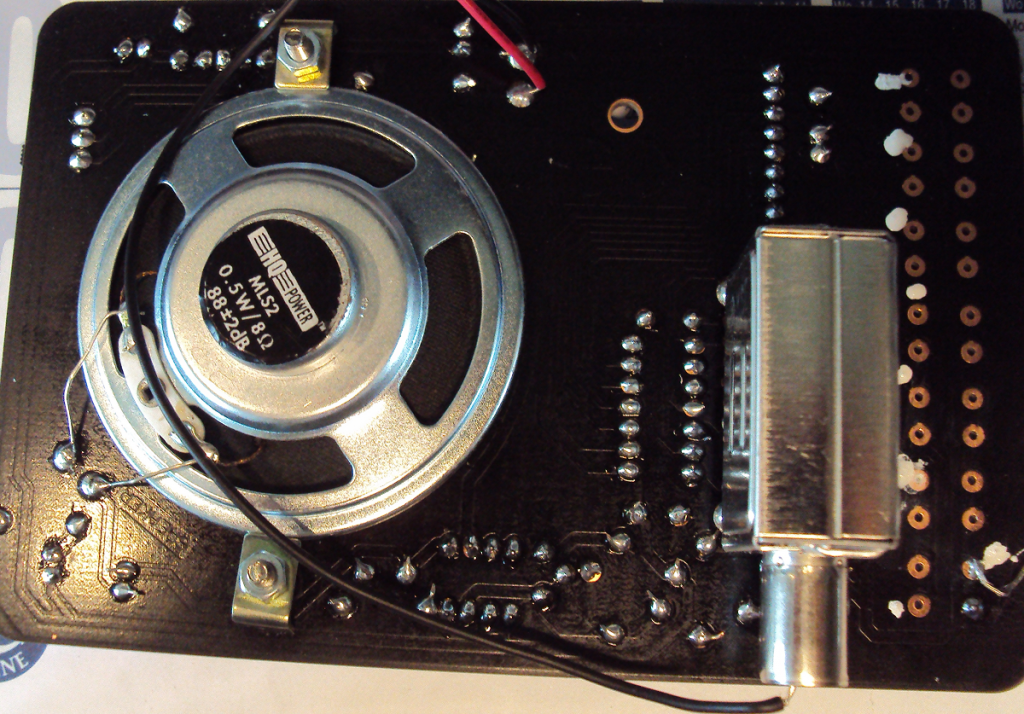

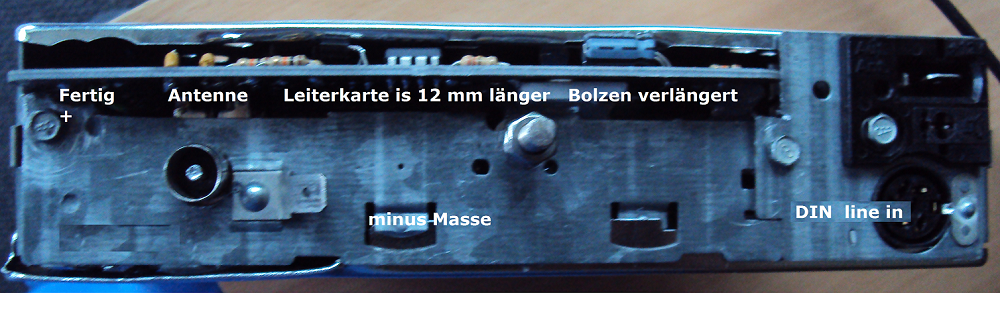

4. passt recht gut der Print MK 194 dort hinein.

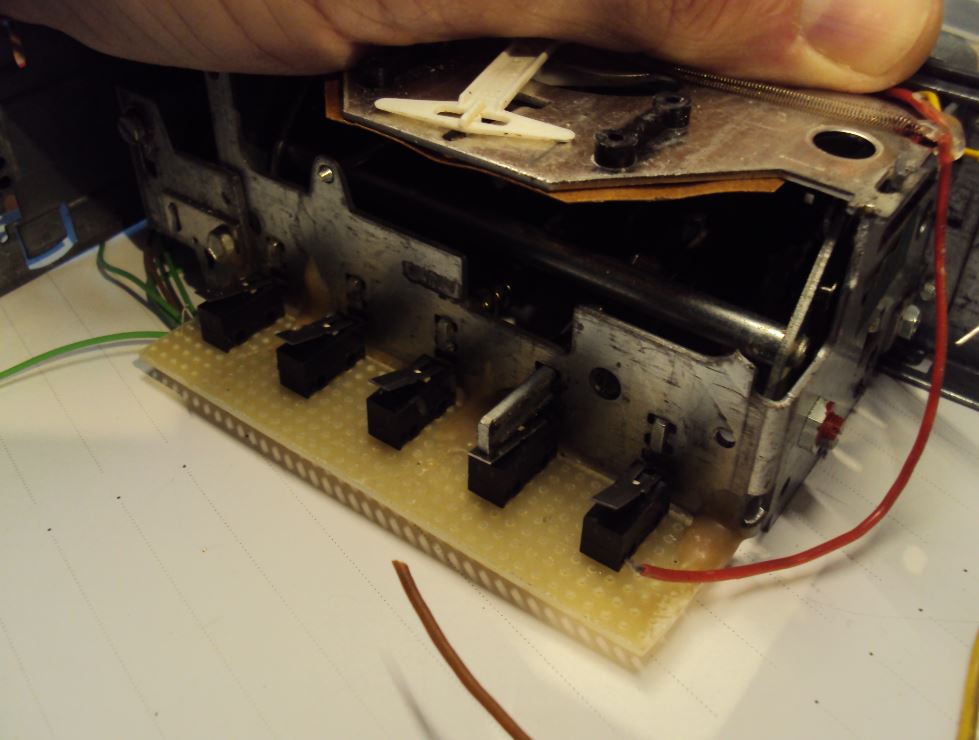

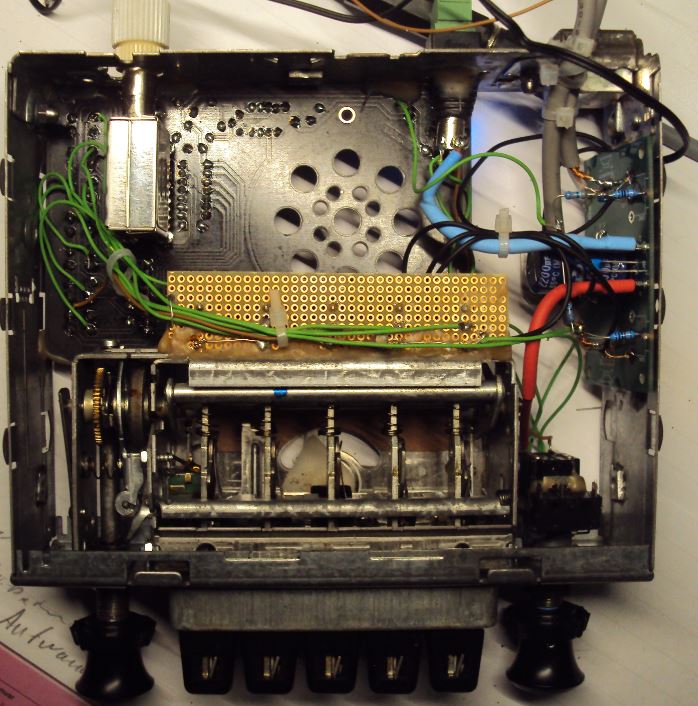

5. 5 MikroTaster hinter den Schiebern der Sendespeichertasten einkleben und auf den Print mit Litze verdrahten.


Funktion:

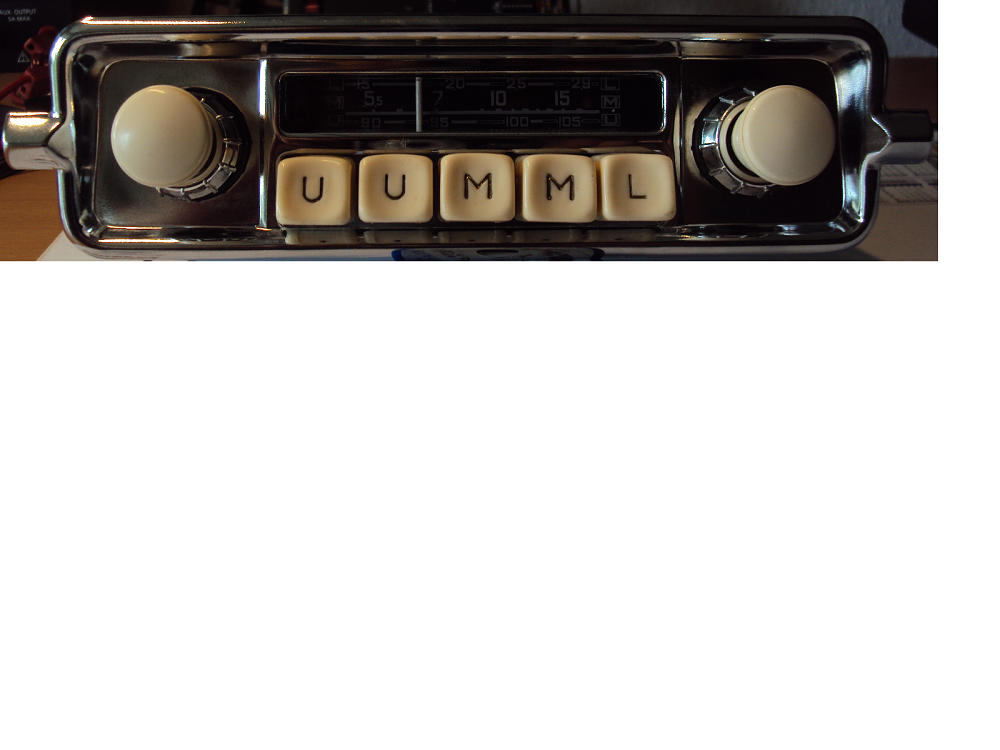

Sendersuchen und Speichern, auch Aufrufen mit den 5 Tasten U U M M L, U = 1. Speicherplatz, U = 2. Speicherplatz M = 3. Speicherplatz M = 4. Speicherplatz L = Sendersuchlauf

Ein/Aus läuft über den Lautsprecherregler, bei AUS bleiben alle Sender gespeichert, bei EIN kommt der Lautsprecher (klar für Ovali in Mono) mit dem alten Wert sanft eingeblendet wieder!

Fazit: absolut geiles Radio, mit line in vom MP3 player, alles im alten Gewandt und der Tunerschaltkreis bietet sehr hohe Empfindlichkeit und Trennschärfe !! Die bekannte Tunerdrift durch Temperatur und Schmutz im Tuner ist weg.

Alles für 24,00 € und 5 Stunden basteln. Wer sonst Kolben zieht und Stößel wechselt der kriegt das auch hin ! I`m sure da muss man kein Elektroniker sein.

Wenn einige interessiert wären, dann stelle ich hier eine Bauanleitung ein.

Leider sind die Fotos durcheinander, aber Ihr kommt doch klar? Nachtrag: Die Frontbeltg. geht, der Zeiger zeigt ... aber irgendwas, für mich ist das ok.

Wer Kolben zieht und Stößel verbiegt, der bekommt das hier auch hin!
