Nachdem mich BT nervt mach ich hier das Topic nochmal auf.
Will mir einen neuen, geladenen TYP4 Motor bauen.
Hier die Eckdaten:
Baisis NOS 1.8l Industriemotor
Bohrung 98mm mit Wiseco Kolben als Sonderanfertigung oder 97er 2,4 OPEL CIH
Vermutlich wird es aber auf eine Sonderanfertigung rauslaufen, weil ich sonst mit der Verdichtung nicht runter komme.
Möchte maximal 8.1 verdichten um evtl. auf Turbo umbauen zu können, falls das mit dem Kompressor nichts wird.
Hub 78 DPR Welle
119er Webcam Nocke
BigFoot Stößel mit Typ4 Durchmesser
42/36er 914er Ventile
Doppelfedern
Eaton M62 aus einem SLK.
Pauter Pleuel mit 22mm Kobo und Typ4 Maß
MS einspritzung

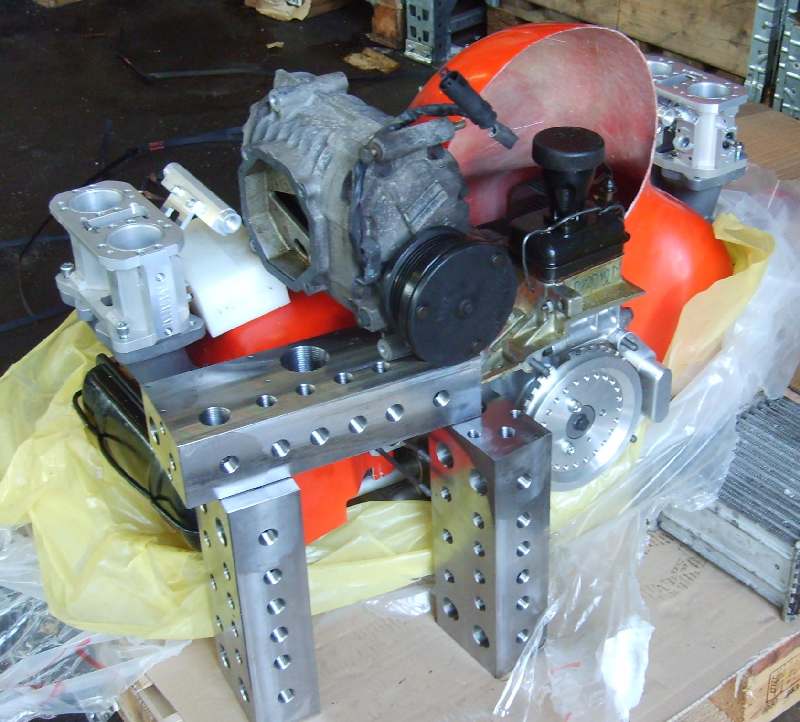

so soll das Ding verbaut werden:

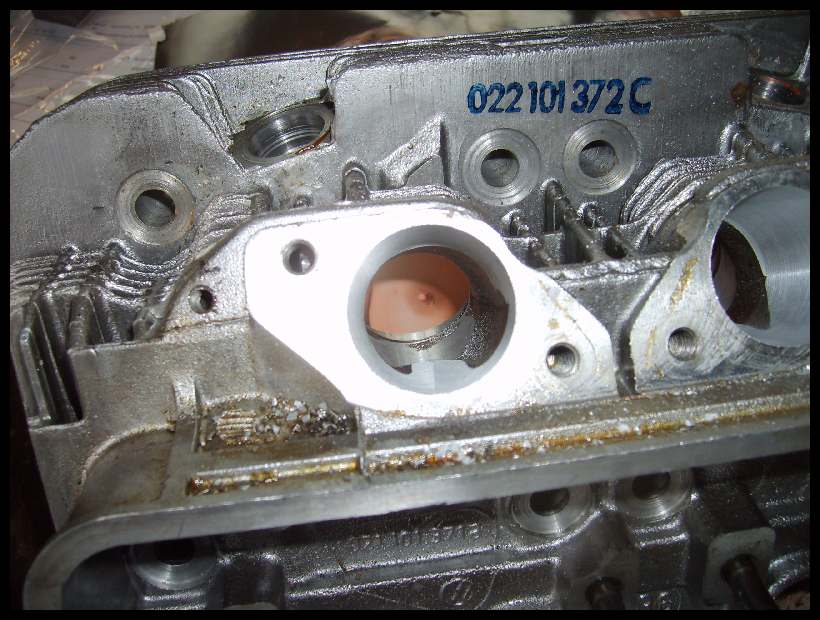

die geplanten klappen für die megaspuirt spritze

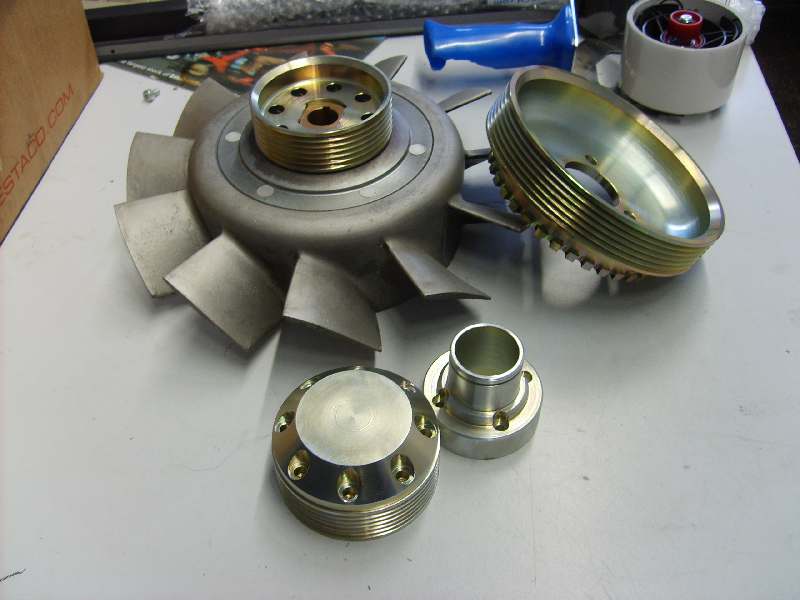

antriebsscheiben für den lader

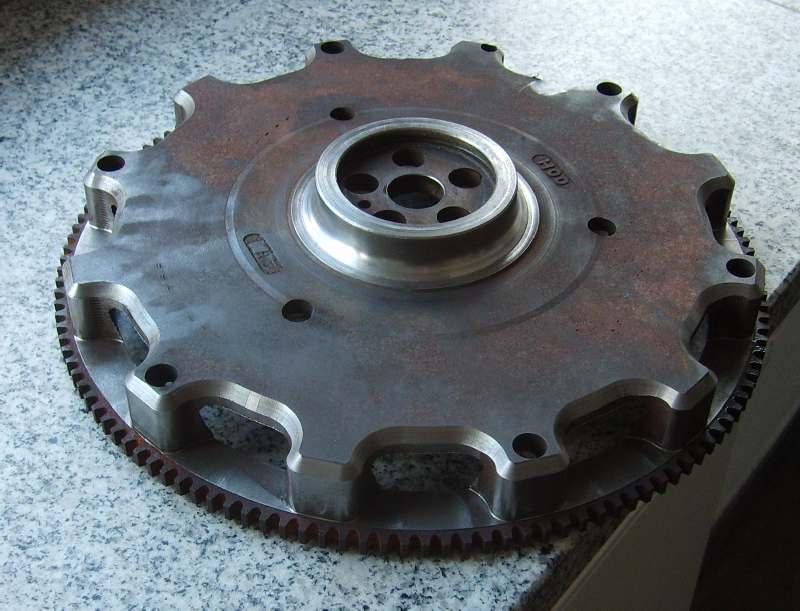

228er kulu mit 4 kg

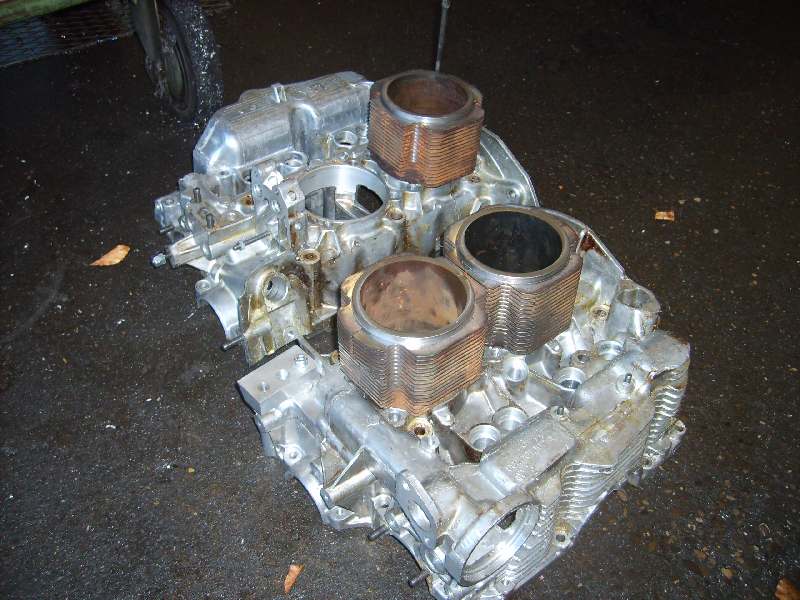

deutz 812 zylinder auf typ4 maß gebracht, damit ich 97er 2.4 cih opel kolben fahren kann. die zylinder sind am fuß schön dick und mit o-ring.
das werde ich beibehalten und das gehäuse spindeln.

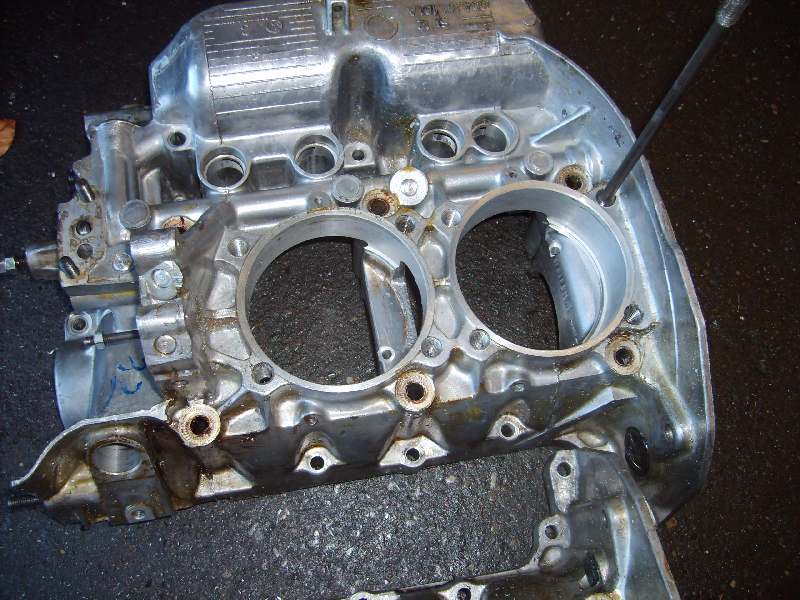

hab das gehäuse für die zylinder aufgespindelt, die löcher fürn öleinfüller gebohrt und die bohrungen für die porsche ölspritzdüsen gemacht.

momentan bin ich grad an den köpfen drann.

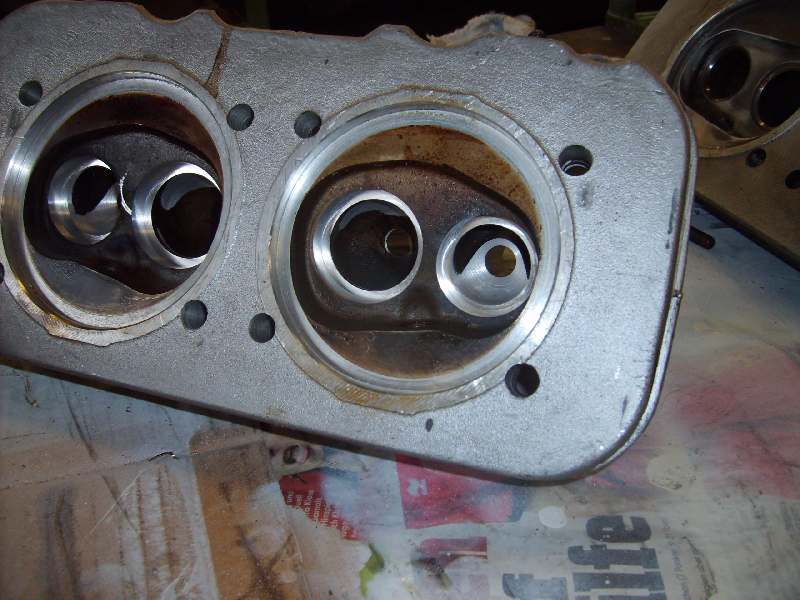

42er einalss und 36er natrium auslass



so soll evtl. der brennraum mal aussehen:



Uploaded with ImageShack.us

bin da aber für anregungen offen..

Klasse Arbeit! Vor allem die Bearbeitungen sind echt lecker. Die Brennraumform gefällt auch sehr gut.

weiter ....weiter ....weiter ..............

haste mal nen bild von den opel kolben ?

http://www.ebay.de/itm/Wiseco-Schmiedek ... 53e9fc73da

müssten die original bilder sein.

31.5 kompressionshöhe
96-97mm bohrung
nicht desachsiert (wie auch die wisecos für die TYP1 motoren).

die dinger gibts auch von wössner.

leider hatte ich die pleuel schon gekauft als mich der uwe von ukw-KFZ auf subi kolben hingewiesen hat.
die haben 98 oder 99er bohrung, passende kompressionshöhe und leider 23er kolbenbolzen.
wäre die günstige und robuste großserienlösung gewesen.

hatte anfangs 96er je kolben für 80 hub hier, aber die hatten eine kompressionshöhe von 28mm ...das ist ja auch mit 80 hub schaise. ausserdem waren mir die 96er kolben in serienzylindern zu grenzwertig unten am zylinderschaft.

schönes Projekt, aber ist die andere Ausührung vom Eaton nicht effizienter als die mit dem 8 eckigen Auslass?
Dann bin ich skeptisch ob die Typ 4 Köpfe mit der relativ kleinen Ventilbestückung ne gute Idee bei dem Hubraum und Aufladung darstellen.. vorallem ist der Auslass doch beim grossen Saugmotor schon meist an der Grenze..

Moin!

Auch wenn Typ 4 Motoren nicht "mein Ding" sind, finde ich Dein Projekt sehr spannend und inspirierend!

Allerdings verstehe ich nicht, warum die geringere Kompressionshöhe der JE Kolben scheiße sein soll? Ein schmalerer Motor hat doch eigentlich fast nur Vorteile, da bspw. die Stößelstangen kürzer (leichter/steifer) werden können. Sollte das nicht gerade bei Kompressorbetrieb ein großer Vorteil sein?

Ich plane als Langzeitprojekt einen großen luftgekühlten WBX (86x101,4mm), für den ich auch bereits Deutz Zylinder (100mm Bohrung) rumliegen habe. Die Dinger sind echt der pure Wahnsinn, was Materialstärke und Verrippung angeht.

Meine tiefe Verneigung jedenfalls für Deine Entscheidung, vom "normalen Pfad" abzuweichen und etwas Neues auszuprobieren!!! Ich bin auf die weitere Entstehung dieses Motors sehr gespannt.

Tobi

ist er das wirklich mit dem 36er auslass?

ich hab auch 44/38er ventile und sitze hier, hab mich aber wegen den stegen zwischen den ventilen für die kleinere variante entschieden.
ausserdem glaub ich inzwischen, dass der platz um die ventile wichtiger ist als die ventilgrösse selbst.

bezüglich eaton hab ich den genommen, weil der günstig her ging.


210ps wird er aber auch mit dem schaffen, denke/hoffe ich.
mehr darf es gerne sein, aber weniger sollten es nicht sein.
wir werden sehen was damit geht.
